三维混合室内部流场仿真分析成果

　　在化工配料、动力系统气液混合、环保尾气处理等诸多工业场景中，混合室都是决定介质掺混效率、反应充分度的核心功能部件，其内部流场的分布状态直接决定整套工艺的运行效果。传统的混合室设计多依赖经验公式推导，再通过多轮实物样机试验调整结构参数，不仅研发周期长，还很难捕捉到腔室内部的涡流死区、流速突变等细节问题，容易出现局部介质滞留、掺混均匀度不足、压损过大等实际运行问题。

　　本次针对球形结构混合室开展的流场分析，首先从结构边界的确认入手，整个腔室采用对称球形腔体作为主体混合空间，进出口采用切向布置的方式，让进入腔室的介质能够顺着腔体内壁形成初始旋流，避免介质直接对冲造成的能量损耗。建模阶段首先完成了腔室内部流体域的抽取，对进出口的连接段做了足够长度的延伸，保证入口来流能够充分发展，避免边界条件设置过于靠近混合区域造成的计算偏差，同时对壁面附近的网格做了边界层加密，保证近壁区流速计算的精度，能够准确捕捉壁面附近的流动分离、附面层发展状态。

　　从实际应用场景来看，这类切向进料的球形混合室可适配多种工况：在化工连续配料场景中，两种或多种液态反应物从切向入口进入腔室后，依靠旋流产生的离心效应实现分层剪切混合，相比传统的直管混合，混合路径更长，掺混均匀度更高，同时球形腔体没有直角结构，不存在介质滞留的死角，能够避免易沉积物料在腔室内堆积堵塞；在气液混合的曝气场景中，气相从一侧切向进入后，旋流产生的剪切力能够将大气泡破碎成微小气泡，大幅提升气液接触面积，提升溶气效率；在发动机排气混合处理场景中，尾气与还原剂从不同入口进入混合室，旋流作用能够让还原剂与尾气充分混合，保证后续催化还原环节的反应效率，降低污染物排放。

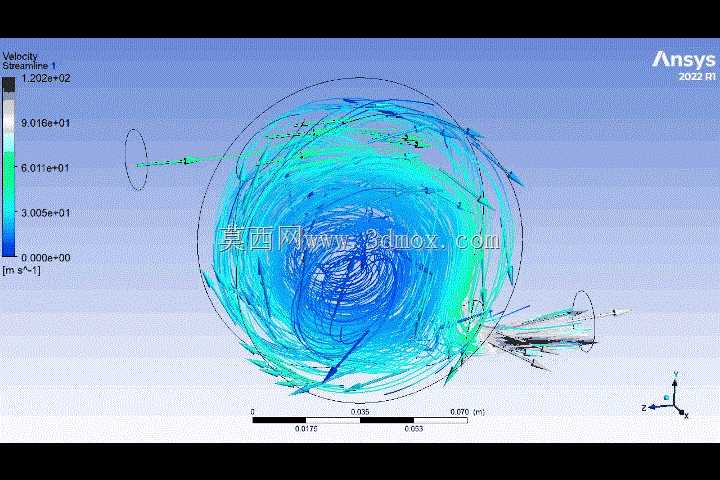

　　从流场计算结果来看，腔室中心区域形成了稳定的强制涡结构，流速从中心向外壁呈现梯度分布，中心区域流速较高，带动介质做轴向的螺旋运动，靠近壁面的区域流速相对平缓，能够减少高速介质对壁面的冲刷磨损，延长腔体的使用寿命。进出口的切向角度经过多轮调整，避免了入口射流直接冲击对面壁面造成的局部压损，整个腔室的进出口压损控制在合理区间，不会对前端的供料泵、风机造成过大的负载压力。在安装边界方面，整个混合室的进出口采用同轴对称布置，可直接对接同管径的工业管道，外部没有突出的加强筋或者安装耳结构，可根据现场安装需求搭配法兰或者快装接头，适配不同压力等级的管路系统，腔体的整体尺寸紧凑，不需要额外预留过大的安装空间，可直接集成在现有管路系统中，不需要对原有管线做大规模改动。

　　在设计优化层面，通过流场分析识别出了腔室内两处小范围的流速滞止区，分别位于入口对侧的上下端位置，后续可通过在对应位置增设小型导流凸台，引导局部介质流动，消除滞止区，进一步提升混合效率，同时不会大幅增加腔体的加工难度。壁面的剪切应力分布均匀，没有出现局部应力过高的区域，说明在正常流速工况下，腔室壁面的磨损速率均匀，不会出现局部提前磨穿的问题，能够满足长期连续运行的需求。针对不同介质的工况适配，可通过调整进出口的切向角度、入口管径的比例，适配不同流量比、不同粘度的介质混合需求，比如针对高粘度流体混合，可适当增大入口切向角度，提升旋流强度，保证高粘度介质也能获得足够的剪切混合效果；针对含固体颗粒的浆料混合，可适当调整腔体内部的圆角过渡，减少颗粒在壁面的沉积。

　　从工程落地的角度来看，这类经过流场验证的混合室结构，不需要制作多轮样机进行流场测试，可直接根据仿真结果确定结构参数，大幅缩短从设计到量产的周期，同时能够提前预判运行中可能出现的压损过大、混合不均、壁面磨损等问题，降低后期现场调试的成本。相比传统的静态混合器，球形旋流混合室没有内部的混合元件，不存在元件堵塞、磨损的问题，维护成本更低，尤其适合含杂质、含纤维的介质混合工况，适用场景更广。
