文丘里流量计内部流场三维仿真分析

　　在工业流体计量场景中，差压式流量测量装置的应用覆盖了化工输送、市政给排水、油气输运、暖通循环等多个领域，文丘里流量计作为其中压损小、精度稳定的典型计量部件，其内部流道的线型设计直接决定了计量精度与长期运行的能耗表现。本次针对文丘里流量计开展的三维流场分析，核心是还原流体从入口段到收缩段、喉道段再到扩散段的全流程流动状态，捕捉常规二维仿真无法覆盖的径向流速分布、近壁面流层扰动、喉道区域流速极值点位置等细节参数，为结构优化提供量化的数据支撑。

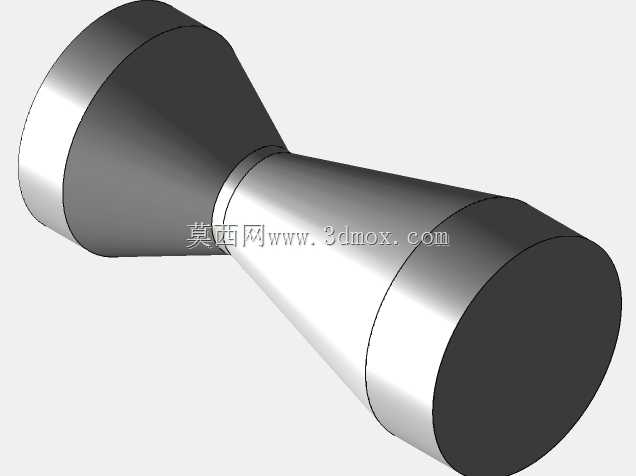

　　从结构设计逻辑来看，文丘里管的入口段采用等径直管结构，长度需满足前直管段的整流要求，确保进入收缩段的流体流态充分发展，避免上游弯头、阀门等扰流部件带来的旋流影响计量精度；收缩段采用平滑过渡的锥面线型，锥角控制在合理区间内，让流体沿壁面平稳加速，避免局部脱流产生的压损波动；喉道段为等径直管段，是流速最高、差压信号最稳定的区域，差压取压口就布置在该段的壁面位置，需保证取压口周边无凸起、无倒角突变，避免干扰局部流场导致差压信号失真；扩散段采用缓扩锥面结构，让高速流体逐步减速恢复静压，降低整体装置的永久压损，减少流体输送过程中的能耗损失。

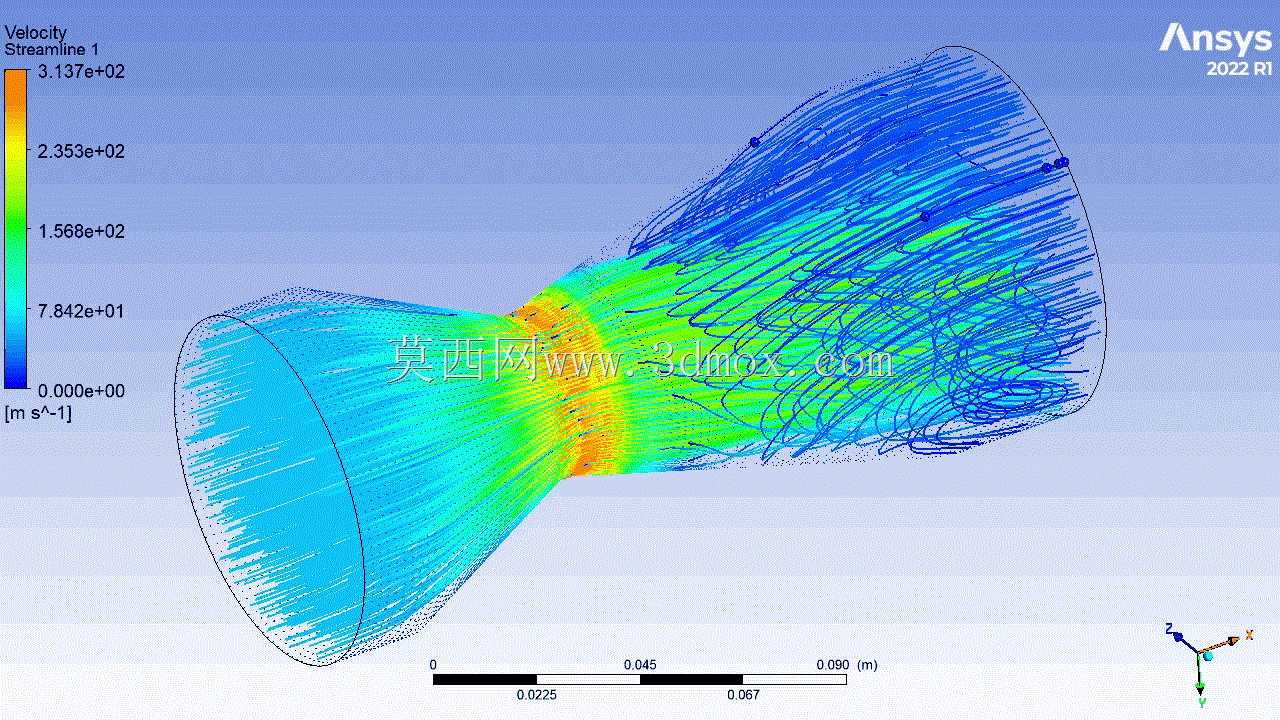

　　在流场分析过程中，可清晰观测到流体在进入收缩段后，沿流动方向流速逐步提升，在喉道位置达到流速峰值，对应位置的静压降至最低，与差压式流量计的工作原理完全吻合；近壁面的流层始终贴附于管壁，无明显的边界层分离现象，说明当前流道的线型过渡平滑度满足设计要求，不会因局部脱流产生额外的振动与噪声。从流速分布云图可以看到，喉道区域的中心流速与近壁流速存在合理的梯度差，符合圆管内湍流流动的流速分布规律，扩散段内流体流速逐步降低，静压逐步回升，整体流态平稳，无明显的涡流区，说明扩散段的锥角设计合理，不会因扩散角过大导致流层脱壁形成涡流区，避免额外压损与信号波动。

　　从安装边界维度来看，该类文丘里流量计的安装需保证前后直管段长度满足计量规范要求，上游直管段长度通常不小于5倍管道公称直径，下游直管段长度不小于2倍管道公称直径，安装时需保证装置轴线与管道轴线同轴，避免偏装导致的流场偏斜影响计量精度；装置两端采用法兰连接结构，连接面的密封件不得突入流道内部，避免干扰入口段的流态。针对不同的流体介质，比如清水、油品、含少量杂质的工业循环水，该结构的流道无突然缩径或死角，不易发生介质滞留或杂质堵塞，适配的介质工况范围较宽。

　　通过三维流场分析得到的流速分布、压力分布数据，可进一步优化收缩段与扩散段的过渡线型，调整喉道段的长度与取压口位置，在保证计量精度的前提下进一步降低装置的永久压损，同时可针对不同公称直径、不同工作压力的工况，快速调整结构参数，验证不同工况下的流场稳定性，减少物理样机的试制与测试成本，缩短产品的迭代周期。在实际工程应用中，这类经过流场验证的文丘里流量计，可长期稳定运行在各类流体输送管线上，为生产过程的流量核算、能耗统计、过程控制提供准确的测量数据，避免因计量偏差导致的生产物料核算误差、能耗统计失真等问题。
