2D混合室流体流动与混合特性仿真分析

　　在化工、能源、环境处理等诸多工业领域，混合室是实现多股流体均匀掺混的核心功能单元，其内部流场分布直接决定了物料混合效率、反应充分度乃至整套工艺系统的运行稳定性，比如在烟气脱硝工艺中，还原剂与烟气的混合均匀度会直接影响脱硝效率与氨逃逸率，在水处理加药环节，药剂与原水的混合效果则关系到后续净化工艺的处理负荷。本次针对2D结构混合室开展的表面流场分析，核心目标是厘清腔室内流体的流动路径、速度梯度分布以及不同入口流体的掺混边界，为后续结构优化提供量化的流场数据支撑。

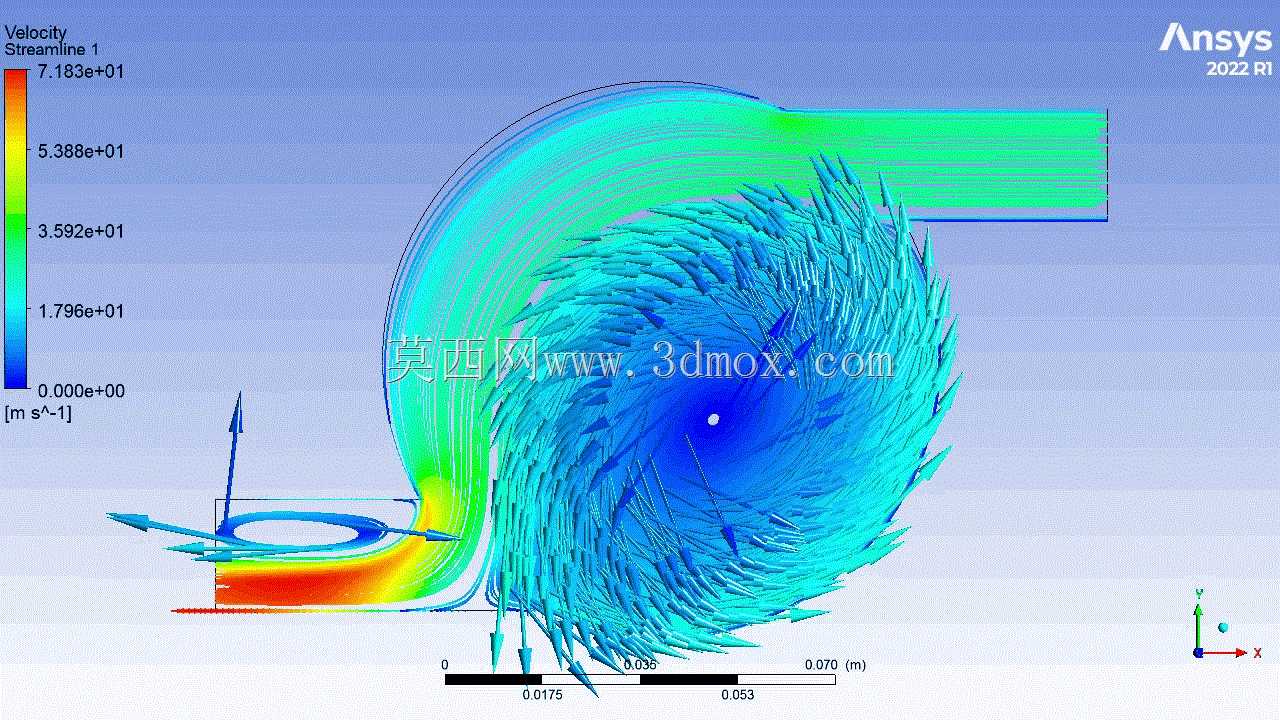

　　从结构设计逻辑来看，该混合室采用切向入口搭配蜗壳形腔室的构型，切向入射的流体能够在腔室内形成稳定的旋流场，利用旋流产生的离心效应强化不同流体间的剪切、卷吸作用，相比传统直筒式混合结构，这种构型能够在较短的轴向距离内实现更高的混合均匀度，有效压缩设备整体安装空间。从仿真得到的速度云图与流线分布可以观察到，流体从入口段进入腔室后，沿蜗壳壁面形成连续的旋流运动，速度峰值出现在入口与蜗壳的衔接区域，随着旋流向腔室中心推进，速度逐步衰减，在中心区域形成低速的回流区，这个回流区是流体掺混的核心区域，不同组分的流体在该区域通过湍流扩散实现充分混合，最终从出口段稳定流出。

　　在设计过程中，首先需要明确混合室的安装边界约束，本次分析的2D截面模型对应的实体混合室，轴向宽度可根据实际处理流量进行等比例缩放，截面方向的尺寸边界以0.07米的标尺为基准，入口段采用等径直管结构，保证来流速度分布均匀，避免入口扰动对腔室内旋流场造成干扰；出口段同样采用平直段设计，长度满足流体流出后速度分布恢复均匀的要求，减少出口边界效应对腔室内部流场的影响。在流场分析过程中，重点关注了几个关键功能特性：一是旋流场的覆盖范围，确保整个腔室截面都处于旋流作用范围内，不存在流动死区，避免出现物料沉积、局部混合不均的问题；二是速度梯度的分布合理性，避免壁面区域流速过高造成冲蚀磨损，同时也要防止中心区域流速过低导致混合效率下降；三是流体的停留时间分布，通过流线的走向判断不同流体微团在腔室内的停留时间差，确保各股流体有足够的接触时间完成掺混。

　　从实际工程应用的角度，这类混合室可适配多种需要流体混合的工况，比如小型化工反应器的进料混合段、暖通空调系统的气流混合单元、小型燃烧设备的燃气与空气预混段等。在结构优化层面，基于本次流场分析的结果，可以针对性调整蜗壳的型线曲率，优化入口的入射角度，调整中心区域的结构尺寸，进一步平衡混合效率与流动阻力之间的关系——如果旋流强度过高，会导致整个混合室的压降增大，提升上游供料设备的能耗；如果旋流强度不足，则会导致混合均匀度达不到工艺要求。另外，从仿真结果的流线分布可以看到，在入口对侧的壁面区域，流体的流向转折较为平缓，该区域的壁面磨损风险相对较低，而入口衔接处的高速区域，在实际选材时需要考虑耐磨处理，延长设备的使用寿命。

　　在建模与分析过程中，2D截面的分析能够快速捕捉腔室截面内的核心流动特征，相比全三维仿真可以大幅缩短计算周期，在方案初步论证阶段能够快速完成多组结构参数的对比筛选，待确定最优截面构型后，再开展三维仿真验证轴向的流动均匀性，是工程设计中兼顾效率与精度的常用技术路径。通过本次分析得到的流场数据，能够清晰掌握混合室内部的流动与混合机制，明确现有结构的优势与可优化方向，为后续的结构迭代、性能提升提供扎实的理论依据，确保最终设计的混合室能够在实际工况下稳定运行，满足不同工艺场景的混合需求。
