基于Fluent的机翼表面气流特性仿真分析

　　在航空航天装备的气动设计环节，机翼作为核心升力产生部件，其表面气流流动状态直接决定整机的升阻比、失速迎角、操纵稳定性等关键飞行性能，针对机翼开展气流场仿真分析，是气动方案迭代阶段成本可控、迭代效率较高的技术手段，可有效减少风洞试验的工况数量，缩短研发周期。

　　本次仿真分析围绕典型低速翼型的三维机翼构型展开，首先完成机翼几何模型的构建，翼型选取适配亚音速飞行场景的成熟低速翼型，机翼展弦比、根梢比、后掠角等参数匹配通用轻型固定翼飞行器的设计边界，建模过程中严格保证翼型表面的曲率连续性，避免几何尖角导致的仿真计算局部发散，同时对机翼前缘、后缘等气流参数梯度较大的区域进行几何局部细化，保证后续网格划分时的网格质量。

　　仿真计算前的流域设置充分考虑实际飞行的流场边界，计算域入口设置在机翼前缘前方5倍弦长位置，出口设置在机翼后缘后方10倍弦长位置，上下边界距离机翼表面各4倍弦长，展向两侧边界距离机翼翼尖各3倍展长，避免计算域边界过近对机翼周围流场产生非物理干扰。网格划分采用结构化与非结构化混合网格方案，机翼表面附面层区域布置15层棱柱网格，第一层网格高度满足y+≈1的计算要求，精准捕捉附面层内的低速流动特性，流域主体区域采用四面体网格过渡，在机翼尾迹区域进行网格加密，保证尾涡、流动分离等现象的计算精度。

　　边界条件设置匹配亚音速巡航工况，来流马赫数设置为0.2，对应海平面标准大气条件下的飞行速度，来流湍流度设置为0.5%，匹配实际低空飞行的大气湍流水平，机翼表面设置为无滑移绝热壁面，计算采用基于压力基的耦合求解器，湍流模型选取SST k-ω模型，该模型对逆压梯度下的流动分离、附面层转捩等现象具备较高的计算精度，适配机翼这类存在逆压梯度流动的仿真场景。

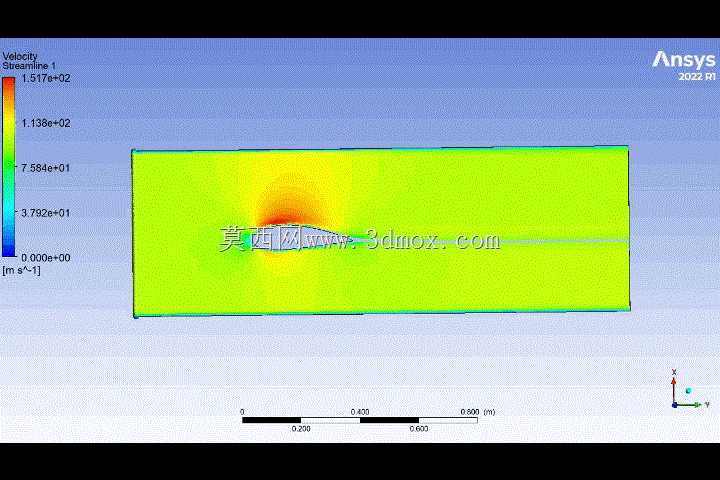

　　从仿真计算得到的流场结果来看，机翼上表面前缘区域存在明显的气流加速区，该区域静压最低，是机翼升力的主要贡献区域，气流沿弦向向后流动过程中，在逆压梯度作用下速度逐渐降低，在本次设置的巡航迎角下，机翼表面未出现大面积流动分离，仅在后缘靠近翼尖的小范围区域存在微弱的局部分离泡，翼尖区域可见明显的翼尖涡结构，涡核从翼尖后缘向后延伸并逐渐耗散，该结构是机翼诱导阻力的主要来源。

　　通过对机翼表面压力系数、壁面剪切力的分布提取，可进一步计算得到机翼的升力系数、阻力系数、俯仰力矩系数等气动参数，对比不同弦向位置的压力系数分布，可明确机翼上表面负压峰值的位置与大小，判断翼型的加载特性是否符合设计预期；针对翼尖涡的强度与扩散范围分析，可指导翼梢小翼等减阻部件的优化设计，削弱翼尖涡强度以降低诱导阻力。

　　在工程应用层面，这类气流仿真分析可覆盖多个场景：在固定翼无人机设计阶段，可通过不同迎角、不同来流速度下的仿真计算，快速得到机翼的升阻特性曲线，确定无人机的巡航迎角、失速迎角等关键飞行参数，为飞控系统的控制律设计提供气动数据支撑；在民用轻型飞机的机翼改型设计中，可针对机翼的前缘缝翼、后缘襟翼等增升装置开展多工况仿真，评估增升装置打开状态下的机翼气流流动特性，优化增升装置的构型与偏转角度，提升飞机的起降性能；在航模设计领域，这类仿真可帮助爱好者快速优化机翼构型，避免盲目制作带来的材料与时间成本浪费。

　　设计过程中需要注意，机翼的安装边界需要与机身的翼梁连接结构匹配，机翼根部的连接区域需要避开气流分离敏感区，避免连接结构的凸起对机翼表面气流产生额外干扰，同时机翼表面的蒙皮拼接缝、铆钉等微小凸起结构，在高速飞行时会产生额外的摩擦阻力，仿真过程中可根据实际工艺水平，对壁面粗糙度进行合理设置，让仿真结果更贴近真实飞行状态。针对仿真中发现的局部流动分离区域，可通过调整翼型弯度、扭转机翼展向迎角、添加涡流发生器等方式进行优化，延缓气流分离，提升机翼的大迎角飞行性能。
