尾推式飞翼布局无人飞行器结构设计

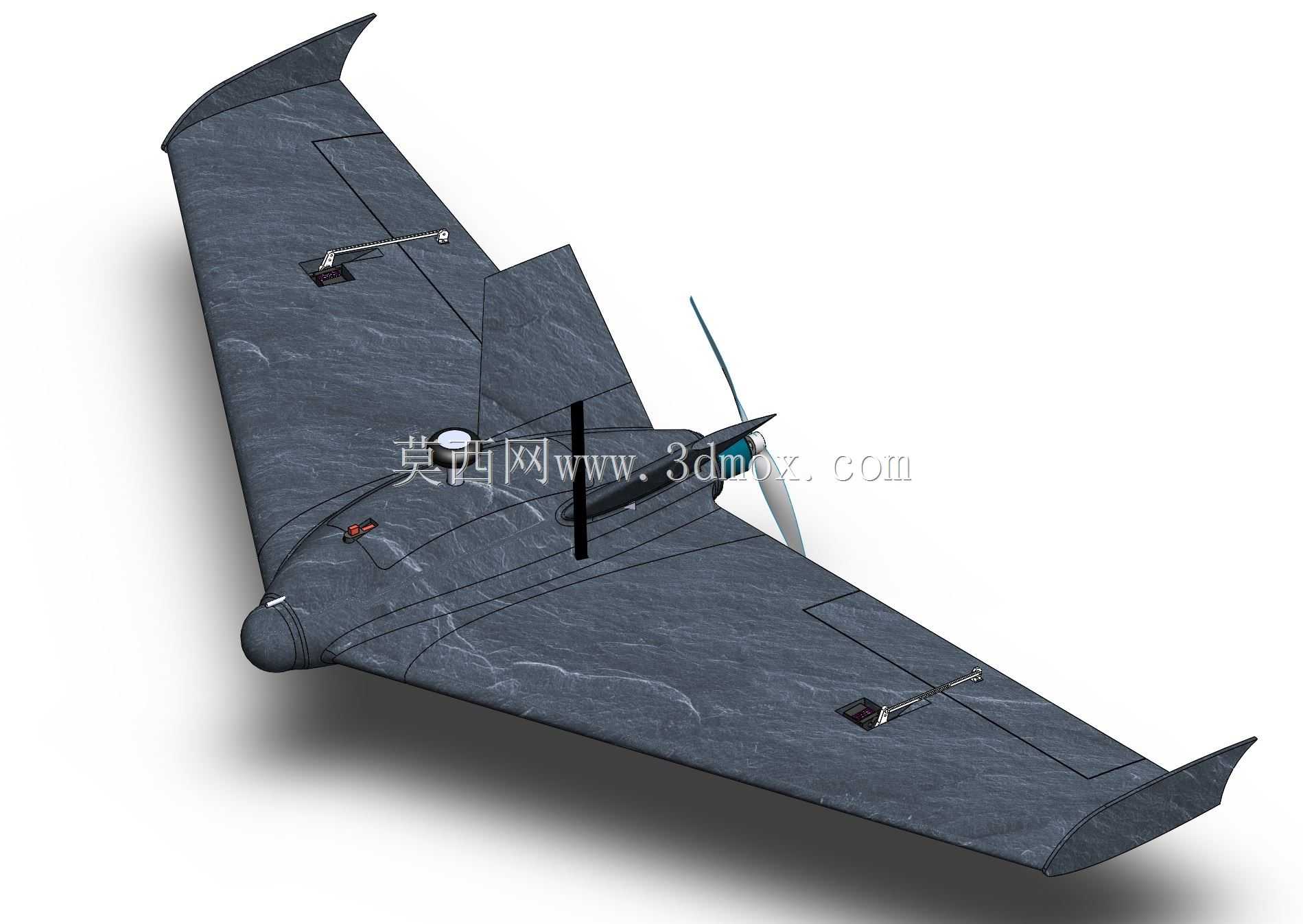

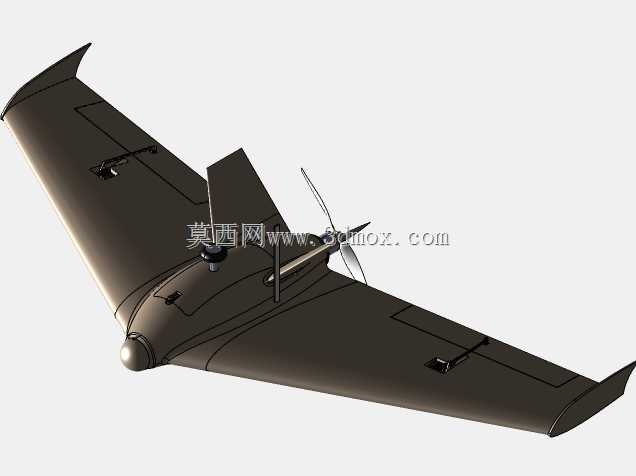

　　该飞翼构型飞行器采用无垂尾无平尾的融合翼身设计，整体气动外形沿纵向对称面完全对称，翼梢带有上反小翼结构，用于抑制翼尖涡流诱导阻力，同时提升航向静稳定性，弥补无垂尾布局的航向阻尼不足问题。动力系统布置于机身尾部中轴线上，采用后置螺旋桨推进形式，动力轴线与机身纵轴重合，可避免前置螺旋桨气流对机翼上表面流场的干扰，同时降低前向雷达反射特征，适配低空侦察、地形测绘等需要低信号特征的作业场景。

　　从结构设计逻辑来看，整机采用模块化分段设计思路，中央翼身融合段为核心承力结构，内部预留航电设备舱、动力安装座、能源舱的安装空间，左右外翼段可与中央段快速拆解，便于运输与外场快速组装。机翼上表面布置有两个舵面伺服机构安装位，对应飞翼布局特有的升降副翼舵面，通过左右舵面的差动与同向偏转，同时实现俯仰与滚转方向的姿态控制，无需额外设置垂直安定面与方向舵，大幅减少结构连接件数量与整机结构重量。

　　在安装边界与尺寸适配层面，该构型展弦比控制在6-8区间，兼顾低空低速飞行的升阻比与外场携带的便携性，机身最大厚度位于弦长30%位置，既满足内部设备的安装空间需求，又能维持翼型的层流流动特性，降低巡航状态下的摩擦阻力。尾部动力安装座设置有标准化电机安装孔位，可适配不同功率的外转子无刷电机，安装面带有定位止口，保证动力输出轴线与机身纵轴的同轴度，避免动力偏心带来的附加俯仰力矩。机头位置预留任务载荷安装位，可根据作业需求更换摄像模块、小型传感设备等载荷，安装接口采用快拆设计，无需拆解机身结构即可完成载荷更换。

　　从实际应用场景出发，该飞翼构型相比常规布局固定翼飞行器，拥有更高的升阻比与更长的航时，相同能源储备下巡航时间可提升20%以上，同时整机雷达反射截面积更小，适合执行低空抵近侦察、边境巡逻、地理信息测绘等任务。外场作业时，拆解后的外翼段可与中央机身一同放入便携运输箱，单人即可完成全机的组装与调试，对起降场地要求低，仅需平整的硬质路面或草地即可完成滑跑起降，也可通过加装弹射架实现弹射起飞、伞降回收，适配无平整起降场地的野外作业环境。

　　结构细节上，机翼前缘采用钝头翼型设计，提升低速大迎角状态下的失速特性，避免低空低速作业时出现失速尾旋风险；翼梢小翼与外翼段采用一体化成型设计，减少拼接缝隙带来的气动阻力；机身下表面设计有平滑的设备舱口盖，舱口盖与机身表面齐平，通过快拆锁扣固定，便于日常设备检修与电池更换，同时不会破坏机身下表面的流场完整性。舵面与机翼主体之间采用间隙极小的铰接结构，配合密封胶条减少舵面缝隙的气流泄露，提升舵面操纵效率，降低小信号输入下的操纵非线性问题，提升飞控系统的姿态控制精度。
