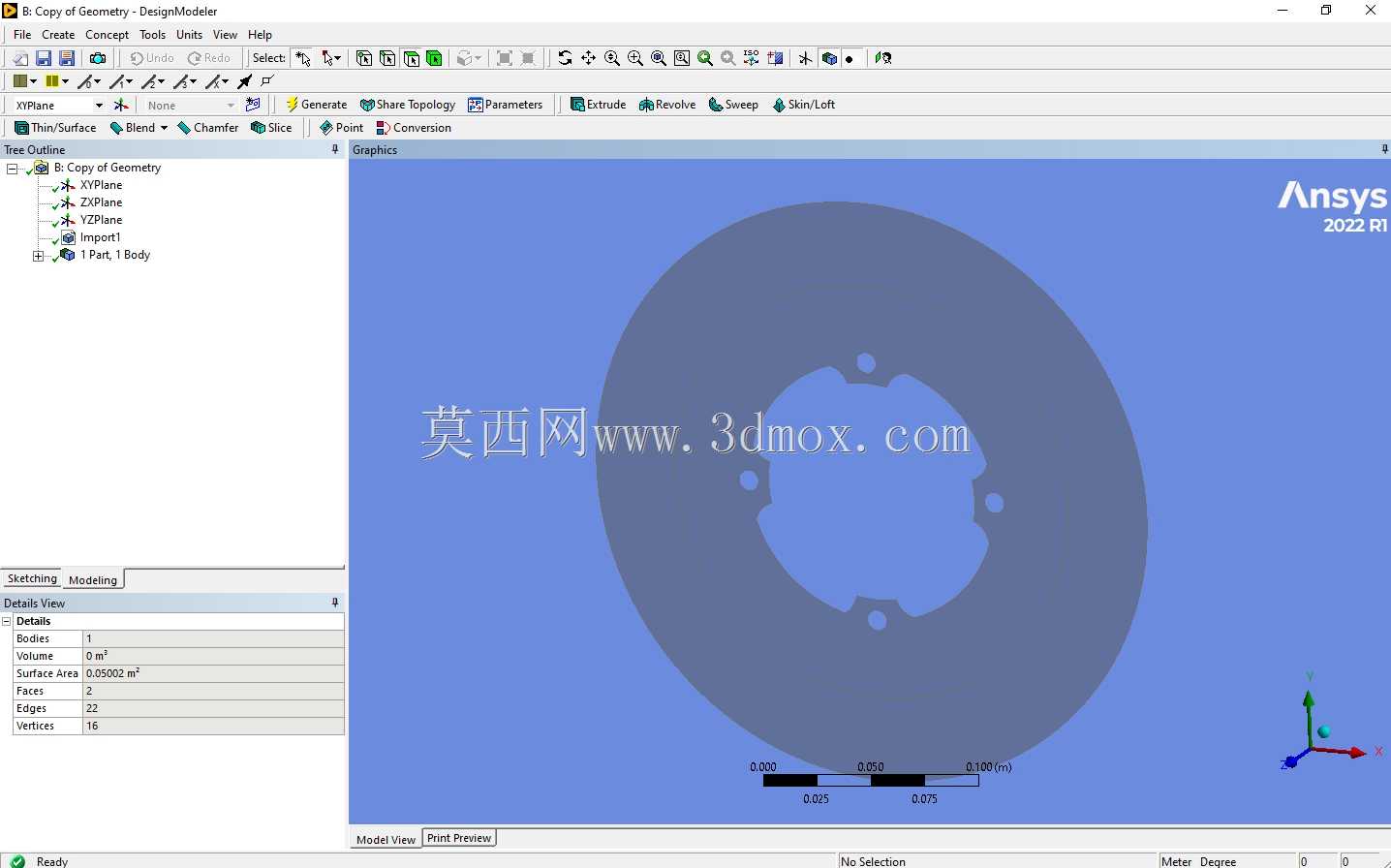

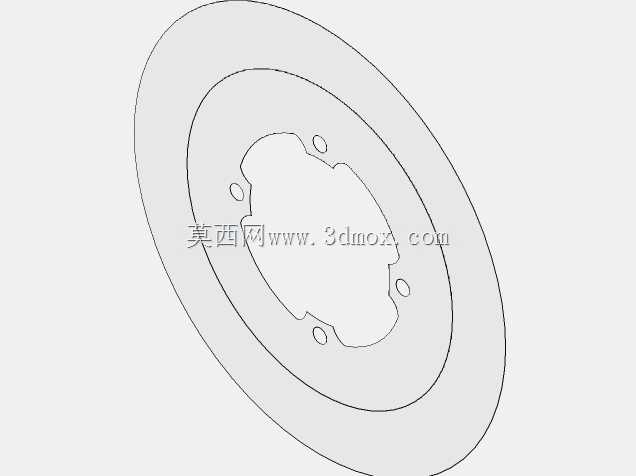

用于设计分析的二维制动盘面结构

　　在商用车与乘用车的制动系统开发流程中，制动盘作为核心摩擦承载部件，其表面几何特征直接决定制动过程的热传导效率、摩擦片贴合均匀度以及制动抖动抑制表现，过往很多项目在前期方案论证阶段，直接调用全三维实体模型开展多工况仿真，不仅会占用大量求解算力，还会因为倒角、安装孔位的细小特征导致网格划分出现畸变，拖慢整个迭代周期。这套二维制动盘表面模型，就是针对前期设计分析阶段的需求搭建的，剥离了非核心的厚度方向实体特征，完整保留了盘面所有关键尺寸边界，包括摩擦环带的内外径尺寸、中心安装定位孔的分布位置与孔径、盘面均布的散热缺口轮廓，所有几何线条都按照实际量产制动盘的公差带要求做了约束，不会出现仿真过程中几何干涉或者边界错位的问题。

　　从实际应用场景来看，这套模型可以直接导入热结构耦合分析模块，用来模拟不同制动压力、不同初始车速下盘面的温度场分布，也可以对接摩擦磨损分析模块，评估不同摩擦片配方下盘面的磨损量分布规律，还能作为二维参数化模板，在开发不同尺寸规格的制动盘时，直接修改核心参数就能快速生成对应盘面轮廓，省去重复绘制草图的时间。设计过程中特意保留了摩擦环带的完整平面特征，没有提前预设通风槽或者划线打孔的结构，就是为了给设计人员留出足够的调整空间，不管是开发实心盘还是通风盘，不管是需要做划线盘面还是打孔盘面，都可以在这个基础表面上做特征叠加，不需要从零开始搭建基准轮廓。安装边界部分，

　　模型里的中心孔与安装孔位的相对位置完全按照主流乘用车的轮毂安装匹配尺寸做了基准约束，在做装配干涉检查或者安装强度分析的时候，可以直接对接轮毂、轴承座的二维截面模型，不需要额外调整装配基准。很多刚接触制动系统开发的工程师容易忽略二维表面模型的价值，实际上在方案选型阶段，80%以上的性能评估都可以通过二维模型完成，比如摩擦环带的有效半径计算、制动力矩的初步核算、热容量的初步估算，都不需要调用三维实体，用这套表面模型就能快速完成参数核算，等方案基本定型之后再拓展成三维实体做精细化仿真，能大幅缩短整个开发周期。另外这套模型的几何线条全部做了分层处理，不同功能的轮廓线放在不同的图层里，在做工程图导出或者仿真边界条件设置的时候，

　　可以快速选中对应区域的线条，不需要反复筛选几何元素，避免因为选错边界导致仿真结果出现偏差。在制动NVH分析的前期阶段，也可以用这个二维表面模型来模拟盘面的平面度偏差对制动抖动的影响，通过给表面轮廓添加不同幅值的波浪形偏差，就能快速评估不同加工精度下的制动抖动阈值，给后续的盘面加工公差制定提供数据参考。
