盘式制动器结构性能有限元仿真分析

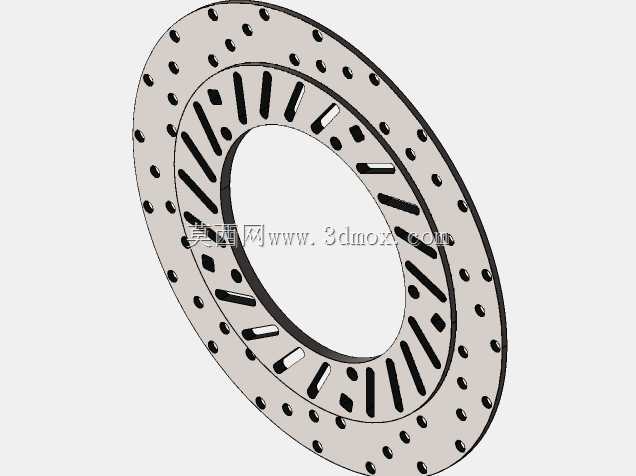

　　在商用车、乘用车以及重载工程机械的制动系统开发环节，盘式制动器的性能表现直接决定整机的行驶安全与作业可靠性，不同于早期鼓式制动器的封闭结构，盘式制动器依靠外露的制动盘与摩擦片的接触摩擦实现动能转化，散热效率更高、热衰退抗性更强，在连续制动、高负载制动场景下的稳定性优势明显，这也是当前多数乘用车辆、高端工程设备优先选用盘式制动方案的核心原因。做这套仿真分析的核心出发点，是解决实际开发中制动盘在极端工况下容易出现的热裂纹、结构形变过量、摩擦面接触应力不均等常见失效问题，很多一线结构工程师在做制动器选型或者改型设计时，往往只参考厂家提供的额定制动力矩参数，忽略了实际作业场景下的温度-应力耦合作用，比如长下坡路段连续制动时，制动盘局部温度可以达到数百摄氏度，材料的屈服强度会随温度升高出现明显下降，如果只做常温下的静力学校核，很容易出现实际路试时制动盘抖动、摩擦片偏磨甚至制动盘开裂的问题。这套分析模型完整还原了通风式制动盘的全尺寸结构，包括盘面的散热孔排布、通风道的筋条走向、安装法兰的螺栓孔位边界，所有安装尺寸都参考主流量产盘式制动器的通用安装规范做了对齐，中心定位孔的直径、安装螺栓的节圆直径、制动盘的有效摩擦半径、盘面厚度这些关键安装边界都做了参数化设置，工程师在做适配不同车型的改型设计时，可以直接调整对应参数快速完成方案迭代，不需要从零开始搭建几何模型。从仿真的设置逻辑来看，模型完整覆盖了制动过程中的多物理场耦合作用，

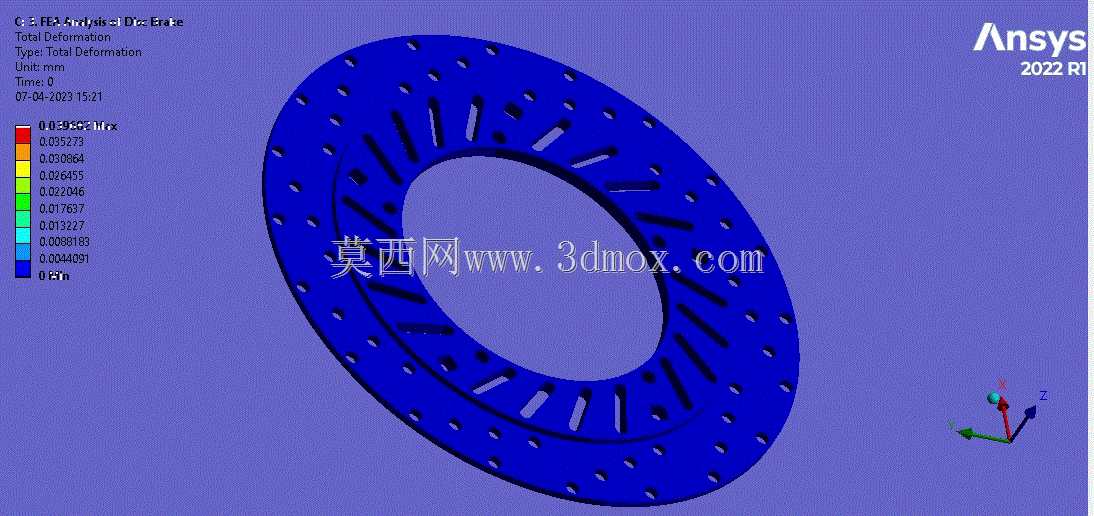

　　首先是不同制动压力下的接触应力分布，通过模拟摩擦片与制动盘的实际接触面积，可以定位到应力集中的具体区域，比如散热孔边缘、通风道与盘面的连接位置，这些位置往往是疲劳裂纹的起始点，在结构优化时可以通过调整孔边倒角、增加局部过渡圆角的方式降低应力集中系数，不需要额外增加整体结构重量就能提升结构强度。其次是温度场的瞬态分析，连续制动过程中摩擦产生的热量会在制动盘内部传导，不同位置的温度差会产生热应力，很多制动盘的热翘曲变形就是热应力超过材料屈服极限导致的，通过仿真可以看到不同通风道结构下的散热效率差异，调整通风筋的排布角度、散热孔的直径与间距，能够在保证结构强度的前提下提升空气流通效率，降低连续制动时的盘面最高温度，缩小内外圈的温度差，

　　减少热变形量。另外模型也考虑了不同负载下的结构形变情况，紧急制动时制动盘会受到较大的轴向冲击力，如果盘面的形变量超过允许范围，就会导致制动踏板行程变长、制动力输出波动，影响制动脚感与制动距离的稳定性，通过仿真得到的形变分布数据，可以针对性调整盘面的厚度分布、法兰连接位置的结构刚度，把最大形变量控制在设计允许的阈值范围内。对于从事制动系统开发的工程师来说，这套分析模型的价值在于跳过了基础几何建模、网格划分、基础边界条件设置的重复工作，直接可以在现有模型基础上调整工况参数，匹配自己负责的车型或者设备的实际制动需求，比如针对矿山用的重载自卸车，可以调高负载参数、延长制动时长来模拟极端作业工况；针对乘用车的使用场景，

　　可以重点优化常温下频繁点刹的应力循环情况，验证结构的疲劳寿命。整个模型的网格划分做了局部加密处理，在摩擦接触面、散热孔边缘、安装孔位置这些应力梯度较大的区域，网格尺寸做了细化，保证计算结果的精度，同时非关键区域的网格做了粗化处理，控制整体的计算规模，普通配置的工作站就能完成求解，不需要占用过多的计算资源。在实际的产品开发流程中，这类有限元分析工作往往需要在样件试制之前完成，通过仿真提前识别结构设计的薄弱点，减少后续台架试验、路试的整改次数，大幅缩短开发周期，降低开模之后再改结构的巨额成本，很多时候一个关键位置的应力集中问题，如果到了样件测试阶段才发现，不仅需要修改模具，还会耽误整个项目的上市进度，提前通过仿真完成多轮迭代优化，就能把这类风险提前消解在设计阶段。
