小型电动车集成式铸造底盘结构设计

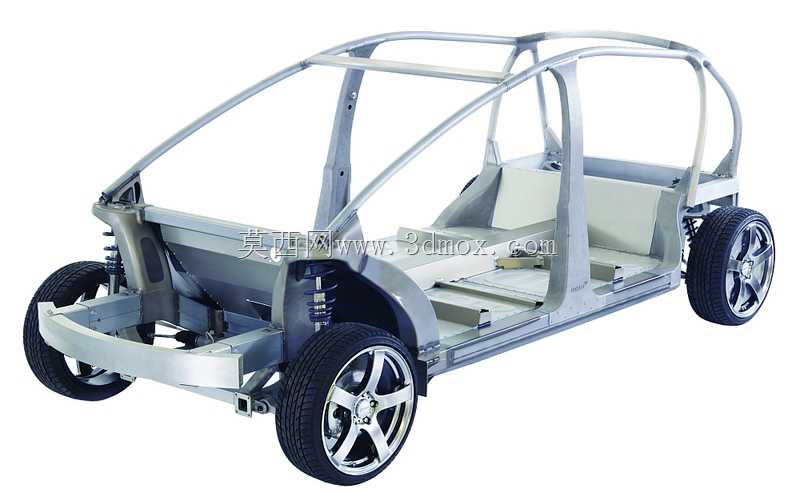

　　在城市短途出行代步车的研发场景中，底盘作为整车承载核心，其结构设计直接决定了整车的整备质量、装配效率与行驶安全表现，传统钢制冲压焊接底盘在小型电动车上应用时，往往存在零件数量多、焊接工序复杂、公差累积大、整体刚度冗余不足的问题，难以适配小型电动车轻量化、低成本、短装配周期的开发需求。这款集成式铸造底盘在设计初期就锚定小型双座代步车的使用场景，将传统底盘中分散的前悬架安装座、后动力总成固定位、车身框架连接点、电池舱承托结构、座椅安装支架等功能点位，通过一体化铸造的方式整合为单一主结构件，省去了传统底盘中数十个冲压零件的焊接工序，从根源上减少了焊接变形带来的装配公差问题，同时大幅缩短了整车总装工位的作业时长，适配规模化量产的节拍要求。

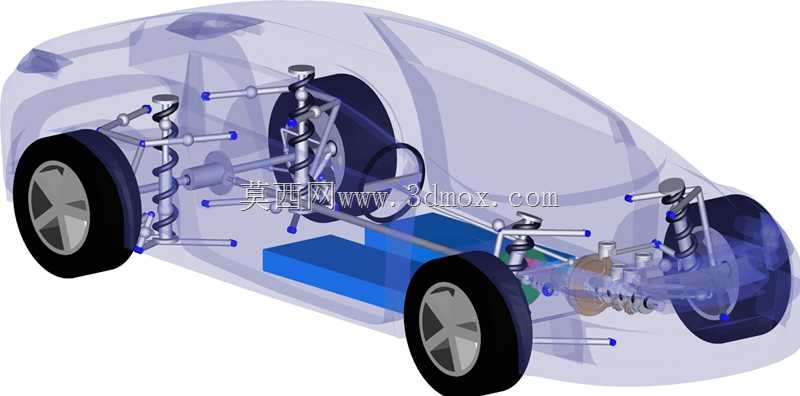

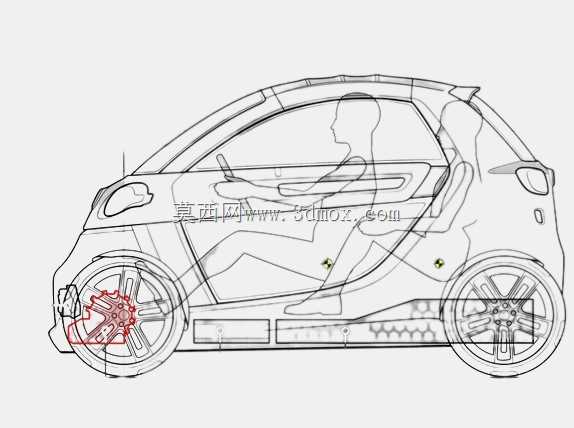

　　从实际使用功能来看，该底盘直接承担整车行驶过程中的全部载荷传递：前舱位置预留的麦弗逊悬架安装位，匹配了减震器、转向节、下摆臂的安装硬点，安装边界经过反复校核，可保证前轮转向角度达到城市代步车所需的转弯半径要求，同时在制动工况下可有效分散制动力带来的冲击载荷；中部区域采用下沉式框架结构，既可以作为动力电池包的承托舱，通过预留的螺栓安装点位直接固定电池模组，省去额外的电池包托架结构，进一步降低整车重量，同时下沉的电池布置也能降低整车质心，提升行驶过程中的侧倾稳定性；后段结构集成了动力总成的安装支座，可直接固定驱动电机与减速机构，动力输出端的安装同轴度通过铸造模具的精度直接保证，减少了传统装配过程中反复调整同轴度的工序。结构设计层面，

　　该底盘在受力集中的悬架安装点、动力总成固定点位置做了局部加厚的加强筋结构，筋条走向完全贴合载荷传递路径，避免应力集中导致的结构断裂风险，而在非主要受力的舱体区域则采用了等壁厚的轻量化结构设计，在保证整体扭转刚度、弯曲刚度满足整车耐久测试要求的前提下，尽可能去除冗余材料，相比同尺寸传统焊接底盘减重幅度可达30%以上。材料选用上适配铸造工艺特性，采用高强度铸造铝合金材质，本身具备优异的耐磨损与耐腐蚀性能，在日常使用场景中可抵御路面碎石冲击、雨水侵蚀带来的结构损耗，无需额外做大面积的防腐涂层处理，进一步降低生产与后期维护成本。模块化的结构设计也让该底盘具备极强的适配性，在基础硬点不变的前提下，可通过调整局部安装位的结构，

　　适配不同容量的电池配置、不同功率的驱动总成，甚至可以拓展为小型物流配送车、场地观光车的底盘基础结构，无需重新开模制作主结构件，大幅压缩衍生车型的开发周期与开模成本。从安装边界来看，该底盘整体宽度控制在1.2米以内，长度控制在2.3米左右，完全适配小型双座代步车的外廓尺寸要求，底盘离地间隙预留了120mm的通过空间，可满足城市铺装路面、小区非铺装路面的通行需求，不会出现底盘剐蹭的问题；底盘与上部车身框架的连接点采用均匀分布的设计，可直接通过螺栓固定管状车身框架，装配时无需额外做位置调整，配合精度可控制在0.5mm以内，有效避免整车装配后出现异响、结构松动的问题。实际行驶过程中，一体化铸造的结构具备更高的整体阻尼特性，可有效过滤路面传递的细碎振动，相比传统焊接底盘的振动传递率更低，能够提升驾乘过程中的舒适感，同时在发生正面、侧面碰撞时，一体化结构的载荷传递路径更连续，可快速将碰撞能量分散到整个底盘结构，避免局部结构侵入乘员舱，提升被动安全表现。
