方程式赛车高性能钢管桁架式底盘结构

　　这套钢管桁架式底盘结构，面向大学生方程式赛事的竞速场景开发，核心承担整车承载、动力传递、操控响应传递的核心作用，是方程式赛车所有子系统的安装基体。从实际赛事应用来看，这类底盘需要在赛道的急加速、重刹、高速过弯、连续颠簸路肩冲击等复杂工况下，保持足够的结构刚度，避免车架形变导致的四轮定位参数偏移、悬架几何失真，同时还要尽可能控制整备质量，实现簧下质量与整车质心的合理匹配。

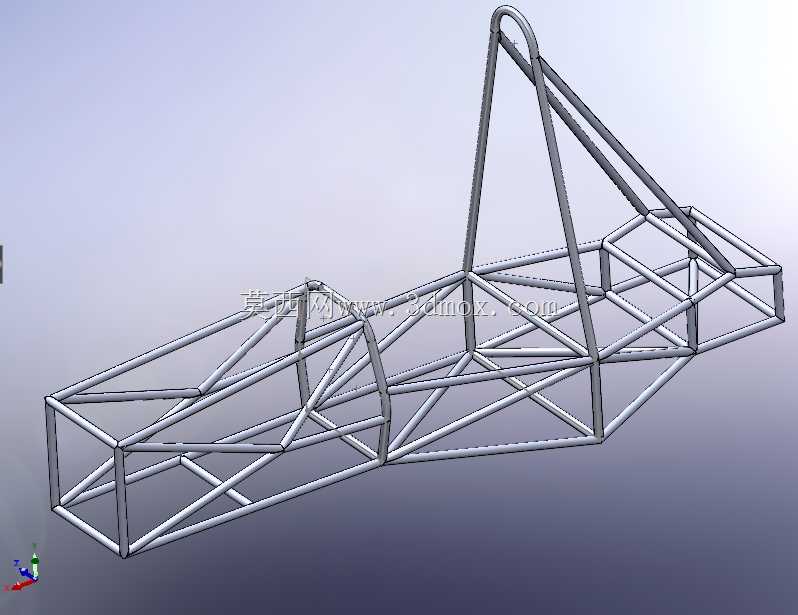

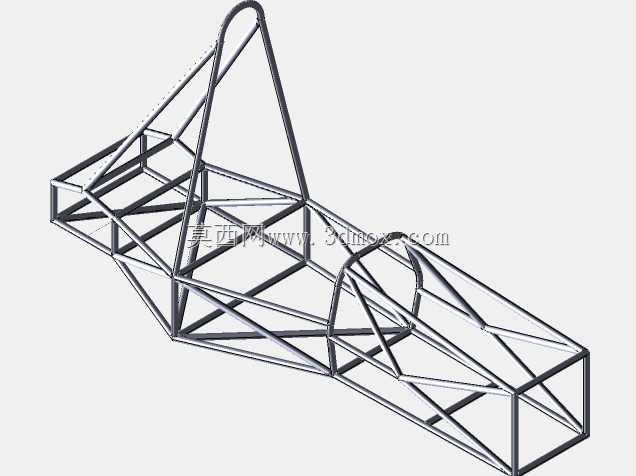

　　设计过程中首先围绕车手驾驶姿态、人机工程边界确定了主环、前环的核心位置，主环作为车手头部的最后一道防护结构，采用大管径高强度合金钢管弯折成型，弯折处的曲率半径严格满足赛事安全规则要求，避免应力集中导致的碰撞失效。前环位于车手前方，配合斜向支撑的防滚结构，在正面碰撞时能够通过管材的塑性变形吸收冲击能量，同时预留出足够的生存空间，避免车手肢体与外部结构发生碰撞。

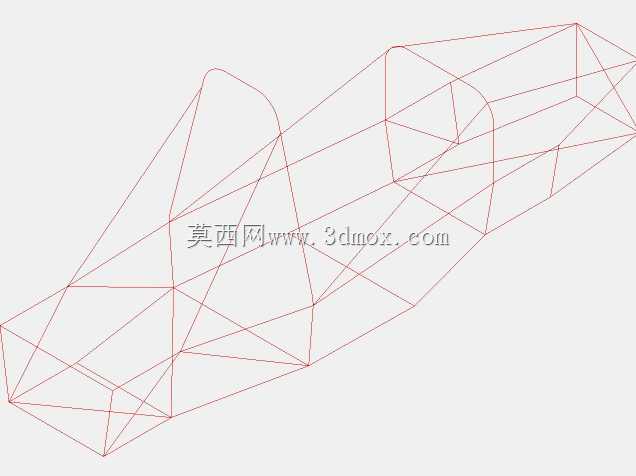

　　整个车架的管材排布遵循力流最短传递原则，从悬架硬点出发，将车轮受到的纵向、侧向、垂向载荷通过最短的管道路径传递到车架核心承载区，减少不必要的冗余管材带来的重量增量。前后悬架的安装点均设计了局部加强的三角支撑结构，保证硬点位置的刚度，避免制动、过弯时安装点形变导致的悬架运动特性偏离设计值。动力总成的安装区域采用了密集的交叉桁架结构，匹配发动机、变速器的安装悬置点位置，保证动力输出时的扭矩能够均匀传递到整个车架，避免局部应力过大导致的焊缝开裂。

　　空气动力学设计层面，车架的下部轮廓预留了底部扩散器的安装空间，前部桁架的高度控制在不遮挡前翼气流的范围内，侧部的管材排布避开了侧箱散热器的进风通道，后部的主支撑结构为尾翼安装提供了足够刚度的安装基座，保证高速行驶时尾翼的下压力能够稳定传递到车轮，不会因为支架形变导致下压力输出波动。

　　从安装边界来看，车架前部预留了前防撞结构、转向机、制动总泵的安装空间，转向柱的安装角度根据车手坐姿调整到合适范围，保证转向操作的行程与力度符合竞速驾驶的需求。中部驾驶舱区域按照赛事规则预留了足够的车手进出空间，安全带安装点的位置经过反复校核，保证五点式安全带的佩戴角度能够在碰撞时均匀分散冲击力，同时为座椅、方向盘、仪表台的安装预留了对应的固定点位。后部区域匹配驱动桥、差速器、排气系统、冷却系统的安装尺寸，后轮的跳动行程与车架后部结构预留了足够的间隙，避免极限压缩工况下车轮与车架发生干涉。

　　实际赛道测试中，这类优化后的桁架底盘相比初代版本，扭转刚度提升了近三成，整备质量反而降低了约8%，在连续S弯路段的操控响应延迟明显降低，车手能够更精准地感知车轮的抓地力极限，重刹工况下车头的点头幅度控制在合理范围，避免了载荷过度前移导致的后轮抓地力不足。管材的连接节点全部采用相贯线切割后满焊处理，焊缝位置经过应力校核，在长时间的赛事颠簸工况下不会出现疲劳开裂的问题，所有外露的管材端部都做了倒角处理，避免安装维护过程中划伤操作人员。

　　针对不同赛道的调校需求，车架上预留了多处悬架硬点的调整垫片安装位，能够根据干地、湿地胎的特性，以及赛道的抓地力水平，快速调整车轮的外倾角、前束角等定位参数，不需要对车架主体结构进行改动。车架的涂装与防腐处理也考虑到了赛事中的泥水、油污侵蚀，所有管材内外都做了防锈处理，焊缝位置打磨平整后做了喷塑防护，能够适应户外赛事的复杂使用环境。
