压缩机散热翅片热分布优化结构设计

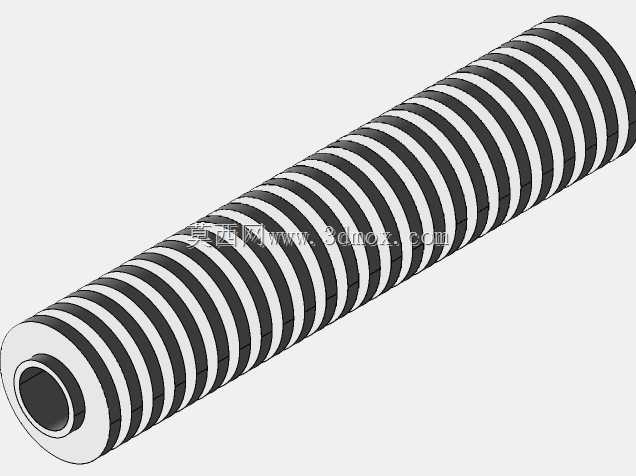

　　在空调制冷、工业气源供给、冷链运输等场景中，压缩机长期处于高负荷连续运行状态，核心压缩腔产生的热量若不能及时导出，会直接导致排气温度超标、润滑油碳化、容积效率衰减，严重时甚至引发阀片变形、绕组烧毁等故障，而翅片作为压缩机换热系统的核心扩展表面，其结构形式直接决定整机的散热表现。这套翅片结构的设计没有沿用传统等间距等厚度的通用翅片构型，而是结合压缩腔的实际热流密度分布做了针对性的构型调整：靠近排气端的区域热流密度最高，翅片的肋高、肋密度做了梯度提升，增大局部换热面积，而靠近吸气端的区域热流密度较低，适当降低肋密度以减少不必要的风阻与材料消耗，整体肋片的厚度沿径向做了渐变处理，根部厚度更大以降低导热热阻，端部做了圆弧收边，

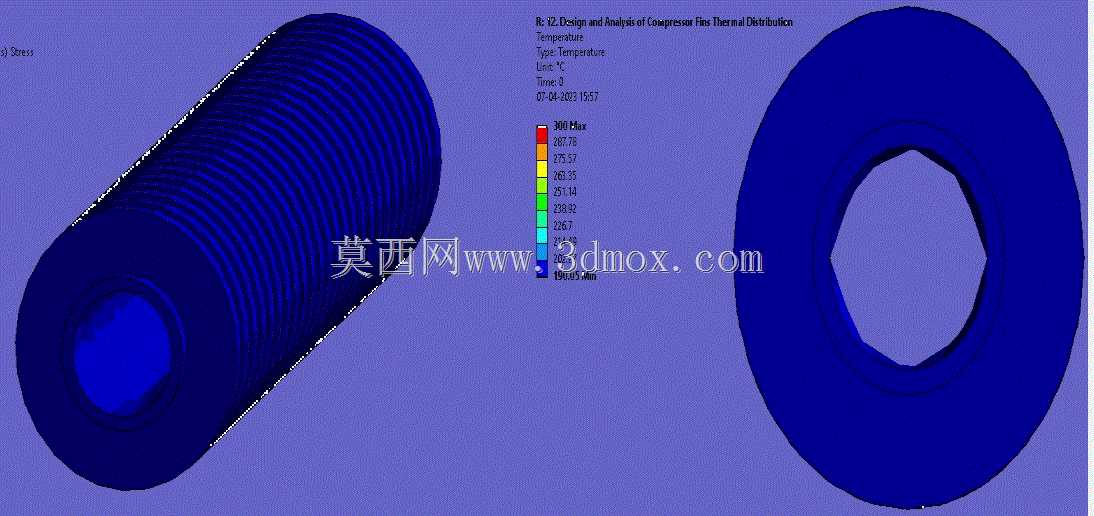

　　既减少气流流经时的边界层分离损失，也避免冲压加工时的应力开裂问题。从安装边界来看，这套翅片采用过盈套合的方式装配在压缩机缸体的外壁，内孔尺寸与缸体外径的配合公差控制在H7/u6区间，装配后无需额外焊接固定，依靠金属间的接触压力保证导热路径通畅，翅片组的整体外径尺寸匹配配套导风罩的内径，预留的单边间隙控制在2-3mm，既避免运行振动时翅片与导风罩发生剐蹭，也保证冷却气流能全部穿过翅片间隙，不会出现旁流漏风的问题。设计过程中针对不同工况下的热场分布做了多轮迭代验证，重点关注了两个核心问题：一是翅片表面的温度均匀性，避免局部区域温度过高导致的换热效率拐点，通过调整肋片的间距梯度，让整个翅片组的表面温差控制在合理区间，

　　保证所有换热面积都能被充分利用；二是气流的流通阻力，在保证换热面积足够的前提下，通过肋片的导角设计、排布方式优化，降低冷却风穿过翅片时的压降，适配常规轴流风机的风压特性，不需要额外选用高风压风机就能满足冷却风量需求。实际应用中，这套优化后的翅片结构能让压缩机在额定工况下的排气温度较采用通用翅片的机型降低8-12℃，容积效率提升4%左右，长期运行时的能耗可降低3%-5%，尤其适合高温环境下运行的制冷压缩机、工业工艺压缩机场景。在结构细节上，翅片的边缘做了卷边处理，既提升了单片翅片的结构刚度，避免运输、装配过程中出现翅片倒伏变形的问题，也能在气流流经时形成微小的湍流扰动，破坏翅片表面的层流边界层，进一步提升换热系数。

　　针对不同功率等级的压缩机，这套翅片的结构参数可做等比例缩放调整，肋高、肋密度的梯度分布逻辑保持通用，不需要重新做完整的热场验证就能快速适配不同缸径的机型，大幅缩短衍生型号的开发周期。需要注意的是，翅片与缸体的装配接触面需要保证足够的光洁度，表面粗糙度控制在Ra1.6以下，避免接触热阻过大影响导热效果，装配时采用热套工艺，将翅片组加热到180-200℃后快速套入缸体，冷却后即可形成足够的抱紧力，长期运行不会出现松动移位的问题。
