叶轮结构性能与耐用性优化有限元分析

　　在流体输送与能量转换类设备的核心部件设计中，叶轮的性能表现直接决定整套系统的运行效率与服役寿命，无论是泵类设备的流体增压、压缩机的气体压缩做功，还是涡轮机的能量回收环节，叶轮都需要在高速旋转的工况下同时承受多类载荷的耦合作用，传统的经验式设计往往难以精准捕捉不同载荷下的应力集中区域与变形分布规律，容易出现局部应力超标导致的叶片断裂、变形量过大引发的动静部件碰磨等失效问题，给设备的长期稳定运行埋下隐患。

　　本次针对叶轮开展的有限元分析工作，核心目标是在现有结构基础上优化性能表现与长期使用的耐用性，整个分析过程围绕叶轮实际运行中的真实载荷工况展开，首先需要明确叶轮的安装边界：叶轮通过中心轮毂位置的轴孔与动力输出轴配合，配合面设置对应的约束条件模拟实际装配时的过盈定位与周向传动状态，轮毂端面的轴向定位台阶也需要在边界条件中予以还原，避免约束设置与实际安装状态出现偏差导致分析结果失真。

　　载荷施加环节需要覆盖三类核心载荷：首先是高速旋转产生的离心载荷，这也是旋转类部件最核心的本体载荷，离心力的大小与叶轮转速、叶片及轮盘的质量分布直接相关，分析过程中需要根据叶轮的实际工作转速设置对应的旋转载荷，计算不同半径位置的离心应力分布；其次是流体介质作用在叶片表面的压力载荷，这类载荷来自于流体在叶轮流道内流动时对叶片型面的作用力，需要结合流场计算得到的叶片表面压力分布数据，映射到结构分析的叶片网格面上，还原流体做功过程中对叶轮结构的作用力；最后是结构本身的装配预紧载荷，包括轮毂与轴配合的过盈应力、轮盘与连接部件的压紧力等，这类载荷虽然数值占比不高，但会影响局部区域的应力叠加效果，不可忽略。

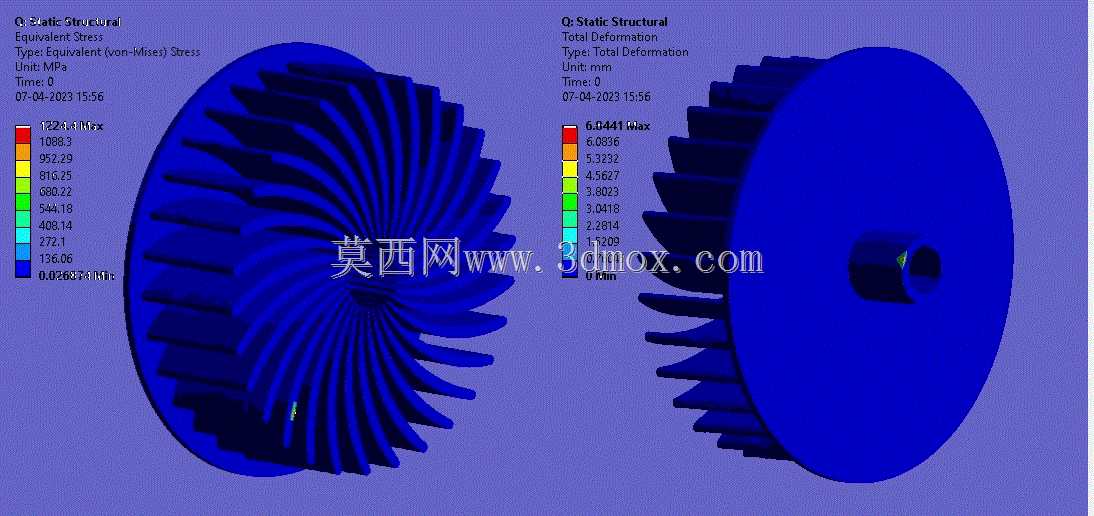

　　从分析得到的结果来看，叶轮的等效应力分布呈现明显的区域差异：叶片与轮盘连接的根部位置是应力集中的核心区域，这是因为叶片在离心力与流体压力的共同作用下，会在根部产生较大的弯曲应力与剪切应力叠加，原始结构中部分叶片根部的圆角过渡半径偏小，导致局部应力峰值偏高，长期交变载荷作用下容易萌生疲劳裂纹；而叶轮的变形分布则呈现从中心轮毂向外缘逐渐增大的趋势，叶片外缘位置的总变形量最大，这一位置的变形量需要严格控制在与壳体的设计间隙范围内，一旦变形量超过设计阈值，就会出现叶片与壳体的碰磨问题，轻则导致设备运行噪音增大、效率下降，重则直接造成叶片断裂损坏。

　　针对分析发现的问题，结构优化可以从几个方向切入：首先是调整叶片根部的过渡圆角参数，在不影响流道通流面积的前提下适当增大圆角半径，降低局部应力集中系数，经测算合理的圆角设计可以让根部应力峰值降低15%以上；其次是优化叶片的厚度分布，在应力水平较低的叶片外缘区域适当减薄厚度，降低旋转产生的离心载荷，同时在应力较高的根部区域适当增加厚度，提升结构承载能力，通过质量分布的优化可以在不增加整体重量的前提下改善应力分布；另外还可以调整轮盘的锥度参数，让轮盘的刚度分布更加匹配载荷分布，减小轮盘自身的变形量，进而控制叶片整体的变形水平。

　　这类有限元分析工作的价值，在于可以在物理样机制造之前就精准掌握结构的应力与变形分布规律，替代大量的物理试验环节，缩短设计迭代周期，同时避免设计缺陷带到量产阶段造成的后期整改成本。对于结构设计从业者而言，开展这类旋转部件的有限元分析时，最容易出现的问题就是边界条件与载荷设置脱离实际工况，比如忽略流体压力载荷只计算离心力，或者约束设置过于理想化导致应力计算结果失真，只有充分结合叶轮的实际安装方式、运行工况、载荷来源设置分析条件，才能得到具备工程指导价值的分析结果，真正为结构优化提供可靠的数据支撑，最终实现叶轮性能与耐用性的同步提升。
