空间加热器流场传热能效优化分析模型

　　在民用与商用供暖系统的实际落地场景中，空间加热器的热传递效率直接决定了运行能耗与用户使用体验，家庭分户供暖、办公室集中采暖、工业建筑工位采暖等不同场景，对加热器的出风均匀性、温升速率、热量扩散范围都有差异化要求，传统依靠经验迭代的设计方式，往往需要多轮实物样机测试才能匹配不同场景的需求，不仅拉长研发周期，也很难精准捕捉流道内部的涡流、滞流区对换热的负面影响。这套流场分析模型围绕加热器内部空气流动与换热过程搭建，核心是把实际运行中空气从进风口进入、流经发热组件、从出风口扩散到供暖空间的全流程流动状态做量化呈现，建模过程中完全还原加热器的内部流道轮廓、发热组件的排布位置、进出风口的通流截面尺寸，没有做过度的结构简化，

　　避免因几何失真导致仿真结果与实际运行状态出现偏差。从流动特性来看，模型完整捕捉了流道内不同区域的速度分布差异，进风口侧的空气受风机驱动进入流道后，会在流道转角、发热组件间隙位置形成局部涡流，这些涡流区域的空气滞留时间过长，无法及时携带热量流出，是拉低整体换热效率的核心诱因，同时靠近流道壁面的边界层区域流速偏低，热量传递主要依靠导热，换热系数远低于主流区，也是设计中需要重点优化的部位。建模时充分考虑了安装边界的约束，不同安装场景下的预留安装空间、进出风口的遮挡情况都会影响外部流场的扩散范围，模型在流场域设置时预留了足够的外部计算域，能够模拟加热器嵌入吊顶、壁挂放置、落地摆放等不同安装方式下的出风扩散效果，避免出现实验室测试效率达标，

　　但实际安装后因周边遮挡导致供暖效果打折扣的问题。发热组件的排布位置是设计优化的核心，模型通过调整发热片的间距、倾斜角度，改变流道内的通流面积分布，引导空气更均匀地冲刷发热组件表面，减少局部流速过高或过低的区域，让每一片发热组件的换热能力都得到充分利用，同时针对流道内的阻力损失做了平衡优化，在保证换热效率的前提下，尽量降低流道的沿程阻力与局部阻力，减少风机的运行功耗，从整体上提升设备的能源利用效率。温度场的耦合计算是模型的重点，流动过程中空气与发热组件的对流换热、流道壁面的导热、高温空气向周边环境的辐射换热都做了耦合设置，能够准确呈现不同流量工况下，加热器内部的温度梯度分布，避免出现局部温度过高导致的组件老化加速、安全隐患提升等问题，

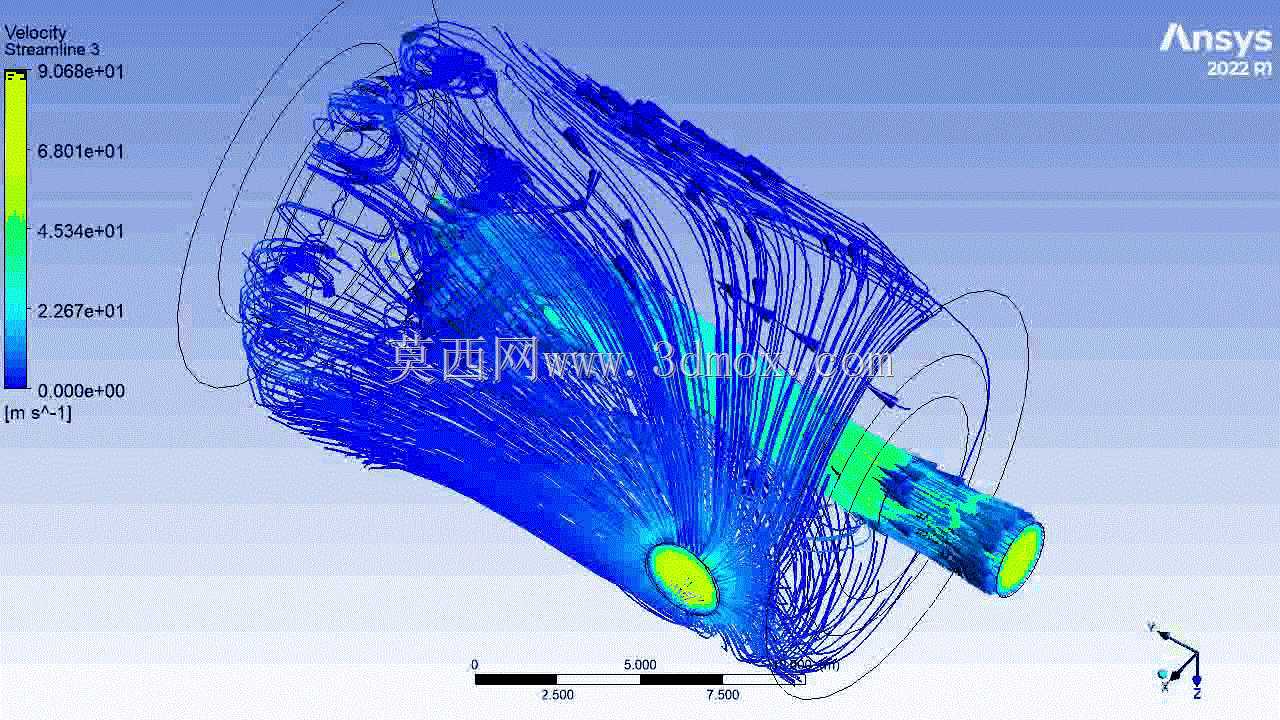

　　同时也能精准计算出风口的温度均匀性，防止出风局部温度过高导致的人体不适感，适配不同场景的采暖舒适度要求。对于结构设计从业者而言，这套模型的价值在于跳过了反复打样测试的环节，能够直接在虚拟环境中验证不同结构方案的流场与温度场表现，比如调整流道的导流曲面角度、改变进出风口的截面形状、优化发热组件的固定支架结构，都可以通过模型快速得到量化的效率变化数据，筛选出最优的设计方案，大幅降低研发阶段的样机制作成本与测试周期。在实际选型匹配过程中，不同面积的供暖空间需要对应不同流量参数的加热器，模型可以通过调整入口流量边界条件，模拟不同风机档位下的加热量输出与热量扩散范围，帮助设计人员精准匹配不同应用场景的设备参数，避免选型过大导致的能耗浪费，或是选型不足导致的供暖效果不达标。模型中呈现的流线分布能够直观展示空气在加热器内部的整个流动路径，哪些位置存在流动死区、哪些位置的流速过高带来额外噪音、哪些位置的换热不充分，都可以通过可视化结果直接定位，相比传统的一维换热计算，这种三维的流场分析能够捕捉到很多一维计算忽略的局部结构影响，比如固定支架的扰流作用、流道拼接处的台阶带来的局部阻力、接线端子位置的流道遮挡对换热的影响，这些细节往往是决定产品实际能效表现的关键。
