多层高压容器热分析结构优化设计方案

　　在化工炼化、油气储运、超临界发电等连续生产场景中，高压容器长期处于高温、高压耦合的极端工况下，筒体壁面的温度梯度分布不均、内压载荷持续作用，极易引发局部应力集中、蠕变损伤甚至结构失效，是流程工业中核心的静设备品类，其结构合理性直接决定整条生产线的运行安全与服役周期。多层高压容器的设计核心，是通过层板组合的结构形式，在控制整体壁厚的前提下提升承压能力，同时兼顾高温工况下的热应力释放，避免单层厚壁容器常见的淬硬层开裂、热疲劳累积等问题。

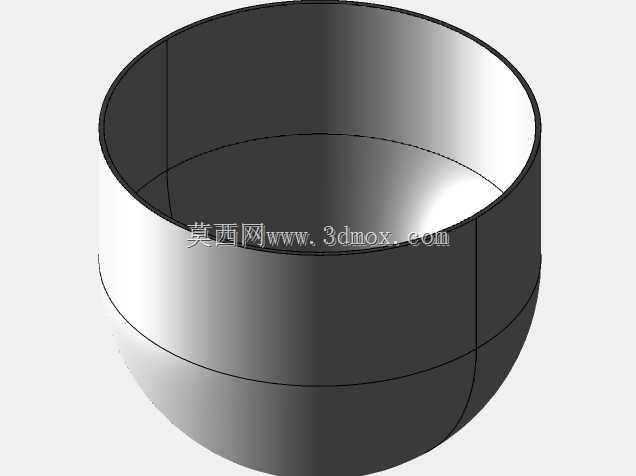

　　从结构设计逻辑来看，该类容器采用多层筒节包扎的成型思路，内筒直接接触工艺介质，选用抗介质腐蚀、耐高温的基材，外层依次缠绕多层薄钢板，层间预留微小的贴合间隙，既可以分散内压作用下的环向应力，也能在温度波动时为层板提供微小的热膨胀变形空间，避免热应力与机械应力叠加超出材料许用值。热分析环节的核心目标，是模拟不同工况下容器壁面的温度场分布，识别出温度梯度最大的区域——通常是筒体与封头连接的过渡段、介质进出口接管的相贯线位置，这些区域在升温、降温过程中会产生较大的热变形差，是结构疲劳损伤的高发位置。

　　在实际工程应用中，这类多层高压容器可用于加氢反应、超临界萃取、高压蒸汽储能等场景，不同工况下的设计边界存在明显差异：用于加氢反应的容器需要考虑氢介质对材料的氢脆影响，热分析时需纳入氢扩散与温度场的耦合作用；用于高压蒸汽储能的容器则需要重点校核频繁启停带来的交变热应力，评估结构的低周疲劳寿命。设计过程中需要先明确容器的操作压力、设计温度、介质特性等基础参数，再通过热-结构耦合分析，计算不同工况下的等效应力分布、总变形量，对应力超出许用值的区域进行结构调整，比如在接管位置增加补强圈、优化封头与筒体的过渡圆角半径、调整层板的缠绕预紧力，让整体应力分布更均匀。

　　从安装边界来看，这类高压容器通常采用裙座式支撑结构，裙座与下封头的连接位置需要考虑热膨胀带来的位移补偿，避免支撑结构约束过强导致附加应力；容器的接管法兰需要匹配对应压力等级的密封结构，高温工况下选用带颈对焊法兰配合缠绕式垫片，保证密封可靠性；筒体上的安全附件接口，包括压力表、温度计、安全阀的安装位置，需要避开应力集中区域，同时保证测量点能真实反映容器内部的实际工况参数。层板结构的设计还需要考虑制造工艺的可行性，每层板的纵焊缝需要相互错开一定角度，避免焊缝贯通形成薄弱层，包扎过程中控制层板的贴合率，保证层间能有效传递应力，避免局部层板受力过大出现鼓包变形。

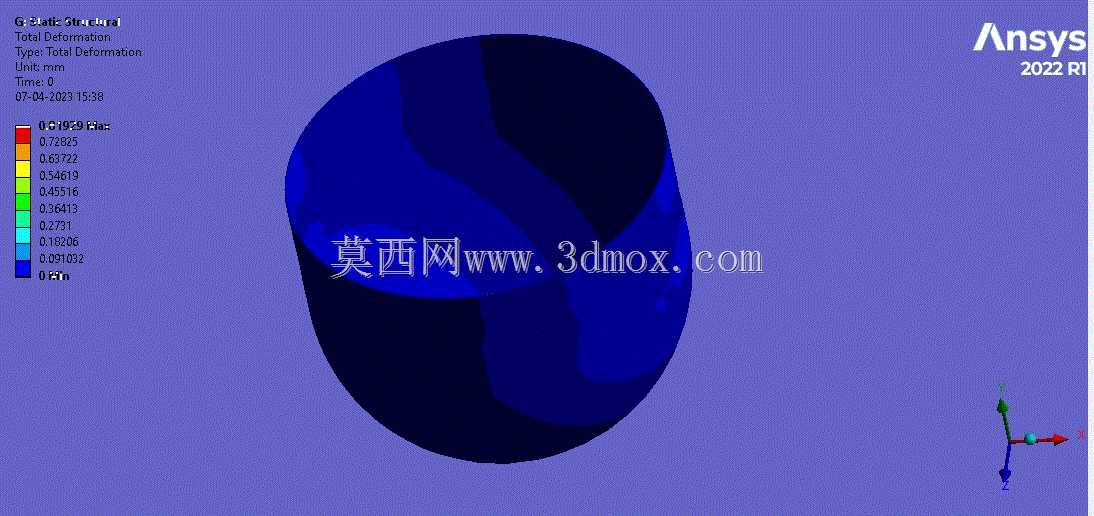

　　热分析过程中需要分别模拟稳态工况与瞬态工况：稳态工况对应容器长期稳定运行的状态，此时壁面温度分布趋于稳定，热应力主要来自内外壁的温差；瞬态工况对应开车升温、停车降温、工艺参数波动的过程，此时壁面温度随时间快速变化，热应力往往比稳态工况更高，是结构失效的主要诱因。通过分析得到的变形云图，可以直观看到容器在压力与温度共同作用下的变形趋势，最大变形通常出现在筒体中段位置，设计时需要将变形量控制在允许范围内，避免影响内件安装或密封面的密封性能。针对多层结构的特点，热分析时还需要考虑层间接触热阻的影响，层间的微小间隙会改变壁面的导热系数，进而影响整体温度场分布，不能直接按照单层厚壁容器的导热模型计算，否则会导致温度场计算结果偏差，进而影响应力校核的准确性。

　　在结构优化环节，除了调整壁厚与过渡结构，还可以通过优化层板的材料组合，在内层使用耐高温性能更好的材料，外层使用高强度结构钢，在控制成本的同时提升结构的耐高温承压能力；对于温度梯度较大的区域，可以在层间设置导热填充层，降低接触热阻，让壁面温度分布更均匀，减少热应力峰值。这类容器的设计还需要考虑定期检验的需求，在外层预留检测孔，方便在役检测时评估层板的贴合情况、是否存在层间裂纹或腐蚀缺陷，保障设备长期运行的安全性。
