凸轮轴作为内燃机配气机构的核心执行部件,其运行稳定性直接决定了发动机进排气相位的精准度,进而影响整机动力输出效率、燃油消耗水平与排放表现。在商用车柴油机、高负荷乘用车汽油机以及部分工业用固定式内燃机的长期运行工况中,凸轮轴需要承受周期性的接触冲击载荷、扭矩传递交变应力,同时还要适配不同温度区间下的材料形变特性,一旦结构设计存在应力集中区域,很容易在长期运行后出现凸轮型面磨损、轴段疲劳裂纹、支撑位形变超差等失效问题,直接导致配气相位偏移、气门开闭时序错乱,严重时甚至会引发气门撞击活塞等恶性机械故障。

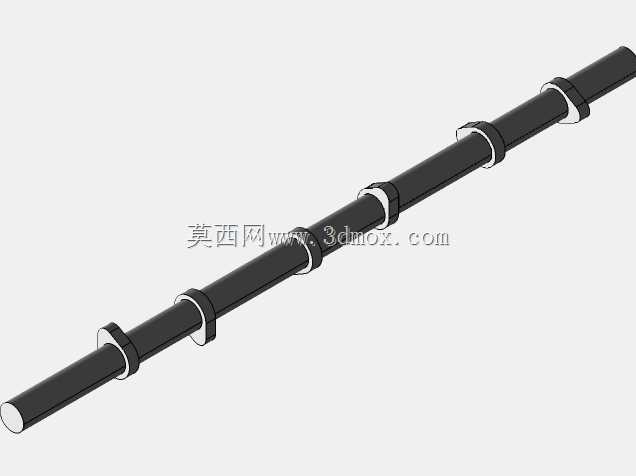

在开展该凸轮轴的结构优化工作前,首先需要明确其实际安装边界:整根轴沿轴向依次布置多组凸轮型面与支撑轴颈,支撑轴颈的直径公差需严格匹配缸盖凸轮轴轴承座的安装孔尺寸,单边配合间隙控制在0.02-0.04mm区间,保证轴体转动时无卡滞同时不会出现径向窜动超差;轴向定位依靠轴端的止推片结构,轴向窜动量需控制在0.1-0.2mm范围内,避免凸轮型面与气门挺柱的接触位置出现偏移,导致偏磨问题。凸轮型面的轮廓线是设计核心,需要根据配气相位要求确定升程曲线,保证气门开启的时间截面满足发动机进气充量与排气顺畅度的要求,同时型面的缓冲段设计需要充分考虑气门间隙的存在,避免挺柱与凸轮接触时产生刚性冲击。

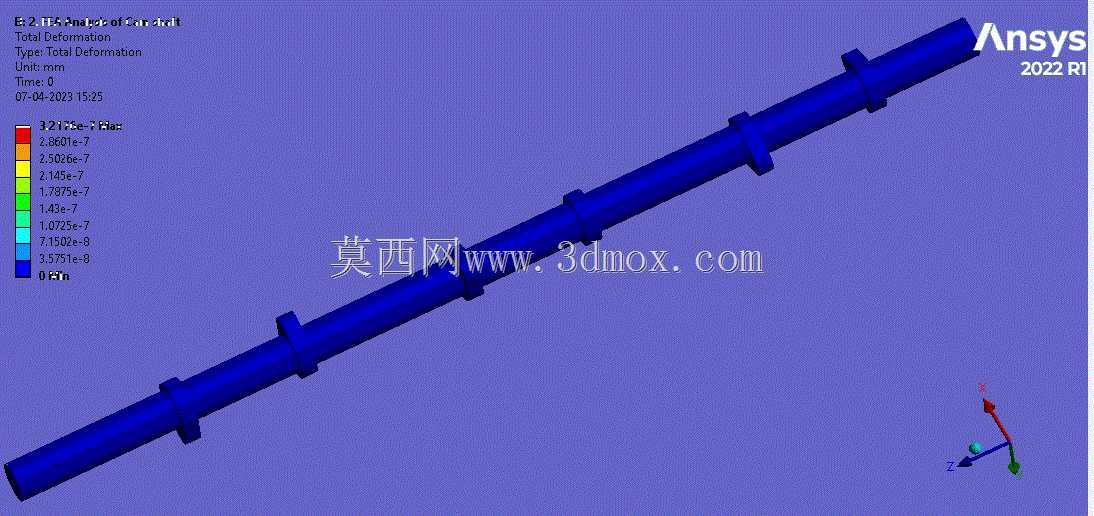

本次结构优化依托有限元分析方法开展,首先完成轴体的网格划分,对凸轮型面与轴颈过渡位置、轴段截面变化区域进行网格加密处理,保证应力计算结果的精度。载荷边界的设置完全贴合实际运行工况:一方面施加凸轮轴额定转速下的扭矩载荷,模拟气门弹簧对凸轮型面的周期性反作用力,该作用力随凸轮升程变化呈现非线性特征,在气门最大升程位置达到峰值;另一方面施加不同运行温度下的温度场载荷,模拟发动机冷启动、额定负荷运行、怠速等不同工况下的轴体温差,计算热应力与机械应力的耦合作用结果。
从分析结果可以定位到原结构的应力集中区域:部分凸轮与轴身的过渡圆角位置存在应力峰值,长期交变载荷作用下容易萌生疲劳裂纹;部分轴段的刚度余量不足,在最大载荷下的径向形变超出设计阈值,会导致凸轮型面与挺柱的接触应力分布不均,加剧局部磨损。针对这些问题,优化过程中首先调整了过渡圆角的半径参数,在不影响相邻部件安装空间的前提下适当加大圆角,分散应力集中;其次对轴身的截面尺寸进行微调,在保证整体轻量化要求的前提下提升刚度薄弱区域的抗弯截面模量,将最大形变量控制在允许范围内;同时对凸轮型面的硬化层深度进行匹配优化,保证表面耐磨性能的同时,芯部具备足够的韧性吸收冲击载荷。
完成结构调整后再次开展有限元验证,结果显示轴体整体应力分布更加均匀,最大应力值低于材料的疲劳许用应力,最大形变量满足设计要求,能够在全工况运行范围内保持结构稳定性。这类经过有限元验证的凸轮轴结构,能够有效提升长期运行的耐用性,降低售后维护过程中的凸轮轴失效故障率,同时也能为同类型配气机构部件的结构优化提供可参考的分析流程,帮助结构设计人员在方案阶段就提前识别潜在的失效风险,减少后续物理样机的试验迭代次数,缩短产品开发周期。在实际建模过程中,还需要注意各轴段的同轴度公差要求,凸轮型面相对于两端支撑轴颈的形位公差需要控制在0.015mm以内,避免加工完成后出现形位超差导致的运行卡滞、异响等问题,保证装配后的整机运行平顺性。
