离心泵配套电机端盖结构设计与力学分析

　　在流体输送类设备的配套结构设计中，离心泵作为工业生产、市政给排水、暖通循环等场景的核心流体增压部件，其动力端的防护与定位结构直接决定整机运行的稳定性，本次涉及的电机端盖正是离心泵动力单元的关键承载与防护构件。从实际应用场景来看，这类端盖主要适配卧式单级离心泵的驱动端，安装位置处于电机壳体与泵体连接的过渡段，既要承担电机转子端部的径向定位支撑作用，也要隔绝外部粉尘、水汽侵入电机绕组，同时还要承受泵组运行过程中传递的轴向窜动载荷与振动冲击。

　　从功能特性层面拆解，该端盖的核心作用分为三个维度：首先是定位约束，端盖内侧的轴承室结构需要与电机前端轴承的外圈形成过盈配合，为转子轴系提供端部径向支撑，限制转子运行过程中的径向跳动量，避免转子与定子铁芯发生扫膛故障；其次是密封防护，端盖与电机壳体的结合面需要设置密封槽，安装适配的密封胶条后，可阻挡车间环境中的金属切削碎屑、腐蚀性水汽、扬尘等进入电机内部，避免绕组绝缘层被破坏，同时也能防止电机轴承润滑脂向外泄漏；第三是载荷传递，离心泵启动瞬间、出口阀门开度突变时产生的轴向水推力，会通过泵轴、轴承传递到端盖结构上，端盖需要将这部分载荷均匀分散到电机壳体的连接法兰上，避免局部应力集中导致结构开裂。

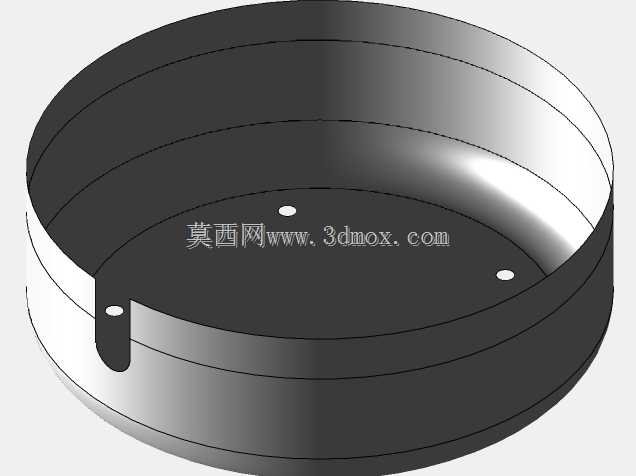

　　在设计思路的落地过程中，首先要匹配对应功率段离心泵的电机安装尺寸边界，端盖的整体外形为类椭圆盘状结构，外轮廓的连接孔位需要与电机前端法兰的安装孔完全同轴，孔位的位置度公差需要控制在0.1mm以内，保证装配时螺栓能够顺利穿入，不会产生额外的装配应力。端盖的壁厚设计采用渐变式结构，轴承室位置的壁厚相对更大，用于承担轴承传递的集中载荷，向外延伸的法兰边缘壁厚适当减薄，在保证结构强度的前提下控制整体重量，避免电机端部的悬伸重量过大导致泵组整体重心偏移。端盖上预留的几个小型通孔，分别用于轴承注脂、接地导线引出、温度传感器走线，每个通孔的位置都需要避开内部应力集中的区域，同时在孔位边缘设置翻边结构，提升孔位的结构强度，避免线缆穿装时割破绝缘层。

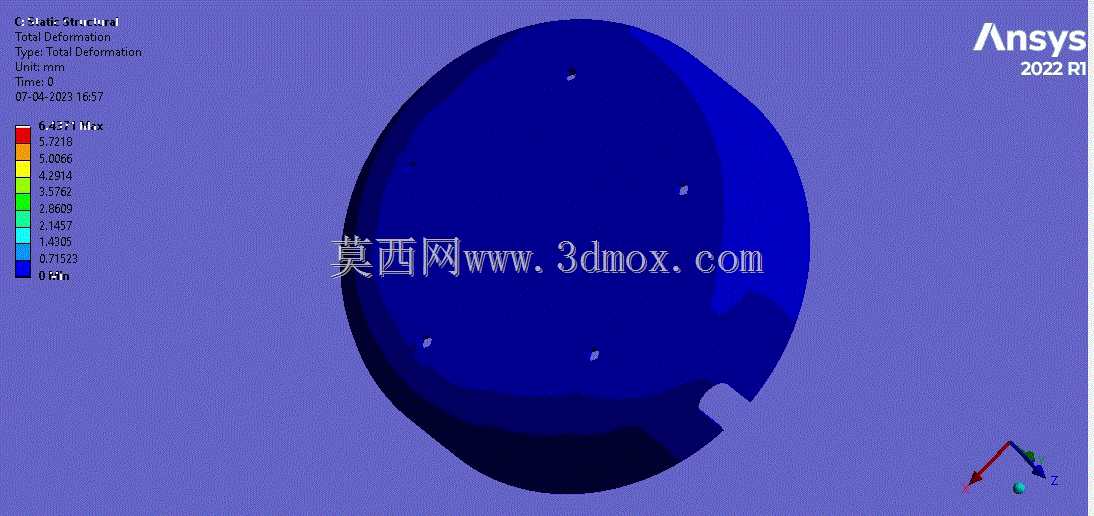

　　从安装边界的适配要求来看，端盖与电机壳体配合的止口尺寸需要按照h7的公差等级加工，保证装配后端盖与电机壳体的同轴度，进而保证轴承室与电机定子的同轴度，让转子转动时的气隙保持均匀。端盖外侧与泵体连接的定位面，需要与轴承室的轴线保持垂直，垂直度公差控制在0.05mm以内，避免泵轴与电机轴对接时出现角向偏差，导致联轴器运行时产生异常磨损。在结构强度验证环节，通过有限元分析对端盖在额定载荷、极限启动载荷、水锤冲击载荷等不同工况下的应力分布、变形量进行模拟，从分析结果可以看到，端盖的最大应力出现在轴承室与法兰盘的过渡圆角位置，设计时将该位置的圆角半径调整为R5，有效降低了应力集中系数，最大变形量出现在端盖的外边缘位置，变形量远小于材料的许用变形值，能够满足长期运行的耐久性要求。

　　在实际工程选型应用中，这类端盖的材质通常选用灰铸铁HT200，该材质具备良好的减振性能与铸造工艺性，能够有效吸收泵组运行时产生的振动，降低整机运行噪音，同时铸造后的毛坯经过时效处理，消除内部残余应力，避免加工完成后出现变形。加工过程中，轴承室的表面粗糙度需要达到Ra1.6，保证与轴承外圈的配合精度，结合面的表面粗糙度达到Ra3.2，保证密封胶条能够充分贴合，实现可靠密封。对于有防腐需求的应用场景，比如化工行业输送腐蚀性介质的离心泵配套端盖，还会在端盖表面做环氧喷涂处理，提升结构的抗腐蚀能力，延长在恶劣工况下的使用寿命。

　　从结构优化的角度来看，这类端盖的设计不能只考虑静态强度，还要兼顾动态特性，通过模态分析可以得到端盖的固有频率，确保其固有频率避开泵组运行时的转动频率与叶片通过频率，避免运行过程中发生共振，导致端盖出现疲劳开裂。同时在端盖的合适位置设置加强筋，加强筋的走向沿着载荷传递的方向布置，在不增加过多壁厚的前提下提升结构的刚度，既控制了生产成本，也降低了端盖的整体重量，方便现场装配与后期维护拆卸。
