小型气动润滑脂挤出供料泵结构设计

　　在精密装配、自动化产线润滑工位、小型轴承定量注脂、电子零部件密封涂覆场景中，这类小型气动驱动的润滑脂挤出泵是替代手动注脂、解决高粘度油脂定量输送的核心执行部件，区别于大型干油集中润滑系统的大流量长距离输送设计，这款设备的定位是小流量、近工位、高精度的单点或小范围多点供脂，适配000#到2#等级的矿物基、合成基润滑脂输送，也可兼容部分中高粘度的密封胶、阻尼脂介质输送。

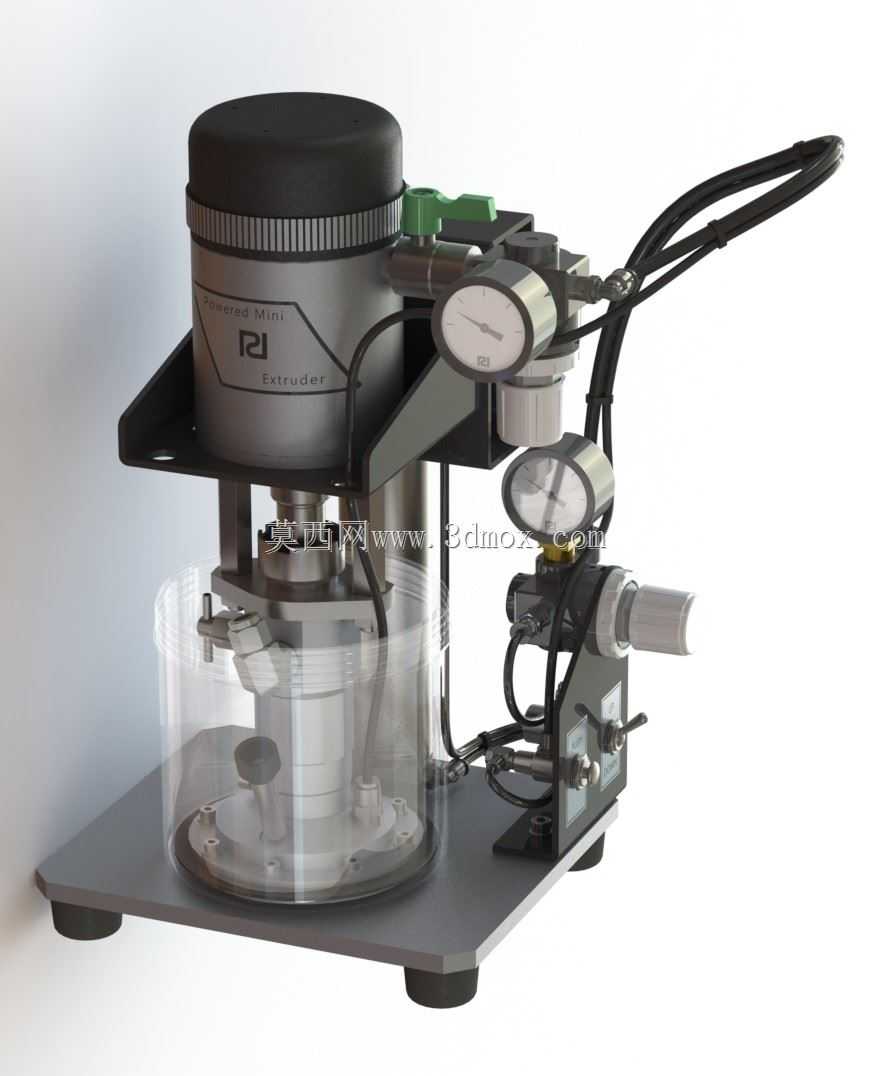

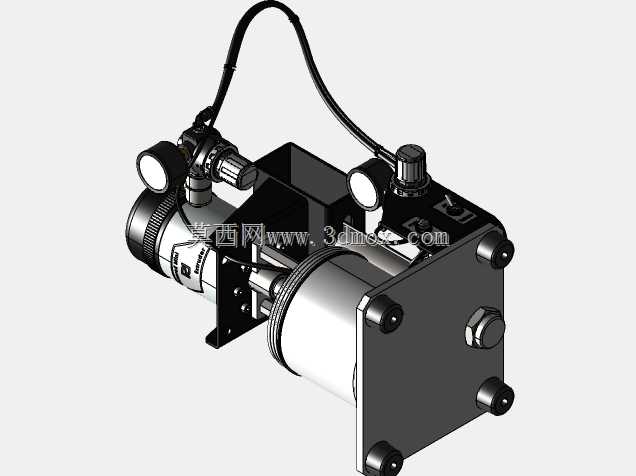

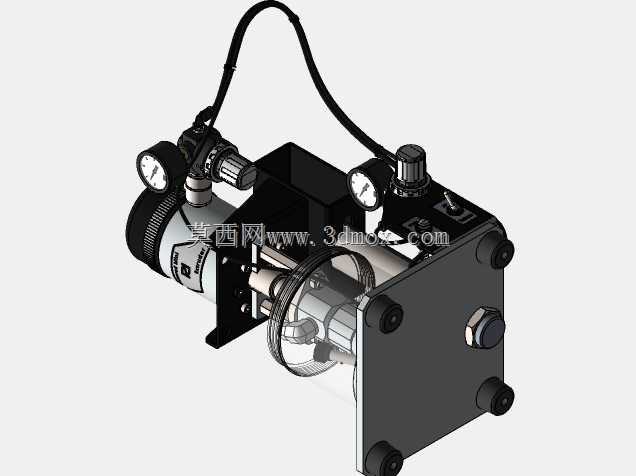

　　从结构布局来看，整机采用台式集成安装设计，底部为带减震脚垫的方形金属安装底板，所有功能组件全部集成在底板上方，无需额外搭建安装支架，可直接放置在工作台面使用，也可通过底板预留的安装孔锁附在设备机架上，整体安装边界控制在极小的台面占用范围内，适合工位旁就近部署，减少长管路输送带来的压力损耗与油脂残留。驱动部分采用顶部立式安装的气动马达作为动力源，马达输出端连接压料盘与柱塞泵芯结构，压料盘与透明储料桶内壁做间隙配合，压料盘上安装的密封圈可随压盘下行持续刮除桶壁残留的油脂，避免介质浪费，同时压料盘的持续下压可以为泵芯入口提供稳定的进料压力，解决高粘度油脂流动性差、泵芯吸空的常见问题。

　　储料部分采用透明硬质工程塑料桶身，操作人员可直接目视观察桶内剩余介质量，无需开盖检查，方便及时补料，桶身与底部泵座、顶部压盘的连接全部采用快拆结构设计，更换不同介质时可快速拆解清洗，避免不同类型油脂混合造成的性能劣化。气路控制部分集成在泵体侧方，包含调压阀、气压表、电磁阀与节流阀组件，两块压力表分别显示进气压力与泵头输出压力，操作人员可根据实际需要的注脂压力调整进气压力，输出压力范围可覆盖0.5MPa到6MPa区间，适配不同粘度介质、不同注脂量要求的工况；气路组件全部采用快插接头连接，后期维护更换配件无需专用工具，电磁阀可直接对接产线PLC控制信号，实现注脂动作的自动化触发，无需人工手动操作阀门。

　　出油口设置在泵体侧方，采用标准外螺纹接口，可直接对接定量注脂阀、涂胶针头或者输脂管路，接口位置做了加厚处理，避免反复拆装接头造成的螺纹滑牙。整机的气路走线全部采用刚性支架固定，避免设备运行过程中管线晃动造成的接头松动、管线磨损问题，所有金属结构件表面都做了阳极氧化或者喷塑处理，可适配车间内存在少量切削液、润滑油气的工作环境，长期使用不会出现锈蚀掉漆的问题。

　　在设计细节上，这款泵针对小剂量供脂场景做了多处优化：首先是泵芯采用小直径柱塞结构，单次柱塞行程的输出排量控制在极小范围内，配合出口端的定量阀可实现0.1g级的注脂精度，满足微型轴承、精密齿轮等小零件的定量润滑需求；其次是压料盘上设置了排气孔，首次装入油脂或者补料后可快速排出泵内空气，避免输出介质中夹杂气泡造成的注脂量不稳定；另外整机的运动部件全部做了封闭防护，外露的运动间隙都设置了防尘密封圈，避免车间内的金属粉尘、碎屑进入泵体内部造成的泵芯磨损、密封件刮损问题，延长设备的维护周期。

　　从安装适配性来看，底部四个减震脚垫可抵消气动马达运行过程中产生的轻微振动，直接放置在工作台面时不会出现滑移、振动异响的问题，如果需要集成到自动化设备内部，可拆除底部脚垫，利用底板上的四个沉头安装孔直接锁附在设备安装板上，安装孔位采用通用孔距设计，可适配多数小型自动化设备的安装基准。设备的进气口采用标准气动快插接口，接入工厂常规0.6-0.8MPa的压缩气源即可工作，无需额外配置增压设备，对于没有集中气源的场景，也可搭配小型静音空压机使用，部署灵活性较高。

　　在实际工况使用中，这类挤出泵可覆盖的场景包括：小型轴承装配线的定量注脂、直线导轨滑块出厂前的润滑脂填充、电子连接器的密封硅脂涂覆、小型齿轮箱的装配注油、五金零件的防锈脂涂抹等，相比手动注脂枪，其输出压力稳定、注脂量一致性好，可大幅降低人工操作的劳动强度，同时减少油脂的过量涂抹造成的浪费与污染；相比大型集中润滑系统，其体积小、部署灵活、成本更低，适合单工位、小批量的生产场景使用。结构设计上充分考虑了一线操作人员的使用习惯，所有调节旋钮、压力表都朝向操作侧，调整参数、观察压力时无需侧身或者挪动设备，储料桶的开盖锁扣设置在桶身外侧，补料时只需扳开锁扣即可取下桶盖放入标准包装的油脂罐，无需额外转移介质，减少补料过程中的油脂污染与浪费。
