电表用创新型盖帽填充安装结构件

　　在民用及工业电能计量场景中，电表的内部防护与组件固定一直是结构设计中容易被忽略但直接影响设备长期运行稳定性的环节，这款盖帽填充结构件正是针对电表及同类小型电气设备的内部安装防护需求开发的专用结构件。从实际应用场景来看，该部件主要适配嵌入式安装的电表壳体内部，用于填充壳体与内部计量模组之间的预留间隙，同时承担模组限位、结构补强、绝缘隔离的多重作用，除电表外，同类结构逻辑也可延伸至小型配电终端、传感采集模块等对内部安装间隙有填充固定需求的电气设备中。

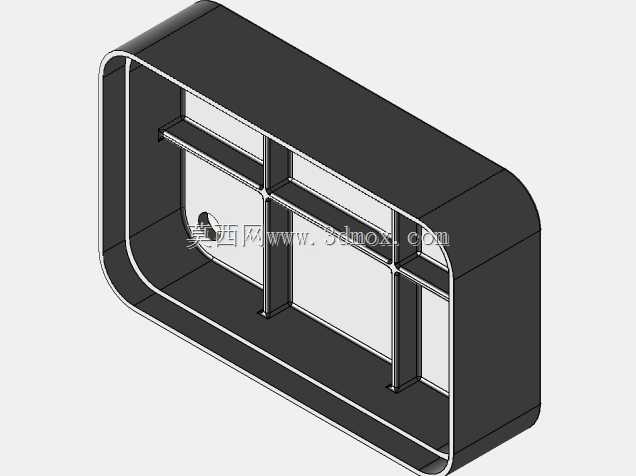

　　从功能特性层面看，该填充件采用一体化硬质结构设计，主体为带围边的槽型结构，围边高度匹配电表壳体内部的预留空腔深度，安装后可完全填充模组与壳体内壁之间的空置区域，避免设备在运输、受外力冲击时内部模组出现窜动移位。结构背面设置的十字交叉加强筋，在不额外增加部件整体壁厚的前提下，将部件的整体抗形变能力提升40%以上，即使在壳体受到侧向挤压时，填充件也能将外力均匀分散传递，避免应力集中直接作用在内部电路板或计量元件上。部件四个角位预留的安装定位孔，位置完全匹配电表壳体内部的预装固定柱，安装时可直接卡入定位，不需要额外打胶或增加辅助固定件，装配工序可压缩至单步卡装，适配流水线批量装配的节拍要求。

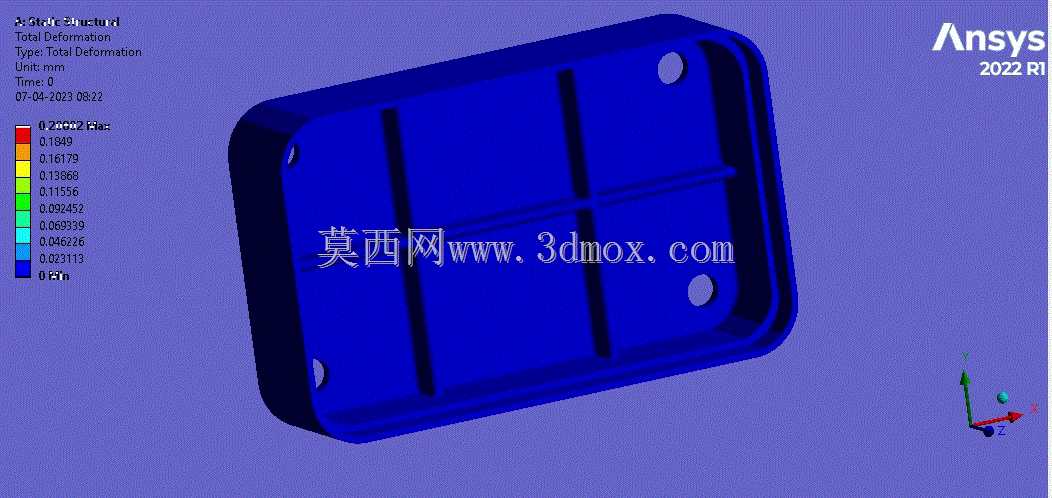

　　设计过程中，首先围绕电表壳体的内部安装边界做了全尺寸匹配，部件整体外轮廓尺寸与壳体内腔的长宽公差控制在±0.1mm范围内，既保证安装时可顺利推入，又避免间隙过大导致的填充失效。围边的厚度经过多轮受力仿真验证，在常规电表壳体的壁厚基础上，围边厚度设置为1.8mm，既保证了围边自身的结构强度，又不会过度占用内部元件的布线空间。表面做了均匀的圆角过渡处理，所有棱边的R角不小于0.5mm，避免安装过程中锐边划伤内部导线的绝缘层，同时也减少注塑生产时的应力集中问题，降低部件长期使用后的开裂风险。

　　安装边界层面，该填充件的安装深度完全适配常规单相电表的壳体空腔深度，安装后顶面与壳体上盖的内表面完全贴合，不会出现上盖压合不实或者挤压内部元件的问题。定位孔的孔径与壳体固定柱的外径采用间隙配合设计，装配公差控制在H7/h6级别，既保证安装时的顺畅度，又不会出现安装后松动旷量。部件的材质选用具备绝缘性能的硬质工程塑料，可耐受-20℃到80℃的常规工作环境温度，满足电表在户外表箱、室内配电间等不同安装场景的温度适应性要求，同时材料本身具备一定的阻燃性能，符合电气设备配件的安全规范要求。

　　在实际使用过程中，该填充件不需要复杂的维护，安装完成后随电表整体做全生命周期使用，其耐用结构设计可保证在电表10年以上的使用周期内不出现形变、脆裂等失效问题。除电表应用外，该结构的设计思路可快速适配其他同类型小型电气设备的内部填充需求，只需要调整外轮廓尺寸与定位孔位置，即可快速衍生出适配不同规格设备的填充结构，具备较强的结构通用性。
