高性能鼓风机组件结构设计与仿真分析

　　在工业通风、工艺送风、车间环境调控等场景中，鼓风机是承担气体输送、压力提升的核心动设备，其运行效率、结构可靠性直接决定整套通风或工艺系统的能耗水平与连续运行周期。这款鼓风机组件的设计，从一开始就瞄准常规离心风机在高背压工况下效率偏低、长期运行易出现叶片疲劳损伤的痛点，在结构层面做了多轮迭代优化。

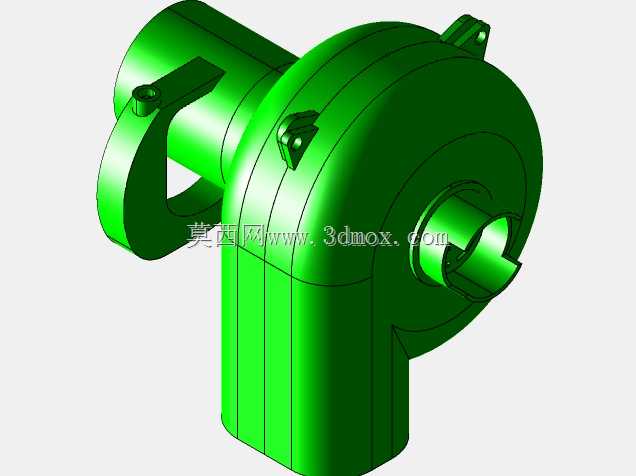

　　从整体结构来看，该组件采用蜗壳+离心叶轮+进风口连接段的经典布局，但在细节尺寸上做了针对性调整：蜗壳的型线没有采用常规的等宽矩形截面设计，而是顺着叶轮出口的气流方向做了渐扩式的流道截面变化，每一段的扩压角度都控制在气流不发生脱流的阈值以内，避免流道内出现涡流区造成额外的压力损失。叶轮部分的叶片采用了后向三元扭曲构型，叶片的安装角从叶轮入口到出口做了连续的渐变匹配，入口段的角度对准气流进入叶轮的相对来流方向，最大限度降低入口冲击损失，出口段的角度则匹配蜗壳的入口气流角，让叶轮甩出的气流能够平顺进入蜗壳流道，减少动静部件之间的干涉损失。

　　安装边界方面，该组件的进风口采用标准的圆形法兰连接结构，法兰上的螺栓孔位按照通用通风管道的连接规范做了等距布置，能够直接和同管径的送风管道、过滤装置出口对接，不需要额外做转接法兰；出风口设置在蜗壳的切向方向，同样采用法兰连接结构，其中心高度、法兰端面的平面度公差都控制在常规工业安装的允许范围内，现场安装时只需要调整进出口管道的同轴度，不需要对组件本身做二次加工。组件的底部设置了一体化的安装支脚，支脚上的长条形安装孔可以适配一定范围内的安装位置偏差，降低现场安装的对位难度，支脚的承重面做了加厚处理，能够承受整机运行时的动载荷，避免长期运行出现支脚变形导致的叶轮碰擦故障。

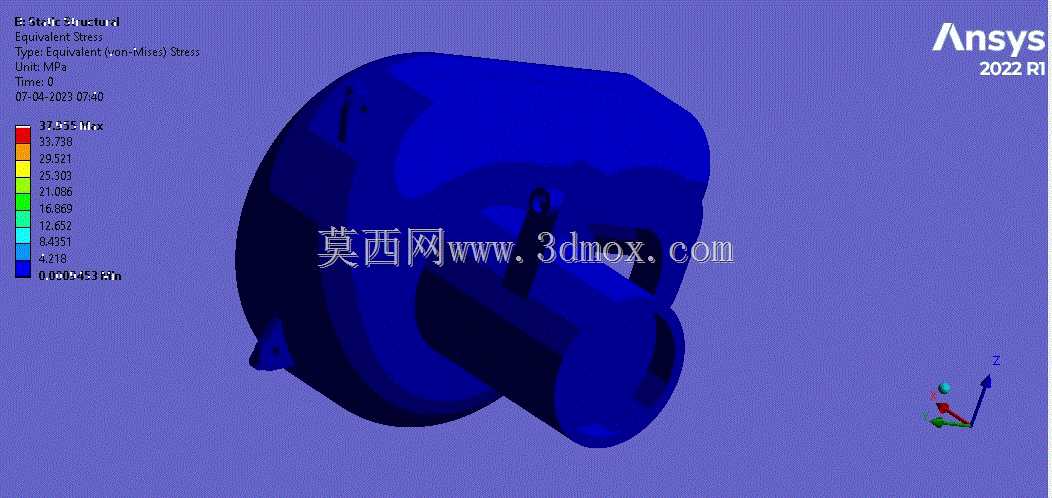

　　功能特性上，这款组件的设计兼顾了效率与结构强度：叶轮的轮盘和轮盖采用等强度设计思路，不同半径处的壁厚根据离心应力的分布做了差异化调整，在应力集中的叶片与轮盘连接位置做了圆角过渡处理，避免应力集中导致的疲劳裂纹萌生；蜗壳的壁厚根据内部压力分布做了匹配，高压侧的壁厚适当加厚，低压侧在保证刚度的前提下做了减重处理，平衡整机重量与结构刚度。在仿真验证环节，针对不同转速、不同背压工况下的流场分布做了全流道计算，捕捉到了叶轮出口的尾迹区分布、蜗壳内的二次流发展规律，根据仿真结果微调了叶片出口边的修型角度，将设计工况点的全压效率提升了近6个百分点；同时对叶轮组件做了结构应力计算，校核了额定转速下的离心应力、气动载荷叠加下的变形量，确保叶轮最大变形量小于和蜗壳之间的设计间隙，运行过程中不会出现动静碰擦，应力水平低于材料的许用疲劳极限，满足长期连续运行的寿命要求。

　　在实际应用场景中，这款鼓风机组件既可以用于工厂车间的全面通风换气，输送常温空气完成车间内的余热、余湿排出，也可以适配除尘系统、物料气力输送系统，在一定浓度的含尘气体工况下稳定运行，经过优化的流道结构不容易出现积尘问题，减少日常维护的清理频次。和同参数规格的常规鼓风机相比，该组件在设计工况点的运行噪声更低，这得益于流道内的气流流动更平顺，没有明显的涡流脉动带来的气动噪声，对于车间环境噪声控制要求较高的场景也能适配。设计过程中还考虑了部件的互换性，叶轮、进风口、轴承座等易损部件都采用了标准化的接口尺寸，后期维护时可以直接更换对应部件，不需要对整机做拆解替换，降低运维成本。
