简易高刚性钢管式卡丁车承载底盘结构

　　在非道路休闲运动车辆、小型场地竞技载具的开发流程中，底盘作为所有部件的安装基体，其结构合理性直接决定整车的操控表现、使用寿命与维护成本。这套卡丁车底盘采用等截面圆管弯折后拼焊成型的框架式结构，没有采用复杂的冲压钣金拼接方案，核心考量是降低小批量制作的加工门槛，同时保证足够的扭转刚度与弯曲强度，适配个人DIY制作、小型场地运营车辆改装等多类应用场景。

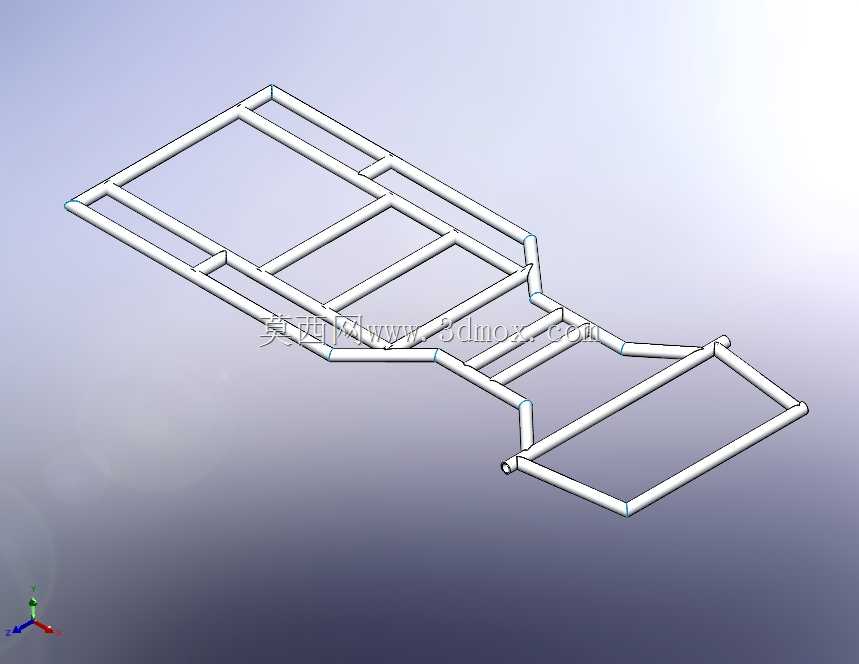

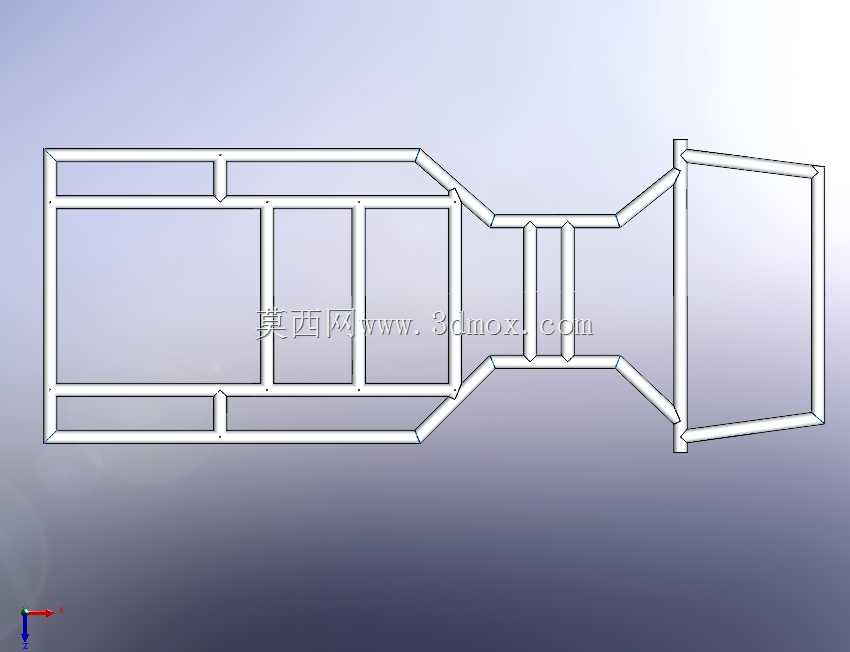

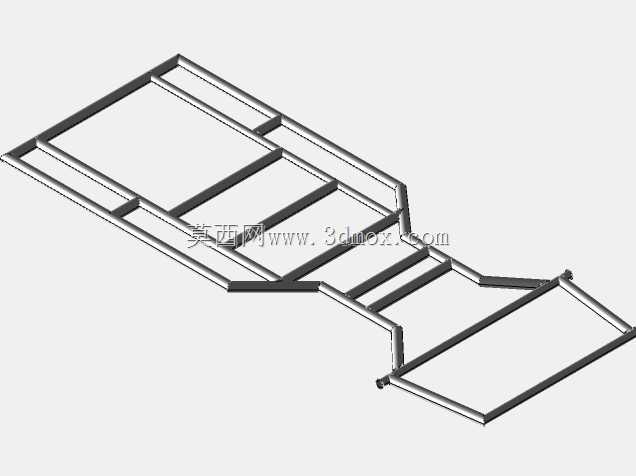

　　从结构布局来看，底盘前段收窄的框架区域为转向机构安装位，预留了转向立柱固定支座、转向拉杆摆臂的安装孔位，两侧纵梁的间距匹配常规卡丁车转向轮的轮距参数，不会出现转向过程中轮胎与车架剐蹭的问题；中段为乘员乘坐区，框架内部预留了足够的座椅安装空间，两侧边梁的高度刚好适配常规卡丁车座椅的侧挂安装点，乘员落座后重心处于车架几何中心附近，能有效降低过弯时的侧倾力矩，提升操控稳定性；后段加宽的框架区域为动力总成安装位，可适配单缸汽油机、轮毂电机等不同类型的动力单元，后横梁上预留的安装孔位可直接固定后桥支架、制动主缸等部件，不需要额外制作转接支架。

　　设计过程中优先对受力路径做了优化，所有管材的拼接节点都避开了应力集中的弯折区域，乘员区下方的多道横向加强筋将整段纵梁的跨度拆分，避免长时间承受交变载荷后出现纵梁下挠变形的问题；转向区与动力区的过渡段采用斜向撑管连接，将前轮受到的冲击载荷、动力输出的反作用力直接分散到两侧主纵梁上，不会在框架转角位置出现应力集中导致的焊缝开裂。管材规格的选择兼顾了重量与强度，主纵梁采用壁厚2.5mm的无缝圆管，横向加强撑采用壁厚2mm的同规格圆管，整体整备重量控制在18kg以内，单人即可完成搬运与组装，同时满载状态下（含乘员、动力总成、燃油或电池组总重150kg），车架的最大变形量不超过1.2mm，完全满足场地竞技行驶的刚度要求。

　　安装边界方面，车架整体长度适配1600-1800mm的常规卡丁车轴距，宽度方向最宽处为1200mm，刚好符合国内多数室外卡丁车场地的车道宽度要求，不需要额外调整轮距即可适配场地运营的通用防护栏间距；车架底部的离地间隙设计为80mm，在平整铺装场地行驶时不会出现底盘托底的问题，同时低重心布局能进一步提升过弯极限。所有安装孔位都采用统一的孔径规格，适配M8、M10两类常用的紧固件，制作时不需要准备特殊规格的螺栓，维护更换配件的通用性极强。

　　从实际使用场景来看，这套底盘既可以作为入门级休闲卡丁车的基体，搭配通用的转向、制动、动力部件快速组装成整车，用于个人休闲娱乐、青少年卡丁车教学使用；也可以作为改装基底，根据不同的赛事规则加装防滚架、减震支座等部件，升级为入门级竞技卡丁车使用。框架式的结构也方便后续加装各类附属部件，比如侧边的防护杠、前部的防撞缓冲块、后部的消音器固定支架等，不需要对主框架做切割修改，仅通过管夹即可完成附件固定，大幅降低后续改装的加工难度。

　　结构设计上没有采用多余的冗余部件，所有管材都参与承载受力，没有为了外观增加无功能的装饰性结构，焊接时所有接缝都采用满焊工艺，焊后打磨平整即可做喷塑或喷漆防锈处理，整体加工流程仅需要管材切割机、弯管机、普通交流弧焊机即可完成，不需要大型冲压、模具设备，非常适合小批量制作或者个人手工打造。针对日常使用中容易出现的磕碰问题，车架前部、后部的横梁都突出于主体框架，发生轻微碰撞时首先接触受力，不会直接损伤主承载结构，轻微变形后仅需要简单校正即可继续使用，维护成本远低于一体式冲压成型的底盘结构。
