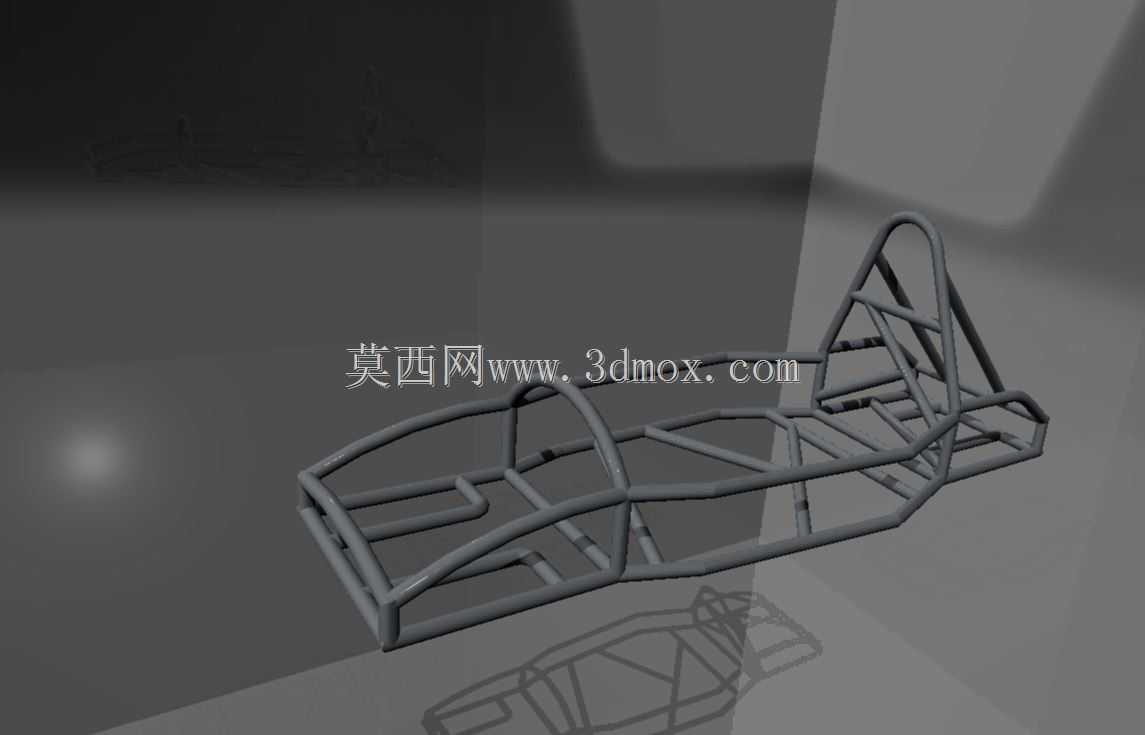

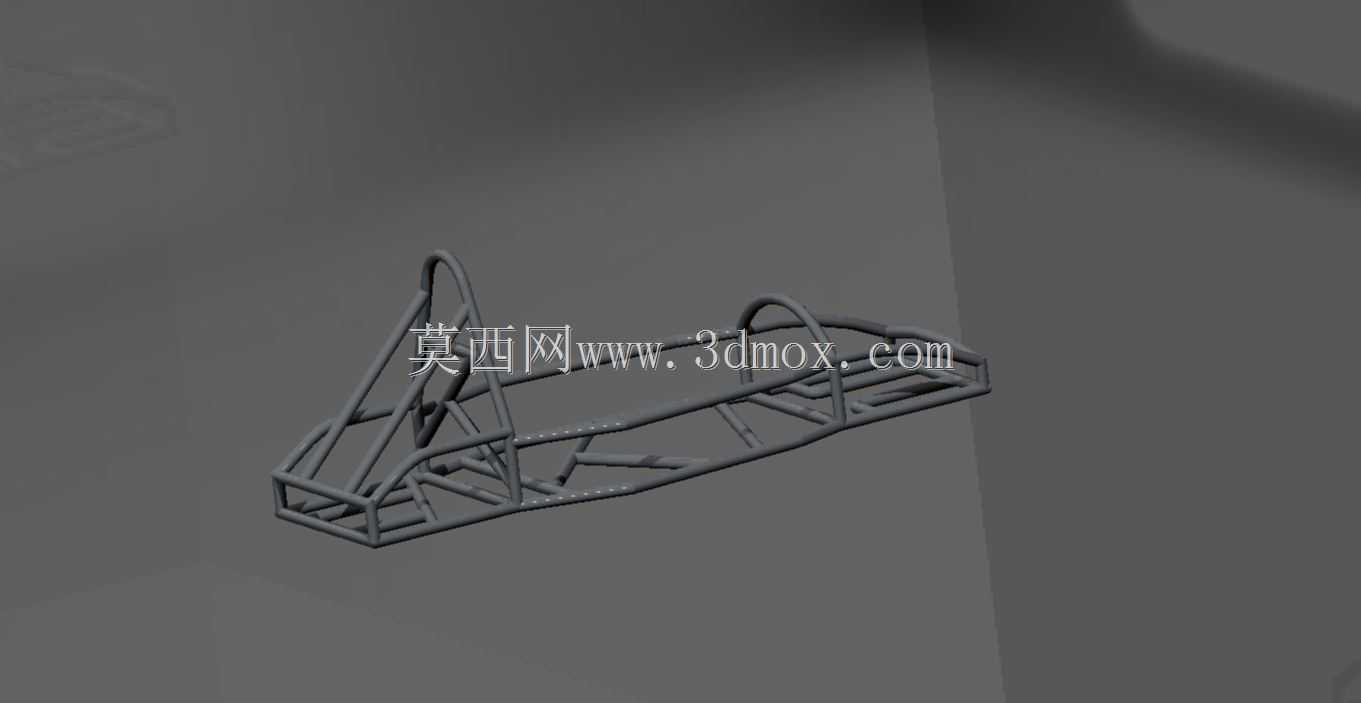

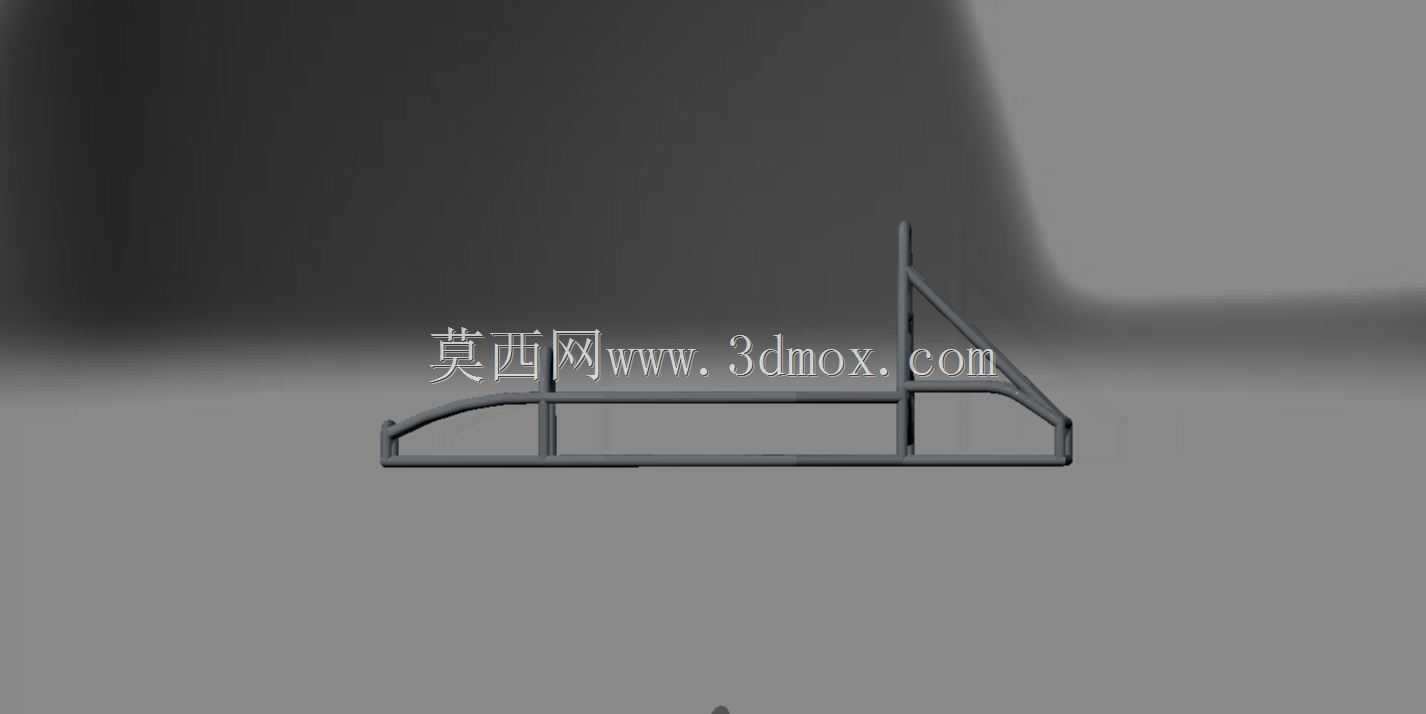

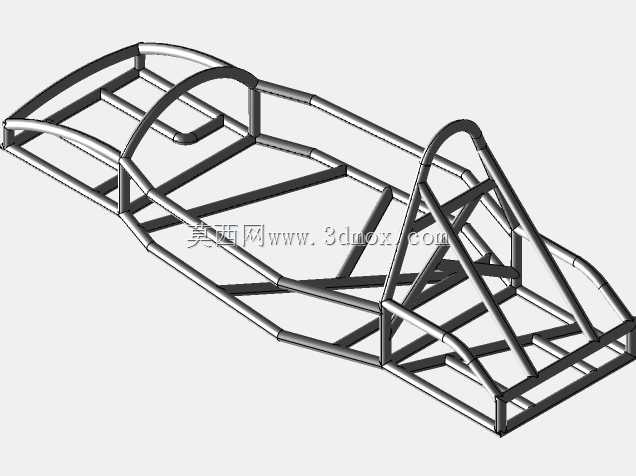

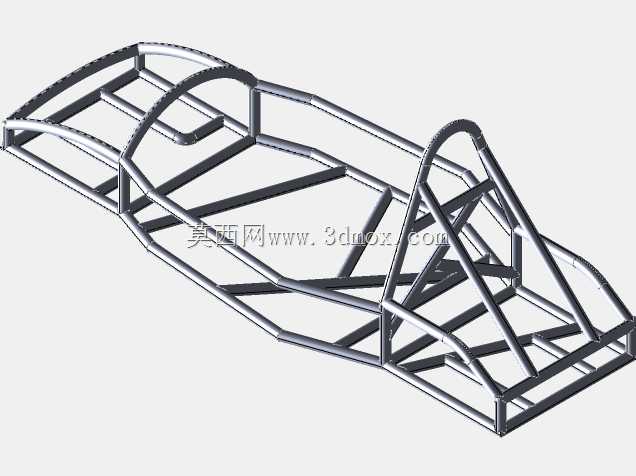

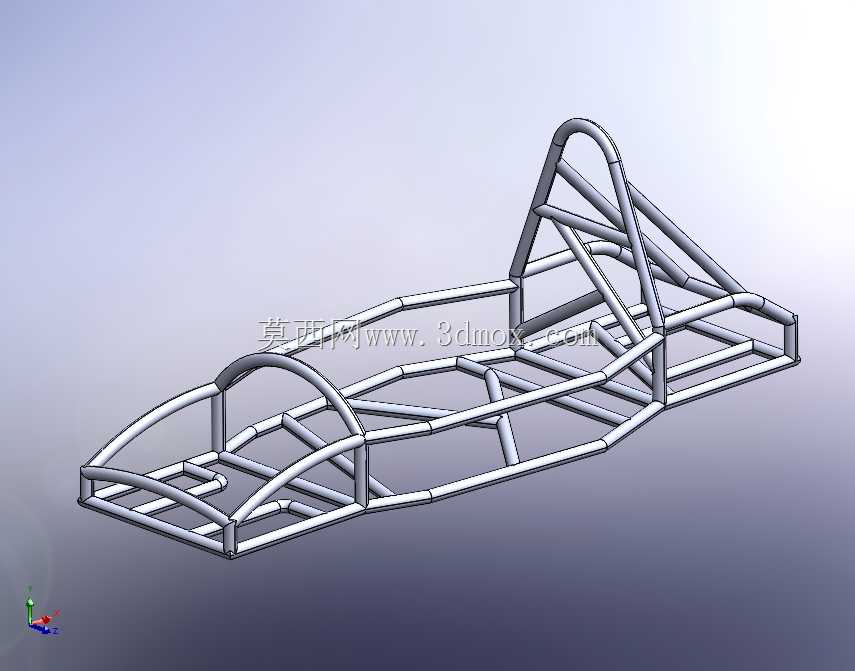

高强度双层管式卡丁车车架底盘结构设计

　　在场地娱乐卡丁车、入门级竞速卡丁车的实际运营与赛事场景中，底盘作为整车所有部件的安装基体，直接决定车辆的动态响应特性、碰撞安全冗余以及长期使用的结构耐久度。常规单层管架底盘在高频次的场地绕桩、连续颠簸路面冲击下，容易出现主纵梁焊接位置应力集中开裂、侧向过弯时车架扭转刚度过大导致轮胎抓地力分配不均的问题，同时部分轻量化设计的单层底盘在发生低速碰撞时，变形区域容易侵入驾驶舱，对驾驶员造成额外伤害。这款双层结构的管式底盘，正是针对上述实际使用痛点完成的结构优化设计，核心围绕强度提升、耐久强化、重量控制三个核心维度做平衡。从结构设计逻辑来看，整个底盘采用冷拔无缝钢管作为主体承载材料，主承载层沿整车纵向布置两根通长主纵梁，

　　纵梁截面尺寸根据不同区域的受力梯度做差异化选择：前舱安装转向机、前防撞梁的区域采用稍大管径的管材，承受正面碰撞的冲击载荷；中部驾驶舱区域在主纵梁之间增加横向连接横梁与斜向加强筋，形成多个稳定的三角形承载结构，避免驾驶员脚下区域、座椅安装位置在长期交变载荷下出现形变；后部动力安装区域预留了发动机、后桥、传动系统的安装点位，所有安装位都设计了双层管贴合的加强结构，避免动力总成的持续振动导致安装孔位开裂。区别于常规单层底盘的设计，这款产品在主承载层的上方，沿着驾驶舱轮廓、侧边防撞区域增加了一层辅助承载管架，两层管架之间通过短管段满焊连接，相当于在原有车架的基础上增加了一层连续的加强筋结构，这种设计不需要整体加大所有管材的壁厚，

　　就能让整车的扭转刚度提升40%以上，同时整体重量仅比同强度单层底盘增加不到8%，兼顾了轻量化与结构强度的需求。从安装边界与尺寸适配来看，整个底盘的轮距、轴距参数完全符合国内场地娱乐卡丁车的通用规范，前悬安装点适配常规的双摇臂独立转向结构，转向机安装位预留了足够的调整空间，可以适配不同齿数比的转向机来满足娱乐、竞速不同场景的转向手感需求；驾驶舱区域的座椅安装位设计了多组可调安装孔，能够适配不同身高的驾驶员，同时侧边防撞的双层管结构突出于驾驶舱外侧120mm，在发生侧面碰撞时能够先通过外层管架吸收冲击能量，避免碰撞力直接传递到驾驶舱内部；后部动力区域的安装点位兼容主流的168F、200cc级别卡丁车专用发动机，

　　后桥安装位的宽度匹配常规的1米后轴，不需要额外做改装就能直接适配市面上绝大多数的卡丁车通用配件，大幅降低后期维护更换配件的成本。从实际使用场景的适配性来说，这款底盘既可以用于商业卡丁车场的日常运营车辆，双层结构的抗疲劳特性能够让车架的使用寿命比普通单层底盘提升两倍以上，减少场地运营方的设备维护更换频率；也可以用于入门级卡丁车赛事的参赛车辆，足够的扭转刚度能够让车辆在连续过弯时保持更好的轮胎接地性，提升圈速表现，同时额外的结构冗余也能在赛事碰撞中更好的保护驾驶员安全。在结构细节处理上，所有管材的连接位置都做了相贯线切割处理，保证管材之间的贴合面积达到最大，焊接位置全部采用满焊工艺，焊后做应力释放处理，避免长期使用中出现焊道开裂的问题；底盘底部的管线布置区域预留了专门的走线卡槽，能够把刹车油管、油门拉线、电路线束全部固定在卡槽内，避免行驶中管线被飞石打坏或者被运动部件干涉；前防撞梁的安装位置设计了可溃缩的连接结构，在发生正面碰撞时能够先通过防撞梁的溃缩吸收一部分能量，再把剩余载荷传递到主纵梁上，进一步提升碰撞安全性。
