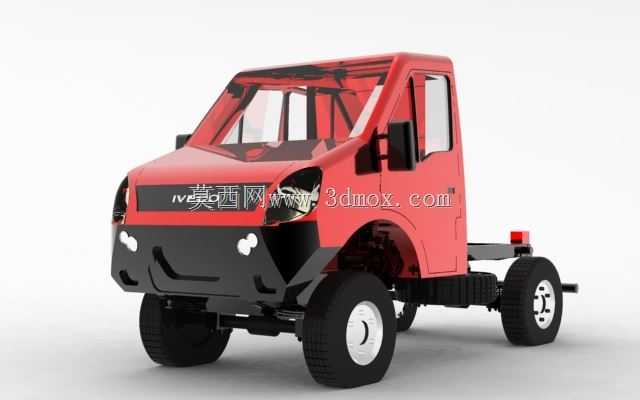

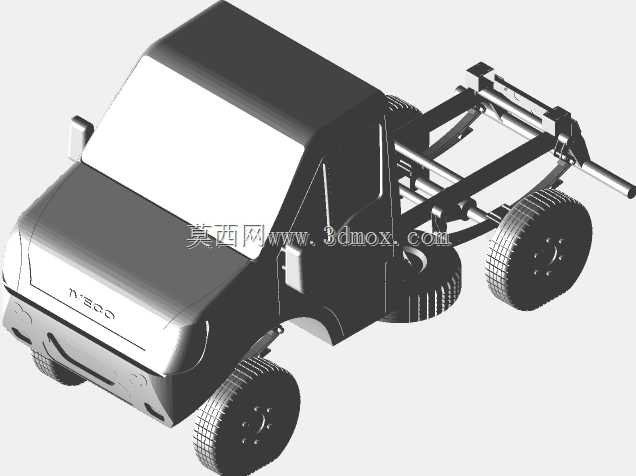

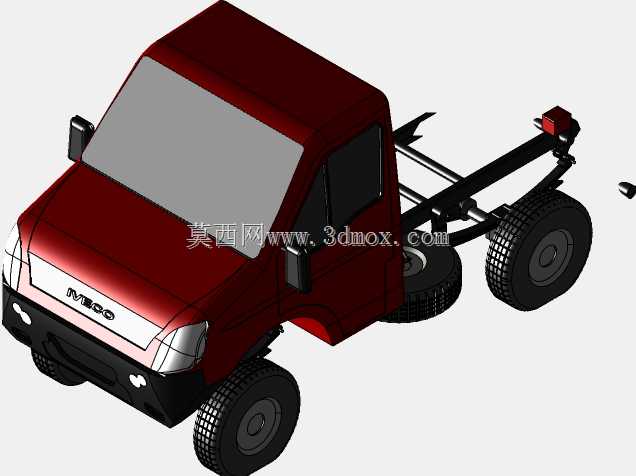

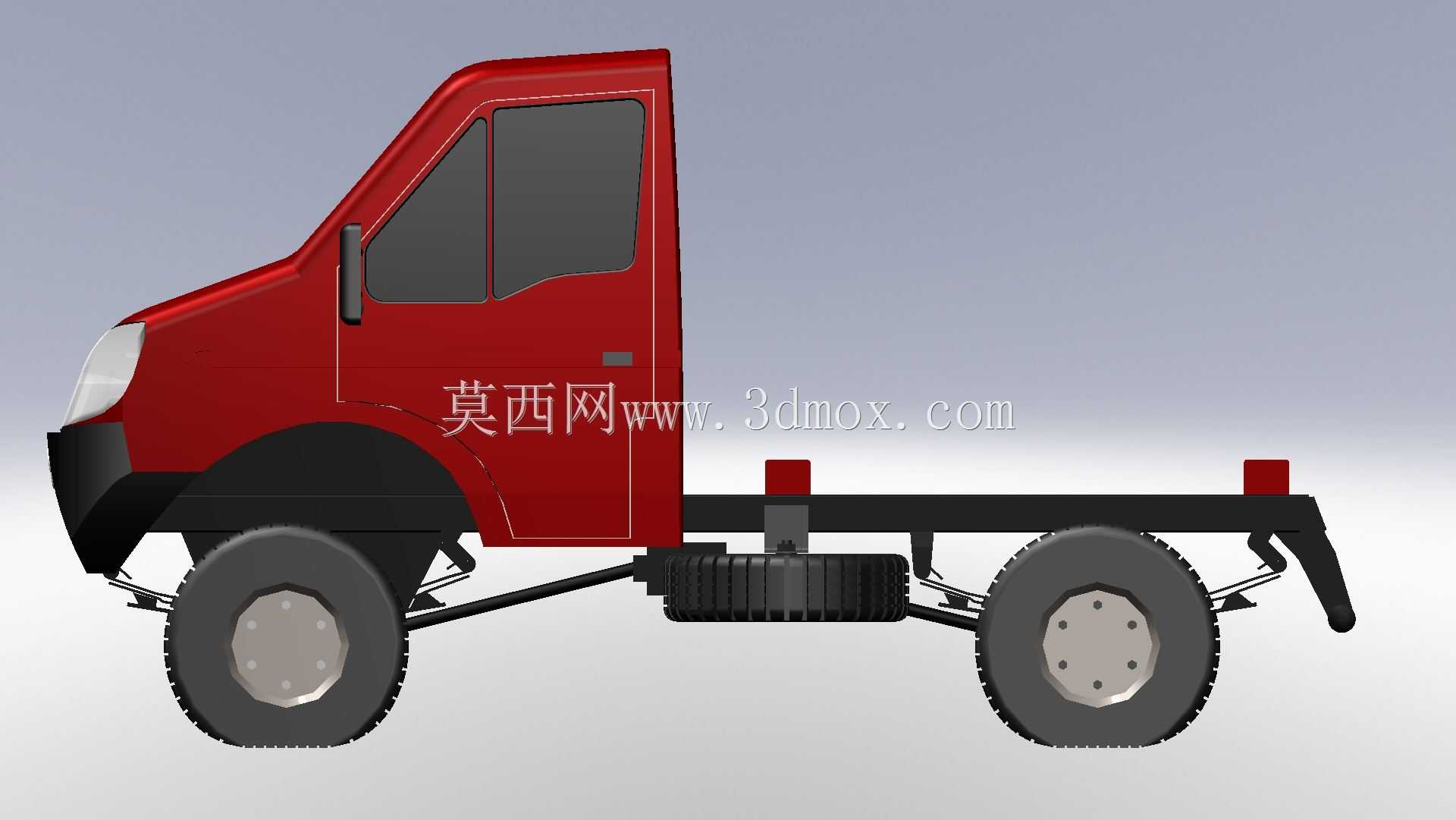

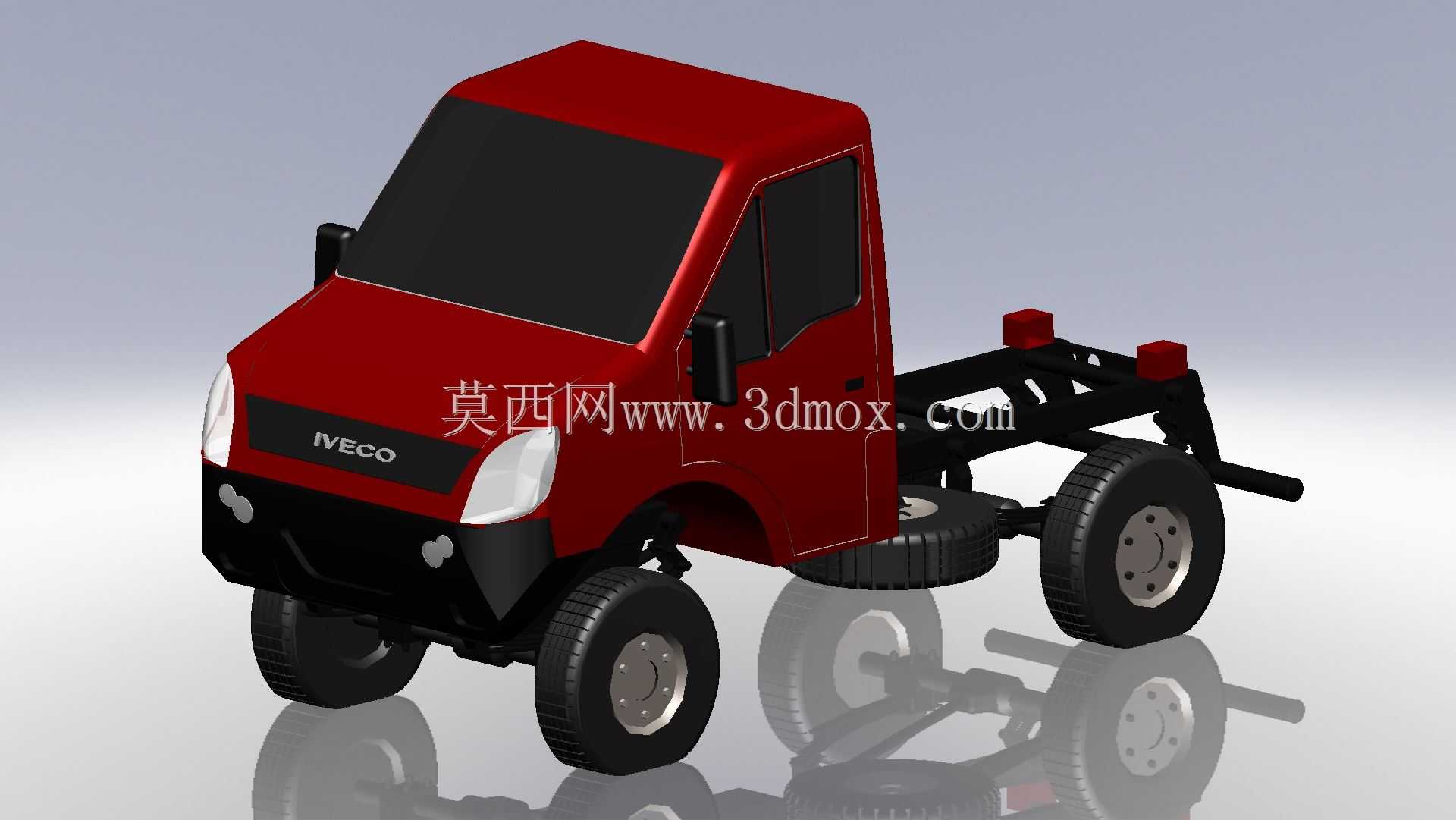

依维柯Daily四驱轻型商用车底盘结构设计

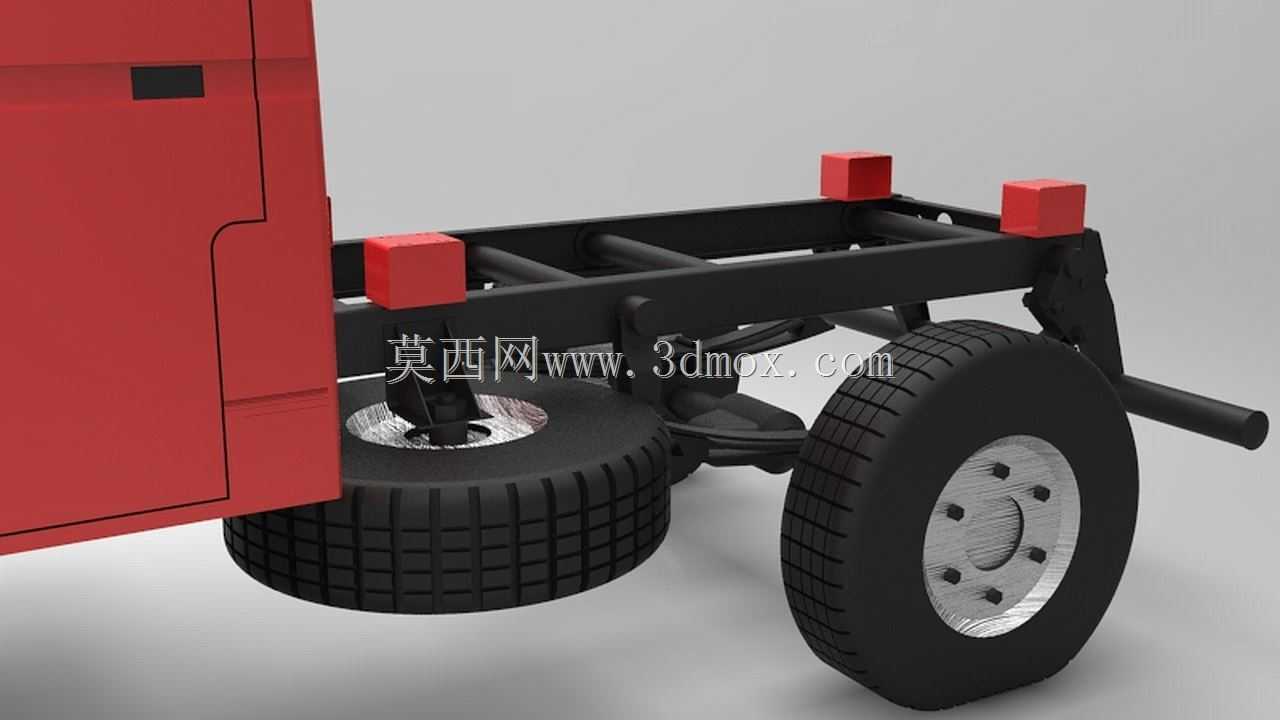

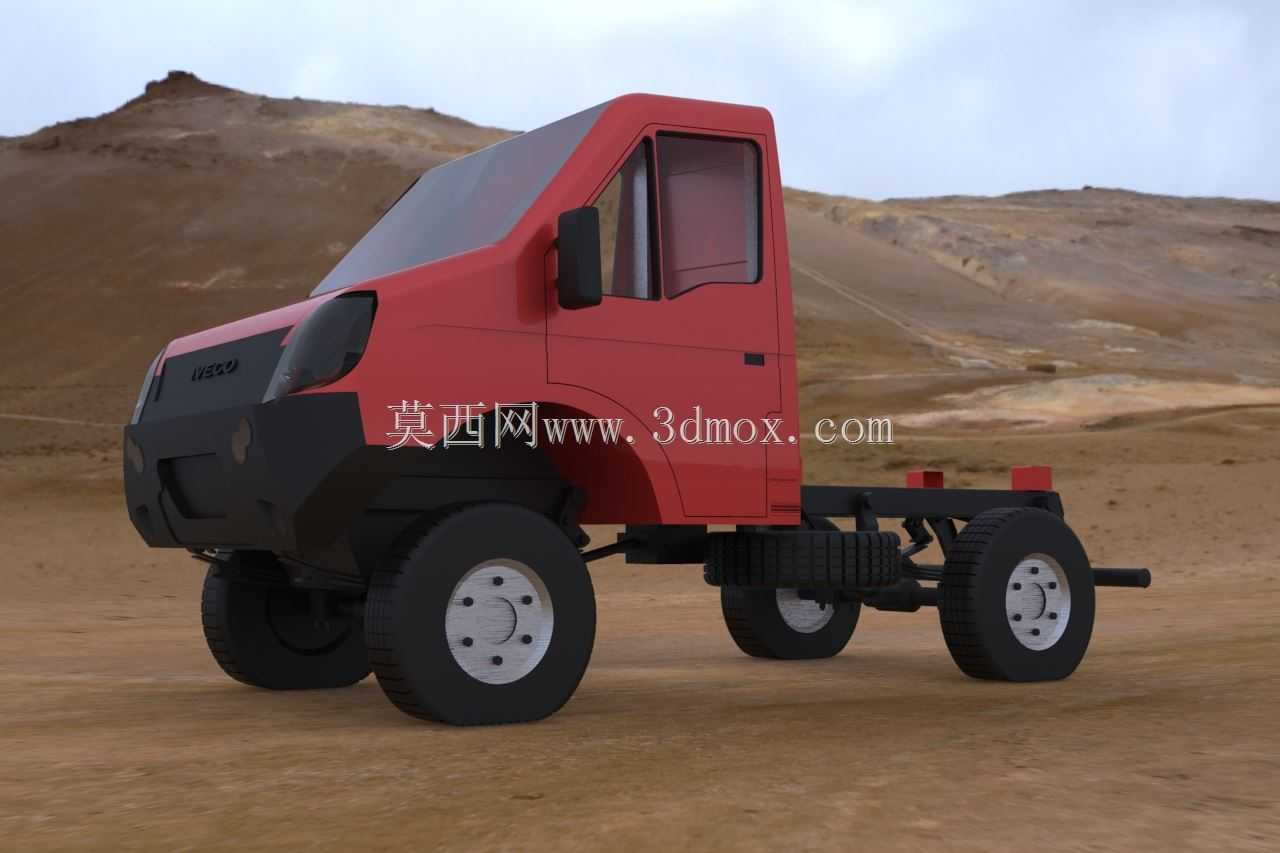

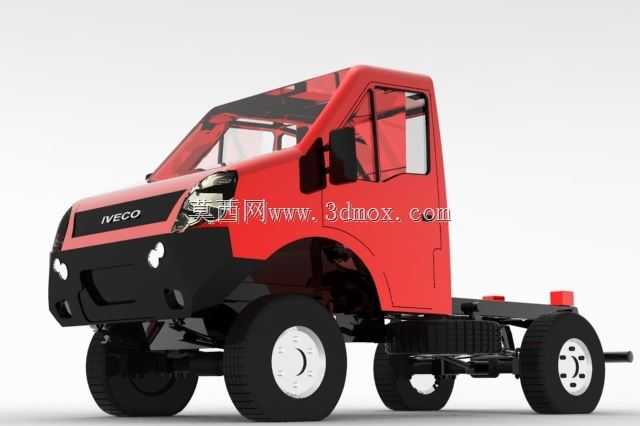

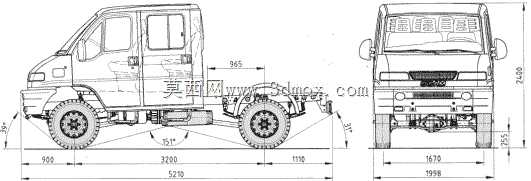

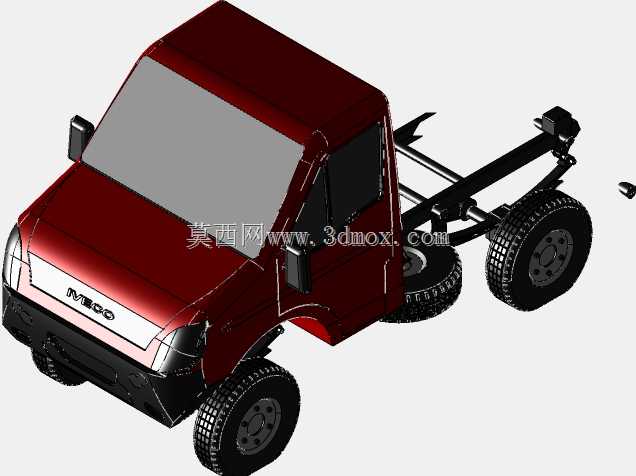

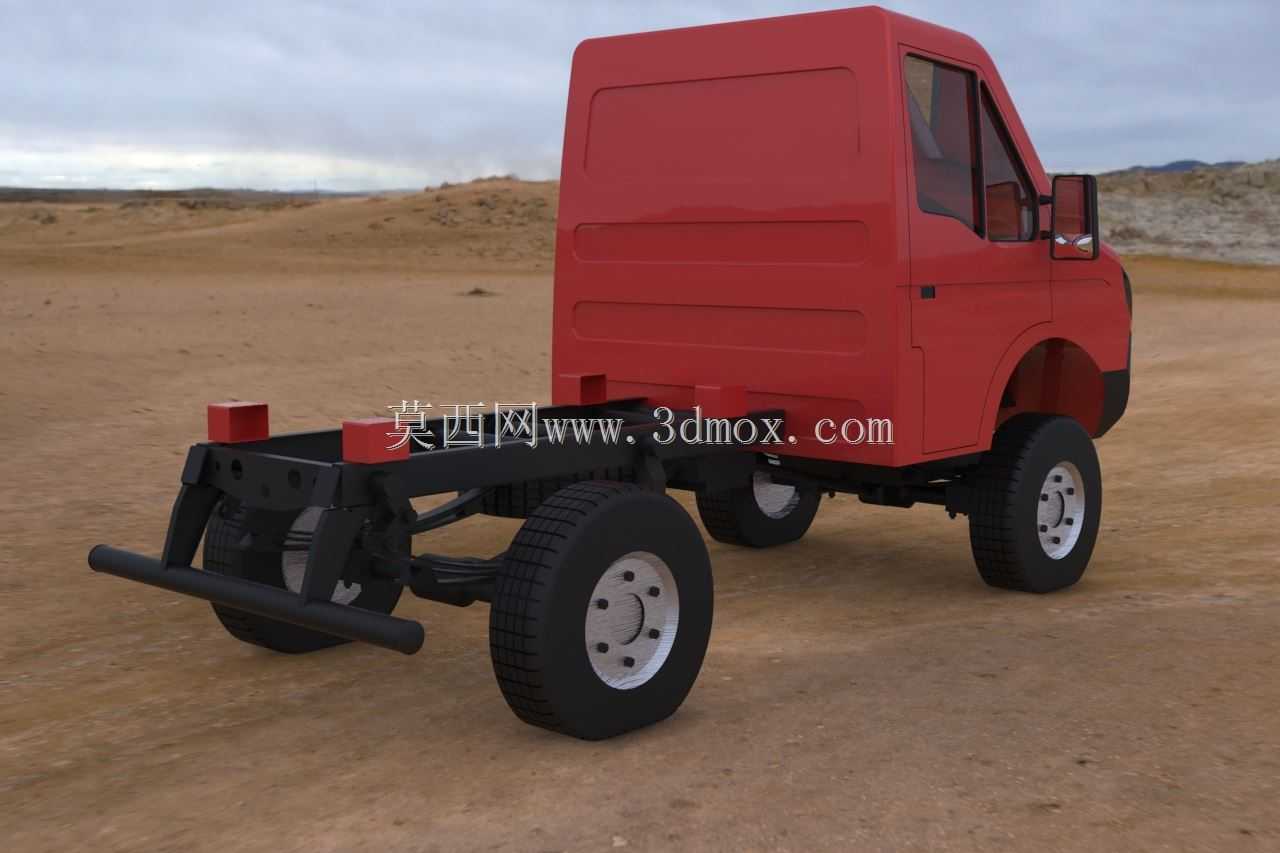

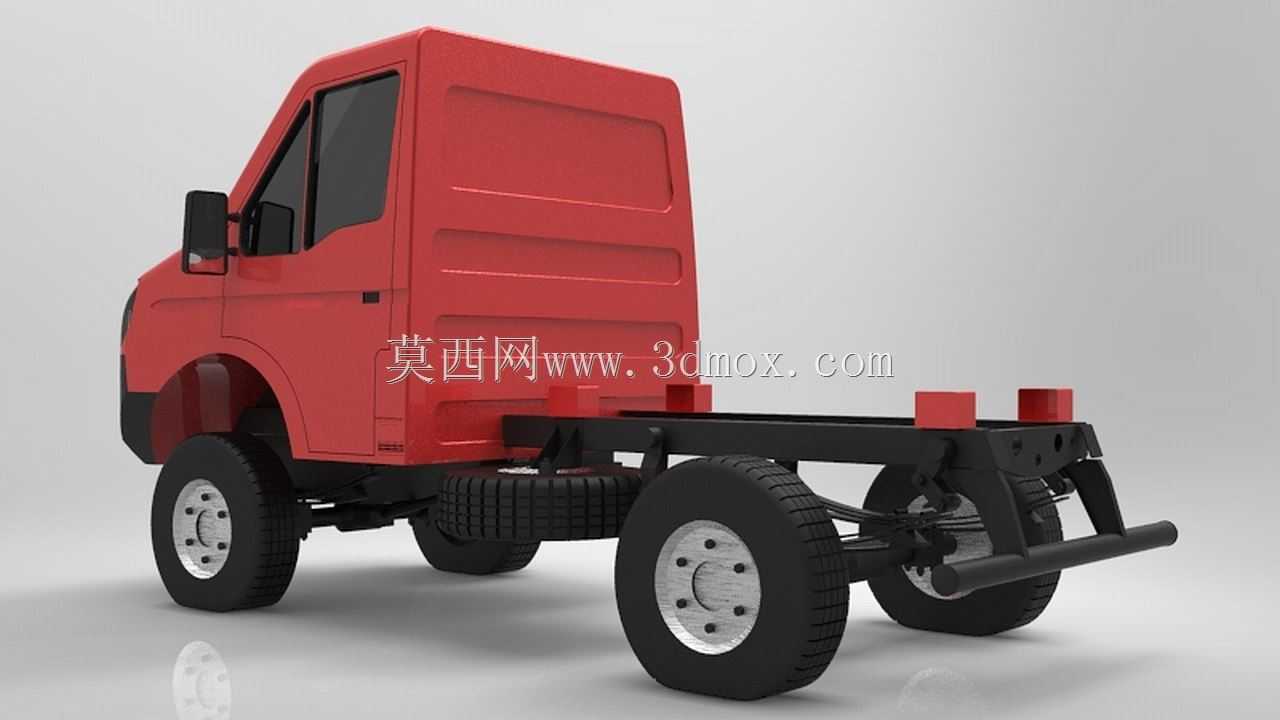

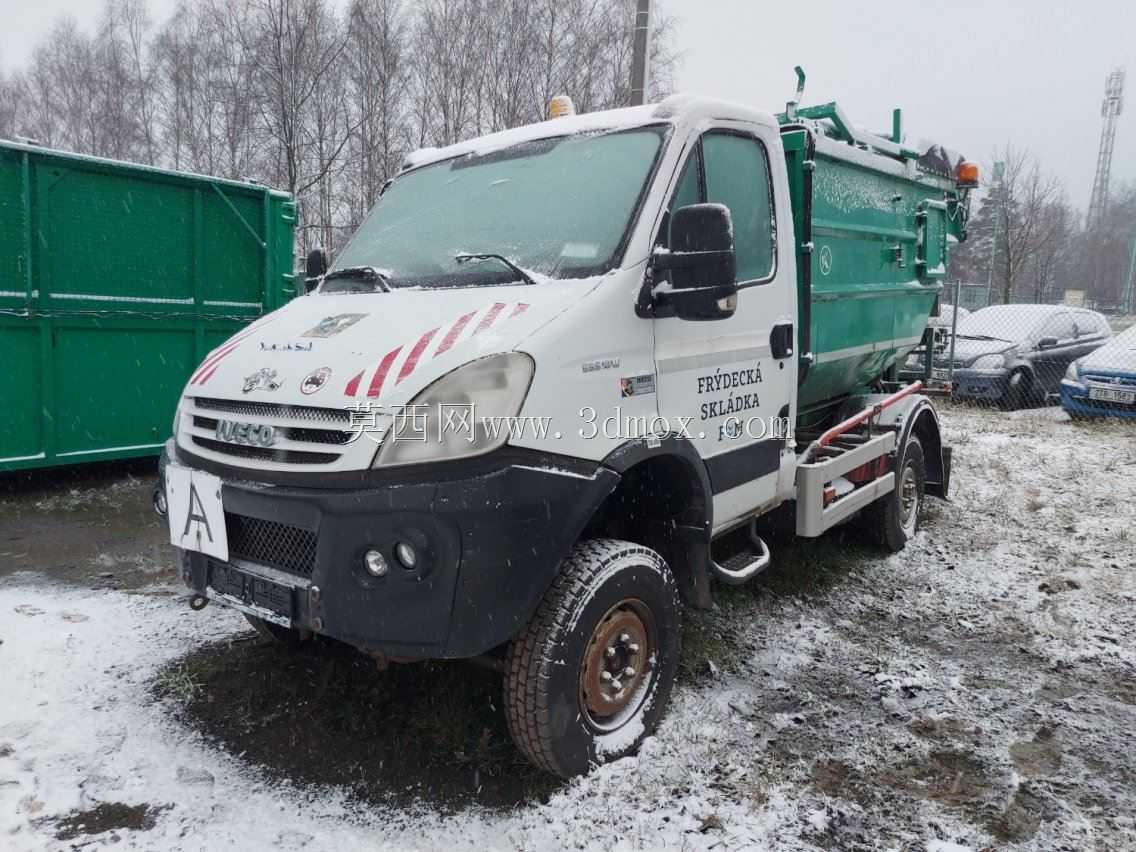

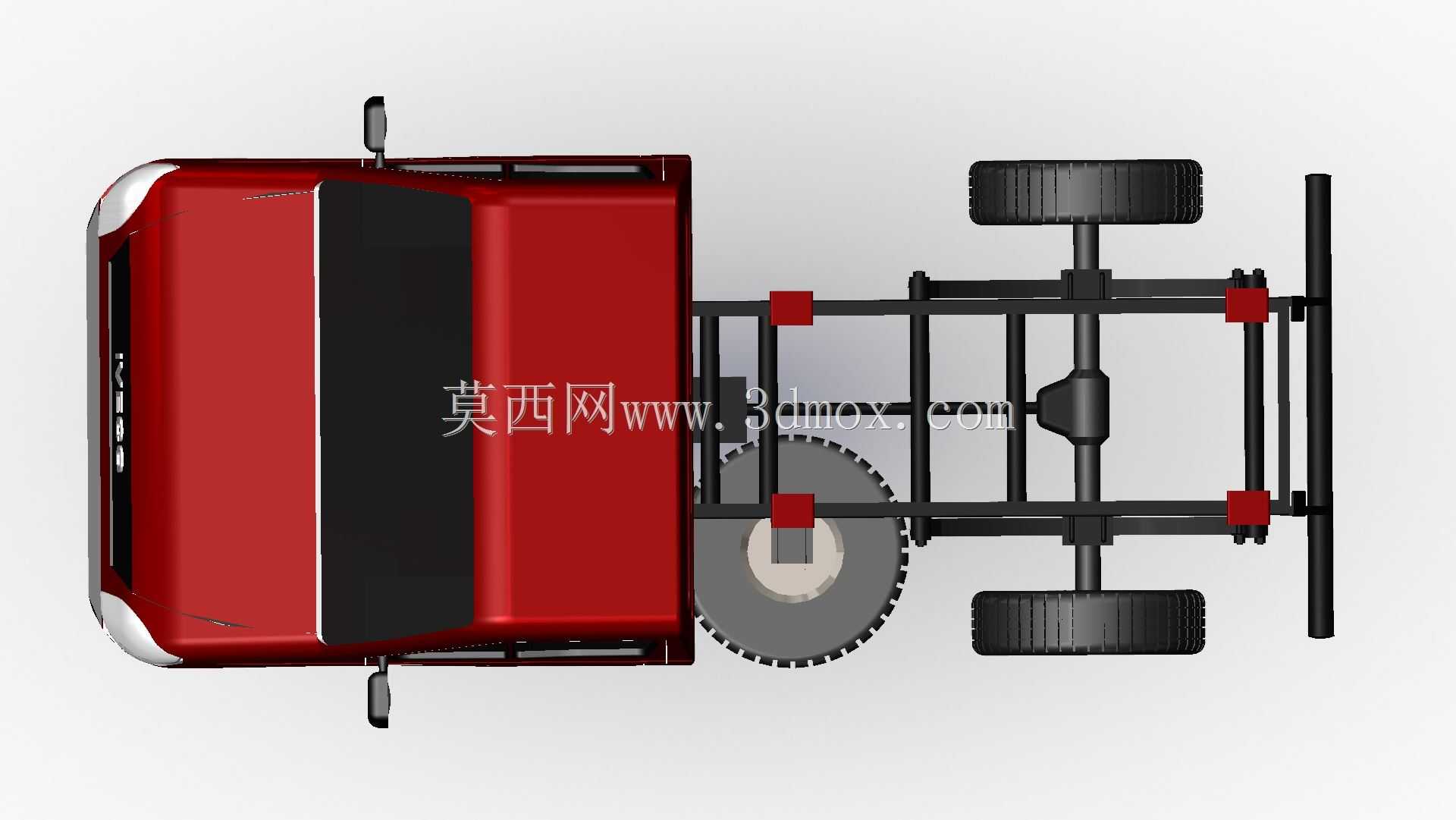

　　这款依维柯Daily四驱轻型商用车底盘，核心面向城郊非铺装路面作业、村镇环卫清运、山区短途物资转运这类常规两驱轻卡难以覆盖的作业场景，日常作业中常要应对坑洼土路、覆雪坡道、碎石施工便道等复杂路况，底盘的通过性与承载冗余是设计阶段的核心考量。从结构布局来看，整车采用非承载式车身匹配刚性承载底盘框架，纵梁选用变截面冲压钢板材质，前后段做了局部加强处理，前悬区域预留了发动机、转向机、冷却模块的安装点位，安装孔位按照原厂动力总成的定位公差做了匹配，避免后期改装出现干涉问题；后悬区域则根据上装的不同适配需求，预留了多组标准化安装孔，可对接环卫垃圾厢、工具货厢、小型作业设备方舱等不同上装模块，孔位间距符合轻型商用车上装改装的通用尺寸规范，

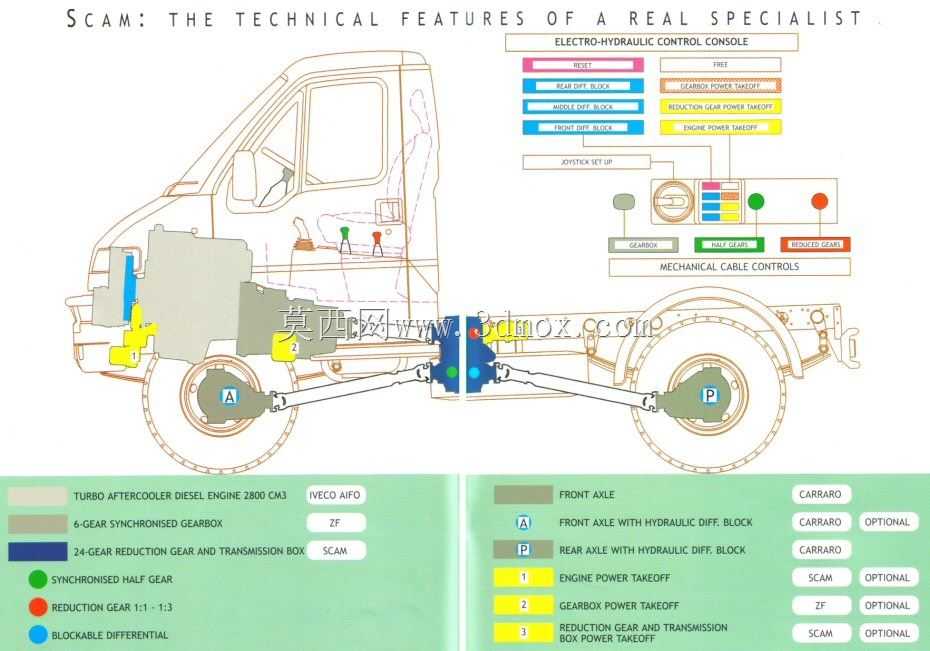

　　不需要额外对底盘纵梁做大规模打孔改造，降低改装环节的结构强度损耗。四驱系统的布置上，分动箱安装在变速器输出端后侧，预留的传动轴安装角度控制在合理区间，避免大角度传动带来的振动与万向节过早磨损，前后桥均配备了差速结构，轮端的半轴密封结构做了防泥水侵入的设计，适配雨雪天气、泥泞路段的连续作业需求。悬架系统的调校偏向重载与通过性平衡，前悬采用扭杆弹簧配双向筒式减震器，兼顾铺装路面的行驶平顺性与非铺装路面的冲击缓冲能力，后悬采用多片钢板弹簧结构，主副簧分级承载，空载时仅主簧工作降低行驶颠簸，重载时副簧接触承载提升额定载荷上限，减震器的安装角度做了优化，避免极限压缩行程中出现磕碰车架的问题。离地间隙的设计上，

　　整车最小离地间隙设定在满足非铺装路面通行的合理区间，发动机油底壳、油箱、制动管路这些底盘低位部件均做了防护设计，油底壳下方加装了冲压钢制护板，避免行驶中飞溅的碎石磕碰油底壳造成泄漏，制动管路沿纵梁内侧排布，用管卡固定在纵梁预留的安装点上，避开了行驶中容易被剐蹭的外侧区域。转向系统采用液压助力结构，转向拉杆的布置位置高于前桥最低位，避免越野工况下磕碰拉杆导致转向失效，转向节的转向角度做了合理设定，兼顾转弯半径与拉杆的受力强度，避免极限转向角度下球头受力过大出现松旷。制动系统采用前后盘式制动结构，制动管路采用双回路设计，某一回路出现泄漏时另一回路仍能提供足够的制动力，轮端的制动盘配备了防尘护板，减少泥水、

　　沙尘附着在制动盘上导致的制动效能衰减。底盘的电气线路排布全部沿纵梁内侧走线，用波纹管做防护，接插件选用防水型结构，适配户外作业时的雨水、扬尘环境，蓄电池安装在车架右侧的专用支架上，支架做了防滑与防松设计，避免颠簸路段蓄电池移位。燃油箱选用金属材质，安装在车架左侧纵梁外侧，安装位置避开了侧面碰撞的直接受力区域，油箱底部预留了放油螺塞，方便日常维护时排放油箱内的沉积杂质。在设计过程中，针对不同上装的重量分布做了轴荷匹配计算，确保空载与额定满载状态下前后轴荷分配都在合理区间，避免出现轴荷过载导致的轮胎异常磨损、车架变形问题，同时预留了侧防护、后防护的安装点位，符合道路车辆的安全防护规范，不需要额外改制就能满足上牌与上路的安全要求。针对环卫作业这类频繁启停的工况，底盘的怠速稳定性、低速扭矩输出对应的传动匹配也做了适配，确保低速挪车、坡道起步时的动力传递平顺，不会出现离合器过早磨损、传动系冲击过大的问题。
