KTM Duke 390摩托车底盘结构设计

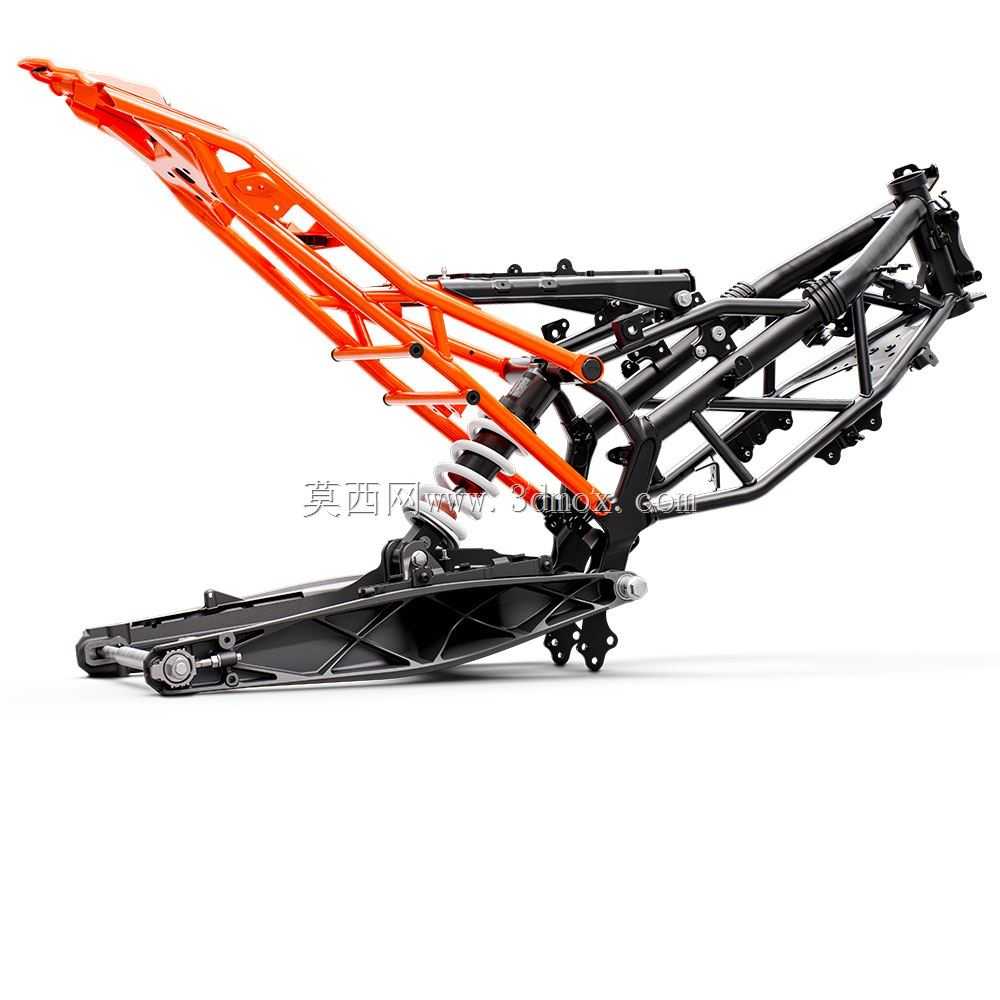

　　该结构设计聚焦中小排量高性能街跑摩托车的底盘承载系统，面向城市通勤、山道骑行等多场景使用需求，核心承载结构采用钢管编织式布局，通过多段变径钢管的空间交错焊接，在控制整体重量的前提下实现足够的抗扭与抗弯刚度，可承受急加速、紧急制动、弯道侧倾等复杂工况下的载荷冲击。设计过程中优先梳理各系统的安装边界：动力单元采用下沉式安装位，将发动机曲轴中心位置控制在前后轮轴连线附近，优化整车重心分布，降低高速行驶与过弯时的重心偏移量；前转向立管预留标准倾角与拖距参数，匹配倒立式前叉的安装接口，保证转向操作的灵活性与高速行驶的直线稳定性；后摇臂铰接点位置经过多轮迭代，配合多连杆式后减震的安装座布局，可过滤铺装路面的细碎颠簸，同时在大载荷冲击下提供足够的支撑性。

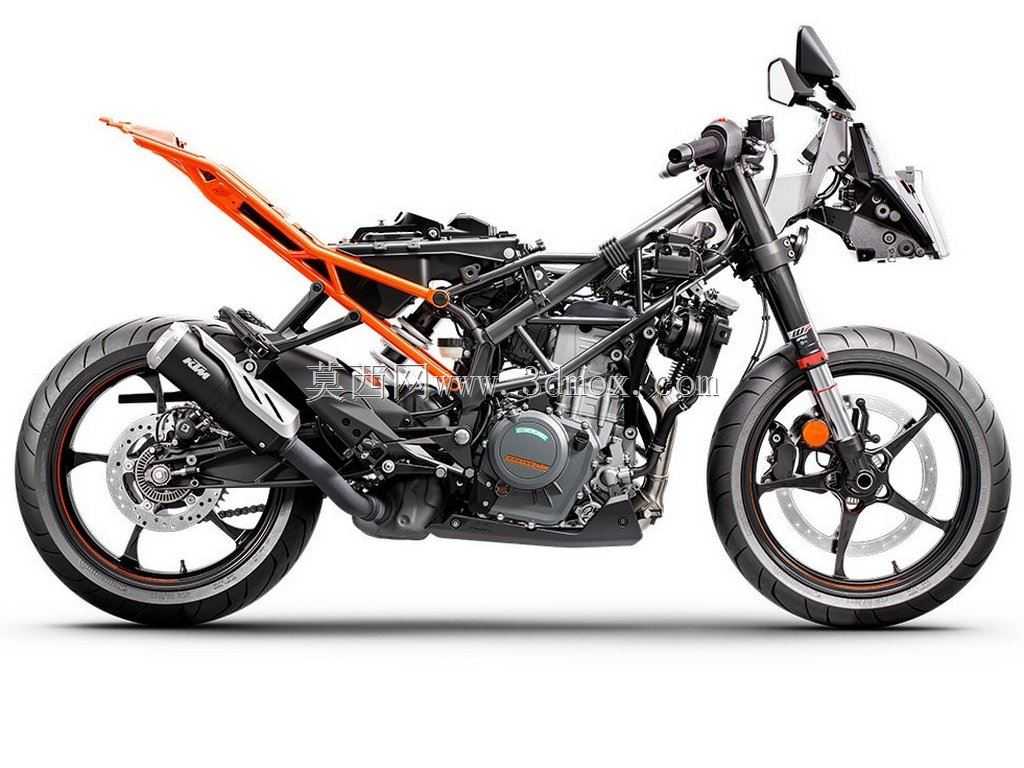

　　从功能特性来看，这套底盘结构将发动机作为承载单元的一部分，钢管车架直接与发动机缸体、变速箱壳体的预留安装点刚性连接，省去了额外的发动机挂载支架，进一步缩减了非簧载之外的冗余重量。车架上部的油箱安装位贴合人体工程学需求，预留了骑行时腿部夹持的内收曲面，配合后部抬高的分体式座椅安装支架，可让骑手在街道骑行时保持直立放松的姿态，山道压弯时也能自然挪动重心，实现人车姿态的匹配。脚踏安装位采用可调整的预留孔位设计，可根据不同骑手的身高与骑行习惯调整前后、高低位置，适配不同场景下的骑行姿态需求。

　　设计阶段的结构验证围绕载荷传递路径展开：前轮受到的地面冲击通过前叉传递到转向立管，再通过两侧的主承载钢管分散到车架中部的动力单元连接点，最终传递到后摇臂与后轮结构；制动时的纵向载荷通过前、后减震器的安装座快速分散到整个车架结构，避免局部应力集中导致的结构变形。所有管线的走向都在车架钢管的间隙中预留了专用固定位，刹车油管、油门拉线、线束均可沿着车架主梁内侧布置，既避免了骑行过程中管线与运动部件的干涉，也能减少外露管线对整车外观整体性的破坏。

　　外形尺寸方面，整车轴距控制在紧凑区间，兼顾城市穿行的灵活性与高速行驶的稳定性，车架最宽处位于发动机安装区域，两侧预留了足够的散热间隙，保证发动机在高负荷运转时的空气流通；后部副车架采用轻量化钢管结构，可承载后座乘员与随车行李的重量，同时预留了后挡泥板、尾灯、侧盖等外观覆盖件的安装卡扣位，所有安装点的位置精度控制在装配公差允许范围内，可实现覆盖件的无缝装配。覆盖件的安装支架全部集成在主车架与副车架上，无需额外加装固定结构，减少了装配工序与额外重量。

　　针对骑行过程中的受力特点，车架钢管的壁厚根据不同位置的载荷大小做了差异化设计：主承载路径上的钢管采用稍厚的壁厚，应对交变载荷下的疲劳问题；副车架、覆盖件安装支架等低载荷区域采用薄壁钢管，在满足强度要求的前提下尽可能降低整体重量。焊接位置全部做了应力释放处理，避免长期使用过程中焊接位置出现应力开裂的问题，所有外露的钢管表面都预留了喷涂处理的工艺基准，可实现均匀的防腐与外观涂层覆盖。这套底盘结构的设计逻辑完全围绕摩托车的实际骑行需求展开，平衡了轻量化、结构强度、骑行舒适性与装配便利性，可直接作为同级别摩托车底盘开发的结构参考，也可用于改装场景下的车架结构优化依据。
