单吨位载货汽车底盘结构设计方案

　　单吨位商用车底盘的结构设计，核心围绕多场景重载使用需求展开，这类底盘广泛适配城乡货物转运、工程现场物料短途驳运、小型市政作业设备搭载等场景，日常使用中需要频繁应对非铺装路面的颠簸冲击、满载状态下的持续载荷，还要兼顾后续上装改装的适配性，因此结构设计阶段需要平衡强度、重量与改装兼容性三者的关系。

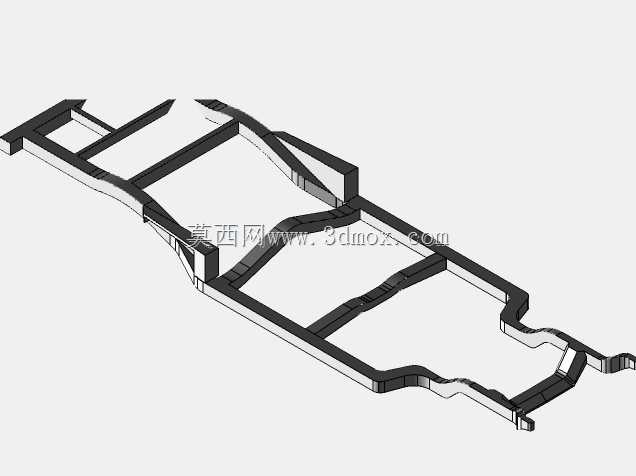

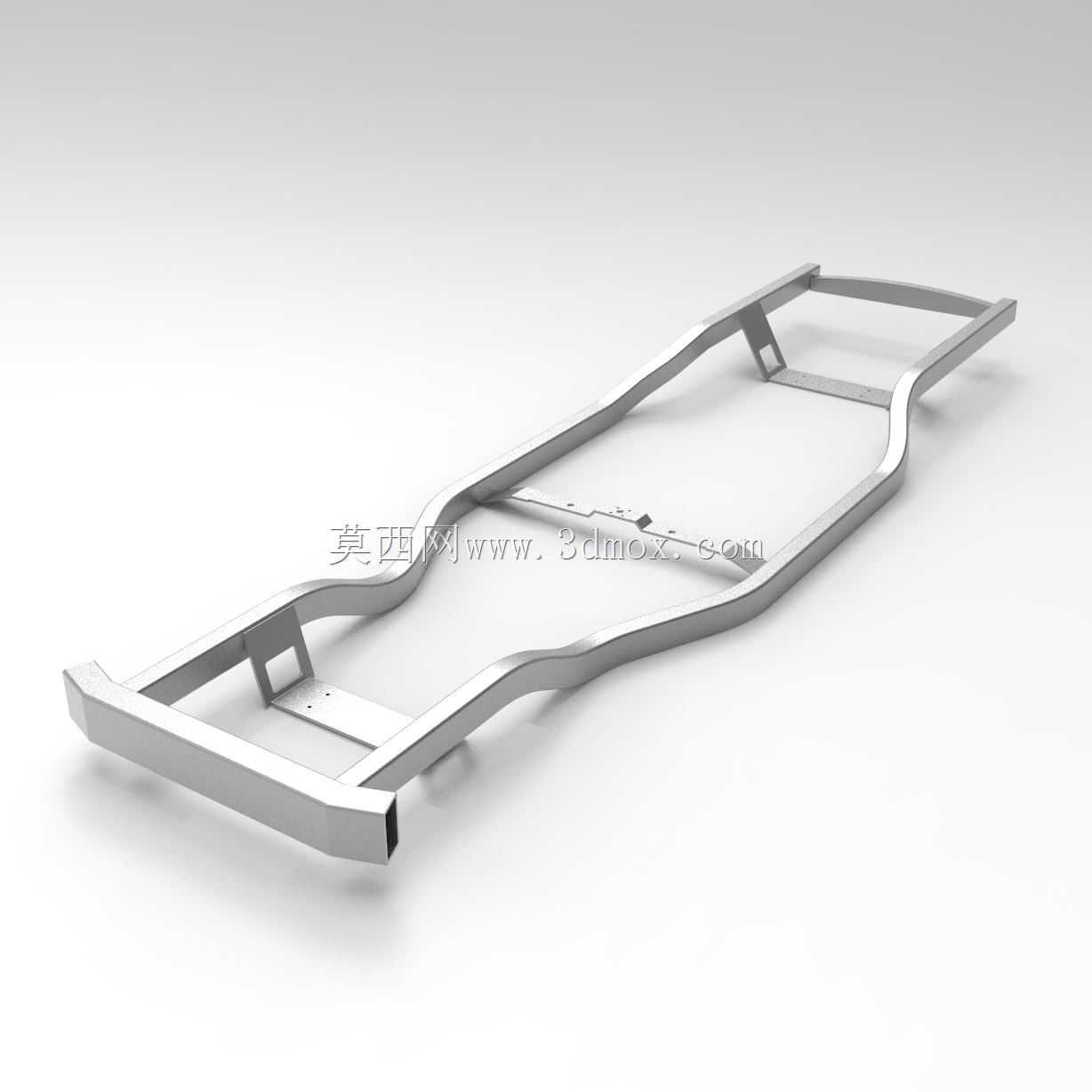

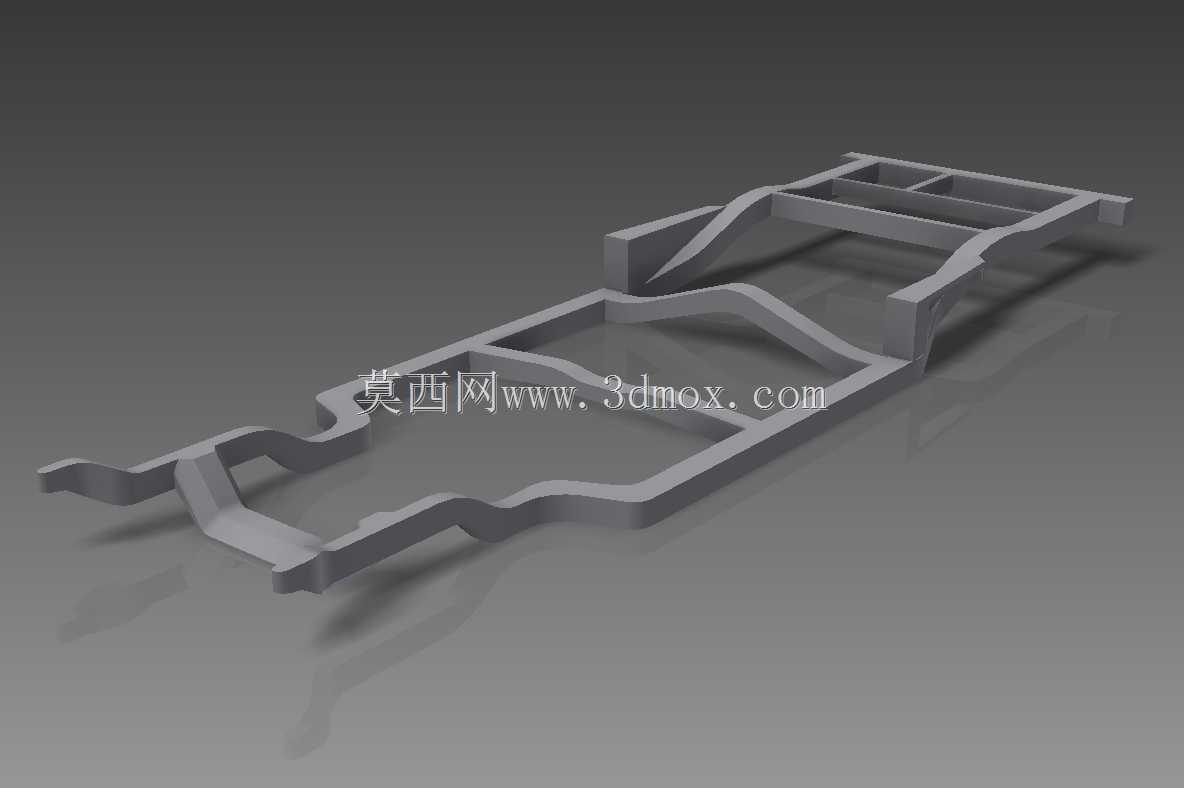

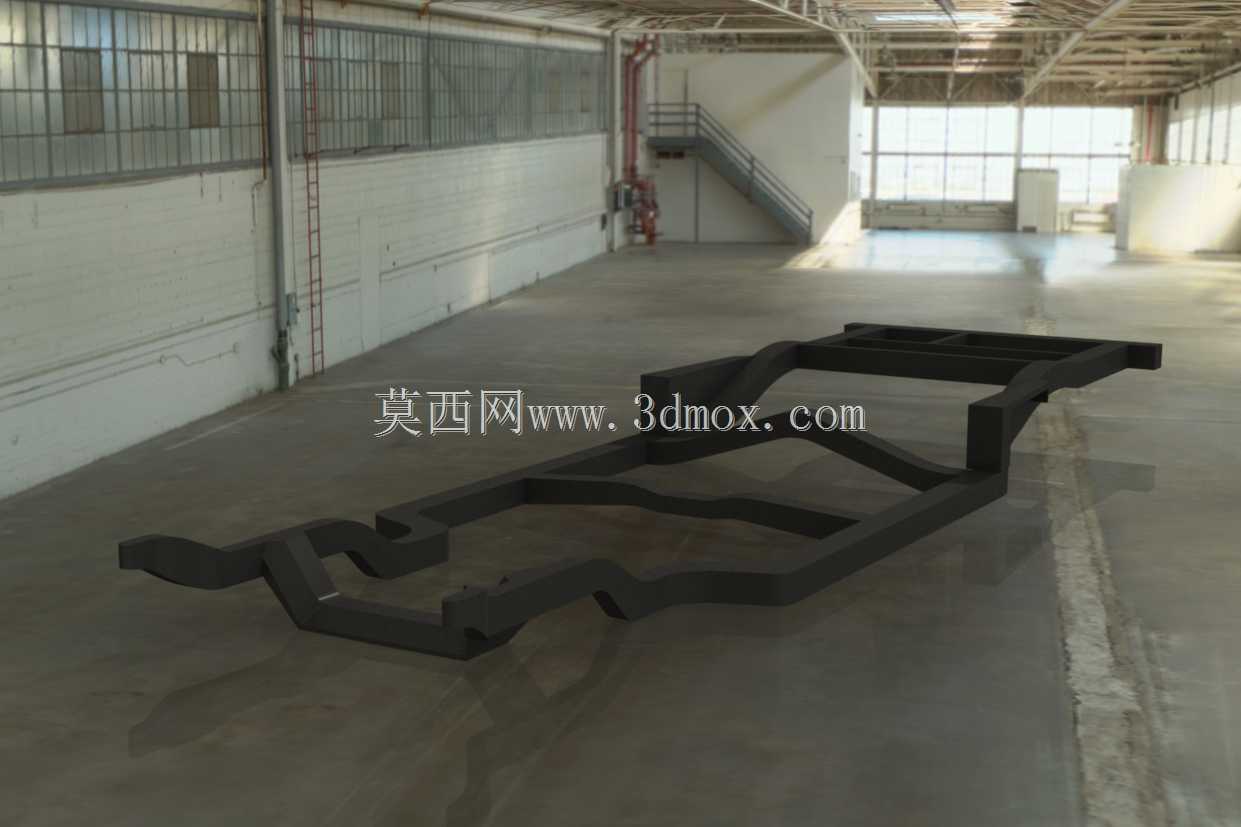

　　从结构功能来看，该底盘采用边梁式梯形车架作为核心承载基体，两根纵梁沿车辆纵向布置，根据不同位置的载荷分布做变截面设计：前部对应发动机、转向机构的安装区域，纵梁截面收窄以预留动力总成与转向系统的布置空间，同时保证前部碰撞时的溃缩吸能空间；中部为核心承载区，对应货箱或上装设备的主要安装位置，纵梁截面加高、板材厚度提升，搭配多道横梁形成封闭框架结构，抵消满载时的弯曲与扭转载荷；后部对应悬架、后桥的安装位，纵梁预留悬架吊耳、后桥限位块的安装孔位，同时做局部加强处理，应对后轮跳动带来的交变冲击。

　　设计过程中首先要明确载荷边界：额定承载状态下，车架中部的均布载荷需要覆盖1吨额定载重加上装自重，动载系数按照非铺装路面1.8的取值做强度校核，确保纵梁、横梁的最大应力处于材料屈服强度的安全区间内。纵梁的成型采用冲压弯折工艺，材料选用商用车车架常用的高强度低合金钢，在保证屈服强度的同时降低自重，避免底盘整备质量过高影响有效载荷。横梁与纵梁的连接采用铆接为主、螺栓连接为辅的方式，关键受力位置的铆接点做对称布置，避免应力集中导致的连接失效，同时预留部分螺栓孔位方便后续改装时加装附属支架。

　　安装边界的设定需要兼顾通用化与适配性：前部纵梁预留的动力总成安装孔位，适配小排量柴油发动机与匹配的手动变速器，安装点的位置公差控制在±0.5mm以内，保证动力总成装配时的同轴度要求；转向系统的安装位整合在前部横梁上，预留转向器、转向拉杆的运动间隙，避免转向过程中部件与车架发生运动干涉；悬架安装位的前后吊耳间距按照钢板弹簧的工作行程做设定，满载状态下钢板弹簧压缩到极限位置时，后桥与车架之间预留足够的缓冲间隙，防止刚性冲击；车架两侧的纵梁翼面预留标准间距的安装孔，方便后续加装货箱副梁、工具箱、液压系统支架等附属部件，孔位间距按照商用车改装的通用标准设定，降低后续改装的加工成本。

　　结构细节处理上，纵梁的弯折处做圆角过渡，避免应力集中导致的疲劳开裂，所有安装孔的边缘都做倒角处理，消除冲压毛刺带来的应力集中点；车架前部的拖钩安装位做局部加强，焊接加强板提升拖曳强度，满足故障牵引时的载荷要求；后部的尾灯、牌照架安装位整合在后横梁上，不需要额外加装支架，减少附属零件数量。针对使用中常见的扭转工况，中间的横梁采用槽型截面设计，相比平直的矩形截面拥有更好的抗扭性能，当车辆通过凹凸路面、单侧车轮抬升时，车架可以产生可控的弹性变形，抵消路面冲击，同时不会出现永久塑性变形。

　　在人机与安全相关的设计考量上，驾驶室的安装位设置在车架前部，安装点配置橡胶减震垫，过滤行驶过程中车架传递的振动，提升驾乘舒适性；制动系统的管路布置沿纵梁内侧走线，预留管卡安装位，避免管路外露被飞石击打损坏，同时管路与运动部件之间预留足够间隙，防止长期摩擦导致的管路破损。燃油箱、储气筒等附属部件的安装支架整合在纵梁外侧，支架位置经过配重平衡计算，避免左右载荷偏差过大导致的行驶跑偏问题。

　　整个底盘的结构设计没有冗余的加强结构，所有的加强筋、加强板都布置在载荷传递的关键路径上，在保证1.5倍安全系数的前提下尽可能降低自重，相比同吨位的通用底盘，整备质量降低约8%，有效提升了车辆的燃油经济性与载荷利用率。同时所有的安装接口都遵循行业通用标准，不需要额外加工就可以适配常见的栏板货箱、厢式上装、小型工程作业设备，能够满足不同细分场景的使用需求，不需要针对单一上装做专属的结构修改，大幅降低了生产与改装的综合成本。
