带防滚环结构的卡丁车底盘车架设计

　　卡丁车作为场地竞速、休闲娱乐场景中普及率极高的小型车辆，其底盘结构直接决定整车的操控表现与驾乘人员安全系数，本次设计的带防滚环卡丁车底盘，完全围绕场地竞速类卡丁车的实际使用需求展开结构优化。从实际应用场景来看，这类底盘主要适配封闭场地内的休闲竞速、青少年卡丁车培训、业余赛事体验等场景，这类场景下车辆频繁出现急加速、急制动、高速过弯动作，甚至存在操作失误导致侧翻的风险，因此底盘结构在满足轻量化要求的同时，必须具备足够的结构强度与被动防护能力。

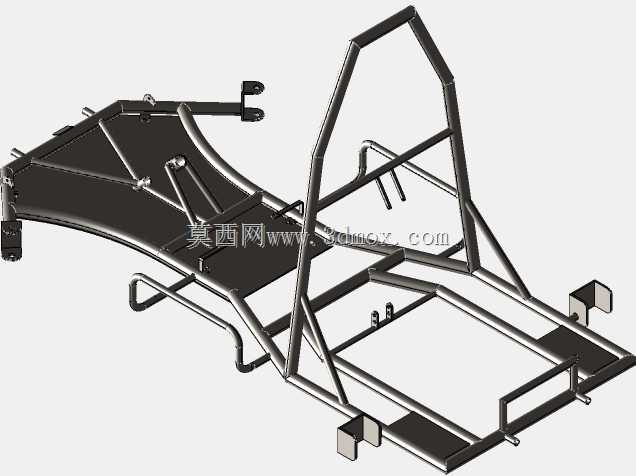

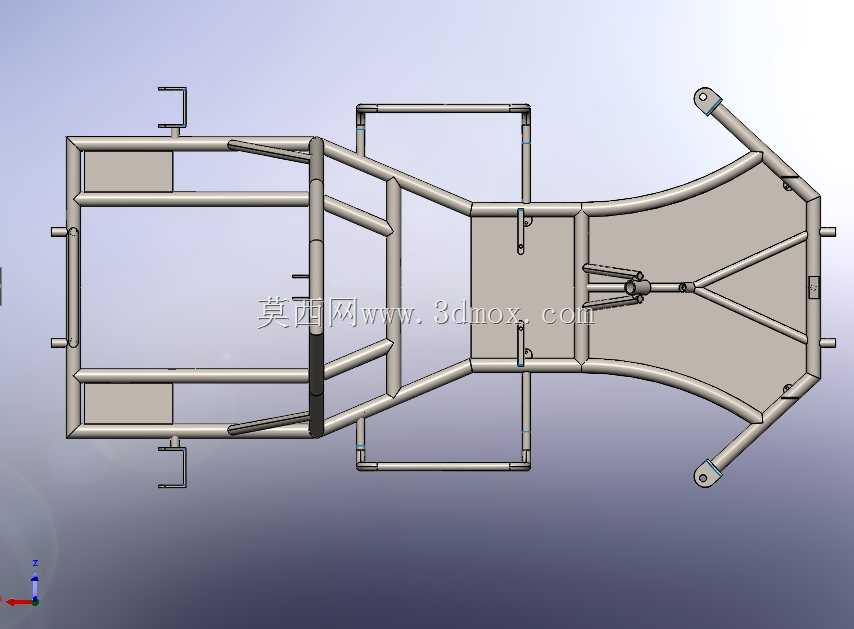

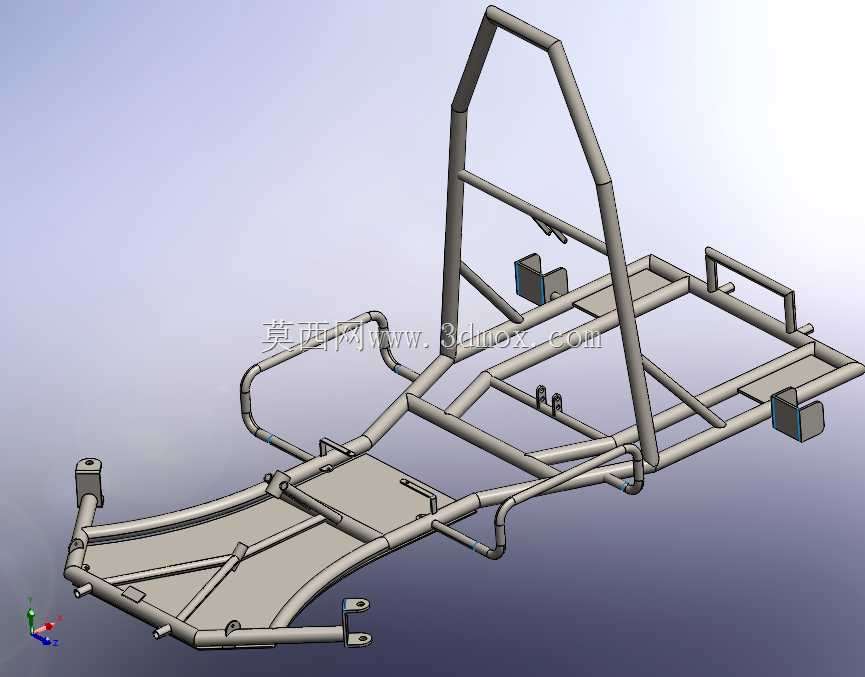

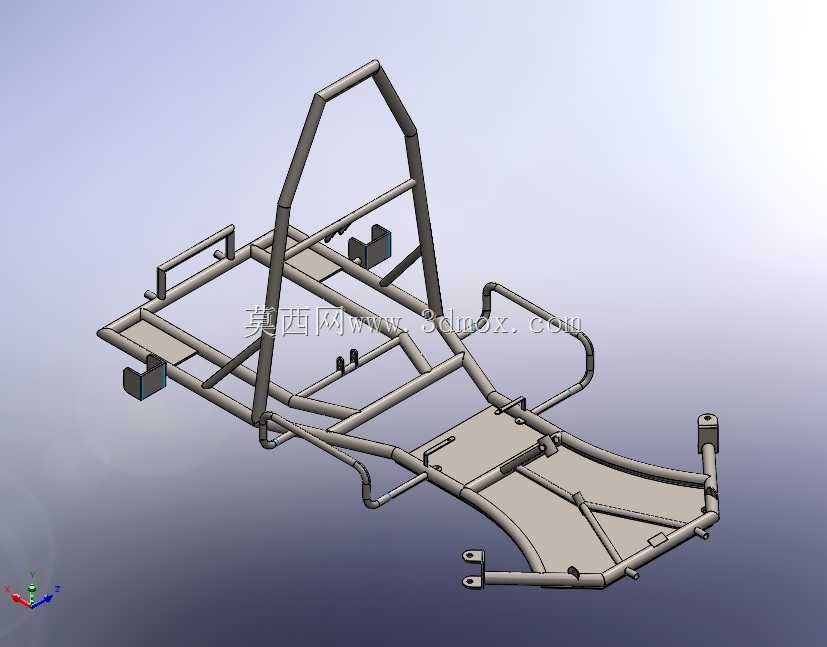

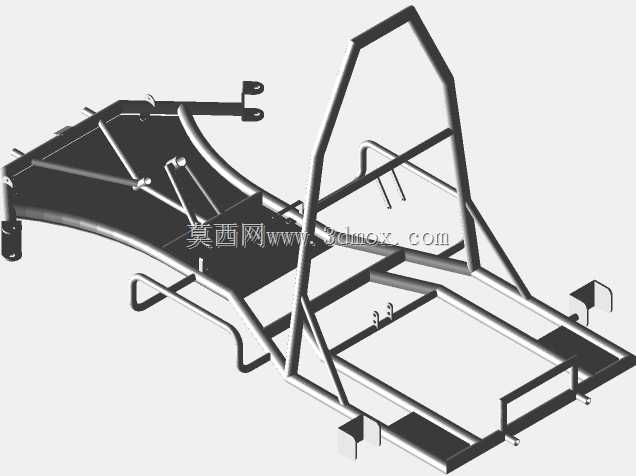

　　在功能特性层面，该底盘采用圆管焊接式空间框架结构，主纵梁采用连续弯折的一体化管型设计，从车头防撞段一直延伸至车尾动力安装位，避免了多段拼接带来的应力集中问题。前部设置了突出的防撞安装座，可直接固定前防撞缓冲块与前轮转向节安装支架，转向机构的安装位预留了足够的调节余量，可适配不同轮距的调校需求。中部的驾乘区域，地板采用冲压钢板与管架焊接的结构，既能够为驾乘人员提供平整的脚部支撑，也可作为电池、电控组件（电动款卡丁车）或油箱、传动组件（燃油款卡丁车）的安装承载面，安装点位预留了通用的孔位间距，可适配市面多数成熟的卡丁车动力总成配件。

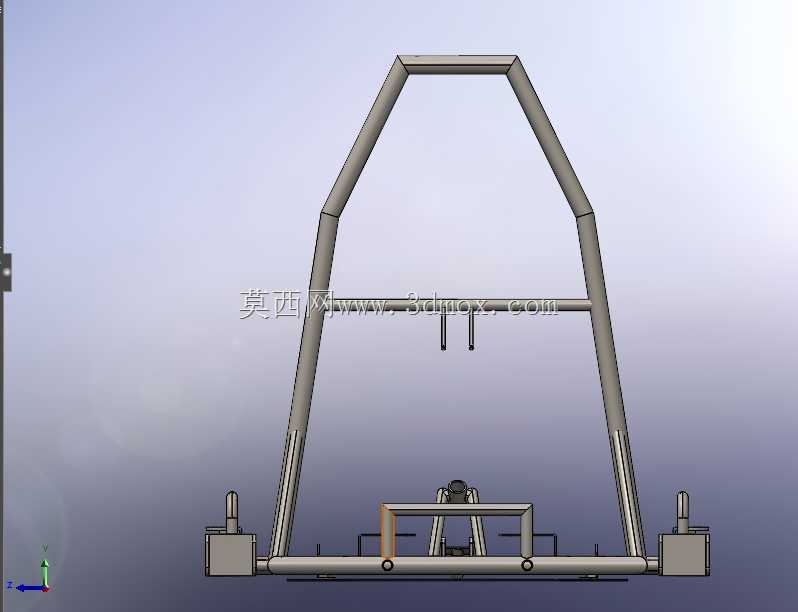

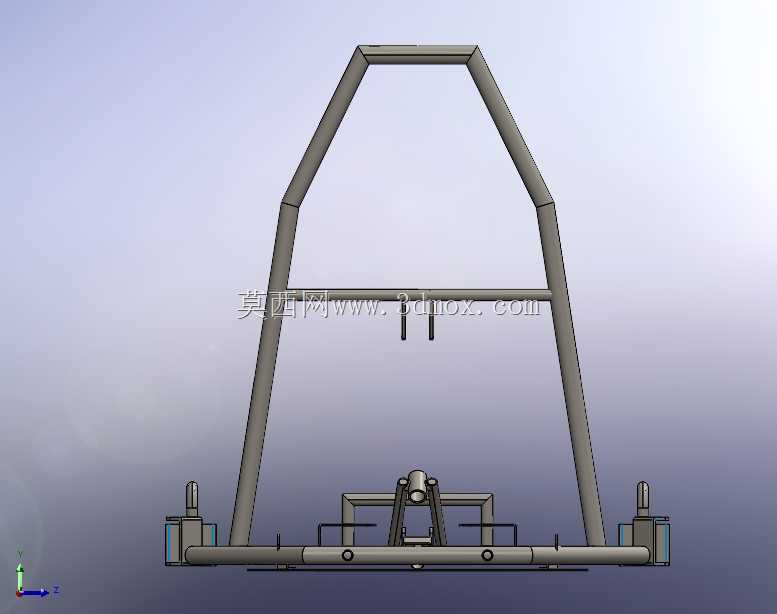

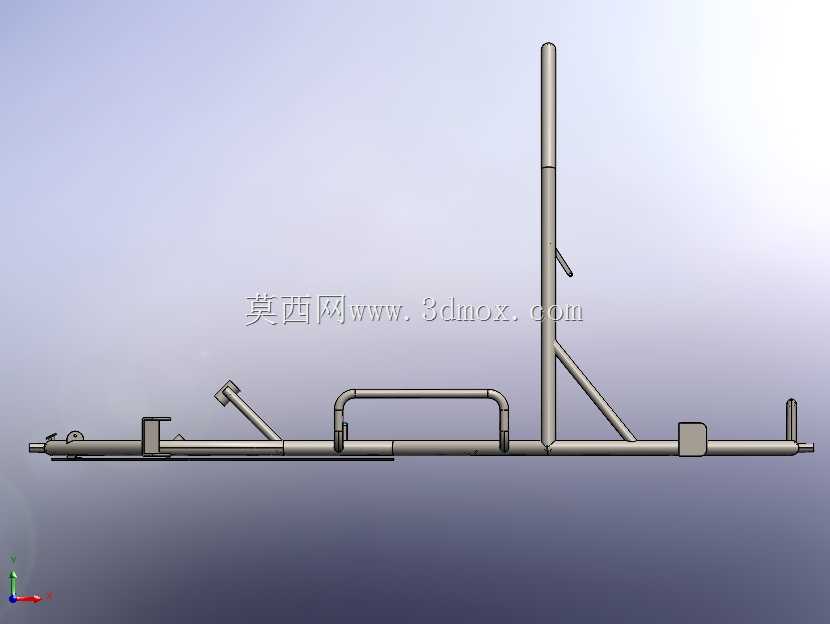

　　核心的防滚环结构设置在驾乘区域后方，采用大管径圆管弯制成闭合的环形框架，与主车架的纵梁、斜撑管采用全周满焊连接，形成稳定的三角支撑结构，当车辆发生侧翻时，防滚环可率先接触地面，将冲击力通过多根斜撑管分散至整个车架结构，避免驾乘人员的头部、躯干直接与地面或防护栏发生碰撞。防滚环的高度经过反复校核，在满足防护范围要求的前提下，尽可能降低上部结构的高度，减少整车重心抬升带来的操控负面影响。

　　设计过程中重点考量了重量分布与重心控制，所有较重组件的安装位都尽可能布置在前后轮轴之间的区域，且高度贴近车架底部平面，让整车重心控制在合理范围内，提升过弯时的抗侧倾能力。车架的侧部设置了横向的防护管，可在发生侧面碰撞时吸收冲击能量，避免外部物体直接侵入驾乘空间。后部的动力安装区域设置了多组横向与纵向的安装支架，可适配不同规格的发动机、电机以及后轴传动组件，后桥安装位预留了链轮、刹车卡钳的安装空间，不需要额外对车架进行二次切割焊接即可完成动力总成的装配。

　　从安装边界尺寸来看，该底盘的整体轮距、轴距参数完全符合国内休闲卡丁车场地的通行要求，车架的最大宽度控制在常规场地防护栏的安全间距以内，前部的转向轮最大转角经过校核，转弯半径可满足小型场地的绕桩、过弯需求。所有管架的焊接位置都预留了后续安装覆盖件、座椅、安全带固定点的安装孔，安全带安装位直接焊接在主车架的受力管上，可承受足够的拉拽力，满足安全固定的要求。车架的底部预留了足够的离地间隙，可适配场地内的微小起伏路面，避免行驶过程中底盘剐蹭地面。

　　在结构完整性校核层面，整个车架的管架连接位置都设置了斜向加强撑，在受力集中的转向安装位、动力安装位、防滚环连接位都增加了补焊加强片，避免长期交变载荷下出现焊缝开裂的问题。不同于普通无防滚结构的卡丁车底盘，这款结构在侧翻工况下的受力传递路径更清晰，冲击力不会集中在某一根管材上，而是通过整个框架结构分散卸力，既控制了整体车架重量，也大幅提升了被动安全性能，完全能够满足日常休闲运营、业余训练场景下的使用强度要求。
