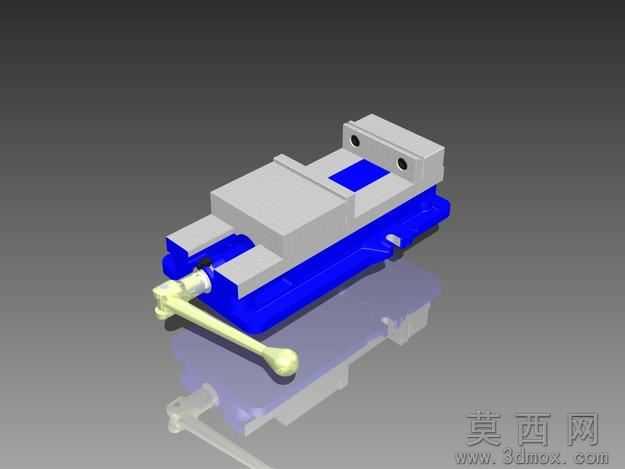

库尔特D688机用老虎钳三维结构设计

本模型为库尔特D688型机用老虎钳，建模阶段遵循机械工装夹具的实际生产尺寸逻辑，先以固定钳身作为基准特征绘制基体轮廓，依次完成活动钳身、传动丝杠、摇动手柄、导轨滑块、钳口夹板等核心零件的独立建模，每个零件的装配基准面、配合公差均按照机床附件的行业标准设定，丝杠的导程、钳口最大开合行程、钳身整体长宽高比例完全匹配D688型号的真实参数，建模过程中对螺纹传动结构、滑动导向结构做了无干涉的特征处理，避免装配后出现运动错位的问题。参数设计层面，模型保留了所有可编辑的特征参数，包括钳口宽度、丝杠公称直径、手柄力臂长度、固定安装孔的孔位间距，使用者可根据实际加工需求调整对应参数，快速衍生出不同装夹行程的虎钳变体，所有参数关联逻辑清晰，修改单个尺寸后其余配合特征可自动同步更新，无需重新绘制装配关系。渲染材质部分，模型对不同零件做了区分化材质赋予：固定钳身与活动钳身采用铸铁哑光金属材质，还原铸造件的磨砂质感；传动丝杠与摇动手柄采用镀铬亮面金属材质，体现机加工零件的光洁度；钳口防滑夹板采用淬火合金钢材质，表面做了细微的防滑齿纹理处理；底部安装基座做了氧化发蓝的材质效果，整体渲染光影层次分明，可清晰展示各部件的结构边界。结构原理上，该虎钳采用丝杠螺母传动结构，摇动手柄带动丝杠旋转时，与活动钳身固连的螺母副将丝杠的旋转运动转化为活动钳身沿导轨的直线往复运动，实现钳口的开合与夹紧动作，固定钳身与底座为一体化铸造结构，保证装夹时的整体刚性，导轨面采用燕尾槽限位结构，可承受大切削力下的侧向载荷，避免装夹工件时出现钳身偏移。软件兼容层面，模型输出包含STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、MasterCAM等主流机械设计与加工编程软件，无需格式转换即可直接导入使用，其中STL格式可直接用于3D打印样件验证，STEP/IGES格式可保留装配层级与零件特征，方便后续做二次结构修改。研发教学应用层面，该模型可作为机床工装夹具设计的教学案例，帮助学习者理解丝杠传动夹具的工作原理与装配逻辑，同时可直接导入MasterCAM软件中，模拟虎钳装夹工件时的刀具加工路径，验证加工过程中刀具与钳身的干涉情况，也可作为职业院校机械设计、数控加工专业的课程实训素材，辅助完成夹具结构测绘、装配动画制作、加工工艺规划等实训任务，还可为工装夹具研发人员提供参考原型，缩短同类产品的研发建模周期。
