重型可旋转台虎钳三维设计模型

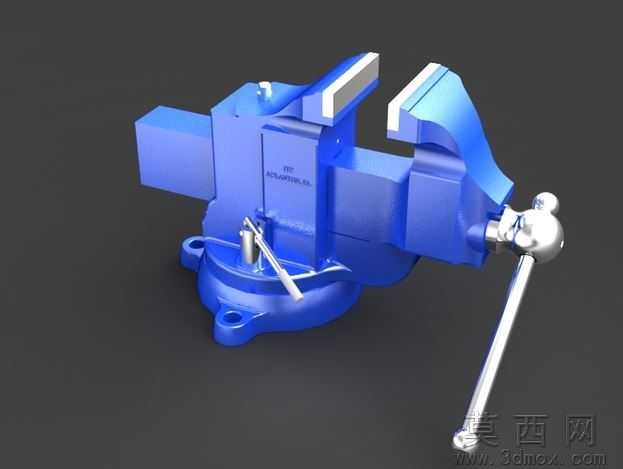

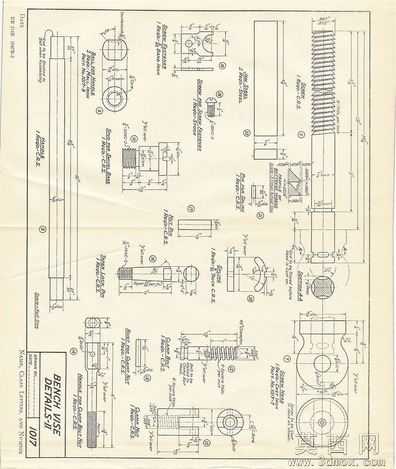

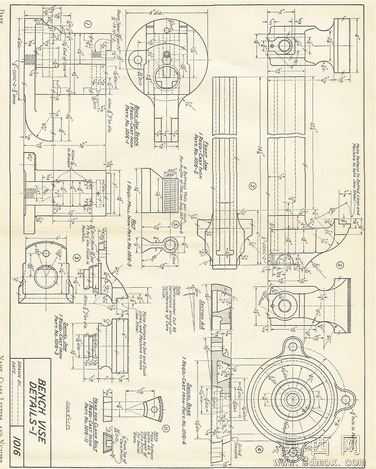

本模型为重型可旋转台虎钳的完整三维设计成果，建模阶段以经典工业级台虎钳的实物测绘参数为基准，在Alibre建模环境中完成全参数化特征搭建，从底座安装孔位、旋转锁紧机构、固定钳身、活动钳身到丝杠传动组件、钳口护板、操作手柄均逐一完成独立零件建模，严格遵循机械制图国标规范还原各部件的尺寸公差与装配关系，整体建模逻辑清晰，特征树层级明确，无冗余几何元素，所有配合面均预留合理的装配间隙，完全符合实际加工与装配的工艺要求。参数设计层面，模型还原了重型台虎钳的核心性能参数，钳口最大开合行程匹配工业级夹持需求，旋转底座可实现360度水平回转，配套的锁紧扳手可完成任意角度的工位锁定，钳口部位设计有可更换的齿形护板结构，丝杠采用梯形传动螺纹设计，操作手柄的力臂长度经过力学核算，可在手动操作下输出足够的夹持力，底座的安装孔位匹配标准工作台的安装尺寸，可直接适配常规钳工工位的安装需求。渲染材质层面，模型完成了工业级效果渲染，钳身主体赋予蓝色烤漆金属材质，还原工业五金产品的经典涂装质感，丝杠、操作手柄、锁紧销等运动部件赋予抛光镀铬金属材质，钳口护板赋予淬火合金钢的哑光金属质感，底座安装面赋予铸铁磨砂质感，场景搭配深灰色中性背景，通过三点布光突出部件的结构轮廓与材质差异，渲染效果清晰展现各部件的形态特征与装配关系。结构原理层面，本模型完整还原旋转台虎钳的工作逻辑，通过梯形丝杠将手柄的旋转运动转化为活动钳身的直线进给运动，配合固定钳身实现工件的夹紧与松开，底座的旋转盘结构配合锁紧机构可调整钳身的水平朝向，满足不同角度的加工操作需求，钳身与底座之间设置有定位止口，保证回转过程中的同轴度，所有运动部件均设置有限位结构，防止操作过程中出现部件脱出的问题。软件兼容层面，模型输出包含STEP、IGES、STL等通用三维格式，可无缝兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，不同格式均保留完整的装配结构与几何精度，STL格式可直接导入切片软件用于3D打印验证，STEP/IGES格式可直接用于后续的工程图生成、虚拟装配仿真、有限元分析等二次开发工作，无需额外的模型修复即可正常使用。研发教学应用层面，本模型可作为机械制图课程的典型教学案例，帮助学习者理解螺纹传动、夹具定位、回转锁紧等经典机械结构的设计逻辑，也可作为五金工具产品研发的参考模型，用于新型台虎钳的结构优化、外观改型设计，同时还可用于钳工实训课程的虚拟仿真教学，帮助学员提前熟悉台虎钳的结构组成与操作原理，也可作为机械类专业课程设计、毕业设计的参考素材，辅助学生完成夹具类产品的设计实践。
