立式安装法兰式传动执行箱体结构

　　该立式传动执行箱体主要面向工业现场的重载执行端安装场景，常见于生产线末端执行机构的动力承载、小型工装的动力输出单元安装、非标设备的立式传动节点布局，适配需要将动力单元内置、输出端朝下或侧出的安装工况，可在车间流水线、专用加工工装、小型自动化工作站中作为动力承载壳体使用，能够为内置的旋转动力元件提供封闭防护，同时通过自身的安装结构完成与设备机架的刚性连接。

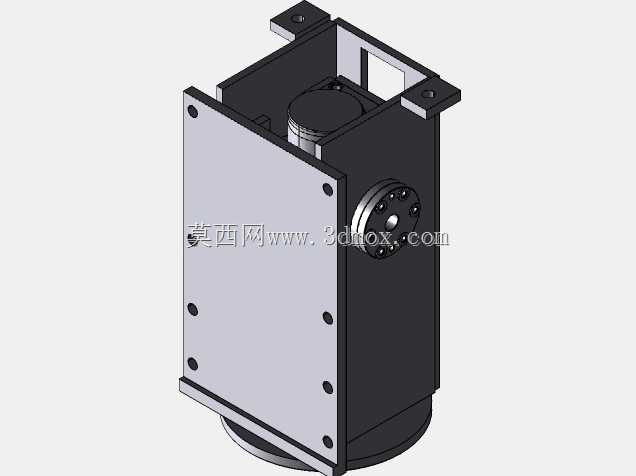

　　从结构设计逻辑来看，整个箱体采用分体式钣金拼接加局部机加工的思路搭建，主体腔体为折弯成型的金属板材拼焊结构，侧壁预留的圆形安装位用于装配输出轴端的法兰轴承座，该位置通过多组螺栓孔实现轴承座的精准定位，保证输出轴的回转同轴度，避免动力输出过程中出现偏载抖动。箱体顶部设计有带安装孔的外延法兰耳，四个角位的通孔可直接穿过螺栓与上方的安装机架固定，安装耳与腔体主体为一体化折弯结构，减少了额外拼接带来的应力集中问题，同时安装耳的平面经过铣平处理，保证安装贴合面的平面度误差控制在机械安装允许的范围内，避免安装后出现箱体倾斜导致的轴系不对中问题。

　　箱体正面的可拆卸盖板通过多组沿边缘均匀分布的螺栓与腔体主体连接，盖板与腔体之间预留密封槽位，可加装密封胶条实现腔体的防尘防护，适配车间多粉尘、少量切削液飞溅的工况环境，日常维护时仅需拆卸正面盖板即可完成内部动力元件、传动部件的检修更换，无需将整个箱体从机架上拆除，大幅降低现场维护的工作量。腔体内部预留了足够的安装空间，可容纳标准尺寸的旋转动力元件、联轴器以及小型减速组件，内部侧壁设计有凸起的安装条，可通过螺栓固定动力元件的安装座，安装条的位置经过尺寸校核，保证内置动力元件的输出轴与侧壁轴承座的中心高完全重合，减少装配时的调整工作量。

　　从安装边界尺寸来看，箱体整体为立式矩形结构，底部预留圆形输出让位孔，可适配直径在一定范围内的输出轴伸出，输出轴中心到箱体安装法兰面的垂直距离经过标准化设计，可直接匹配常规的传动组件安装尺寸，无需额外加装转接垫块。箱体侧面除了输出轴安装位之外，其余面均为封闭结构，可根据实际使用需求在对应位置开孔走线，预留的板材厚度足以支撑M5及以下规格的走线接头安装，不会出现箱体变形问题。

　　在实际使用过程中，该箱体可承受额定范围内的径向与轴向载荷，侧壁的轴承座安装位设计有加强翻边，可抵消输出轴端受到的径向力，避免长期受力导致箱体侧壁变形。箱体底部的边缘做了折边处理，既可以提升整个腔体的结构刚性，也可以在需要底部安装的场景下作为安装贴合面使用，实现两种不同的安装方式适配。整个结构的设计充分考虑了加工工艺性，所有钣金折弯处均预留了合理的折弯半径，避免折弯过程中出现板材开裂问题，所有螺栓孔的位置均避开了折弯干涉区域，可在板材下料阶段直接完成冲孔加工，减少后续机加工的工序量，适合小批量加工生产。

　　针对不同的使用场景，该箱体结构可通过调整板材厚度来适配不同的载荷需求，轻载工况下可选用较薄的板材降低整体重量，重载工况下可加厚板材并在腔体内部加装加强筋，提升整体的抗变形能力。输出轴端的法兰位尺寸可根据实际选用的轴承座型号进行调整，无需改动整体的腔体结构，具备较强的适配扩展性，能够覆盖多数小型立式传动单元的安装防护需求。
