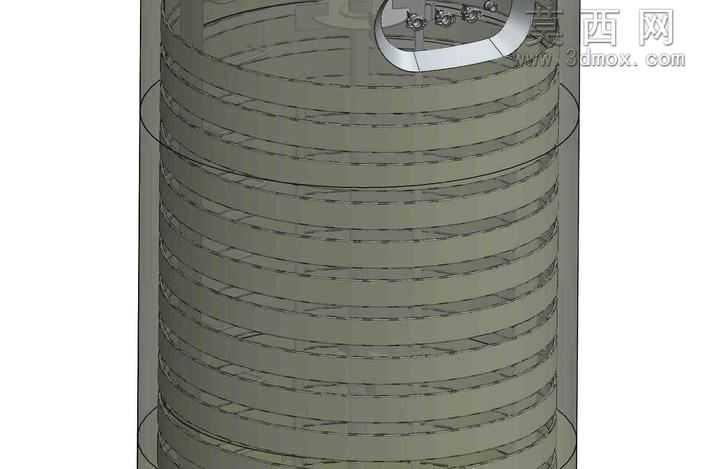

坦克配套10m3容积混音装置结构设计

本作品为坦克配套的10m3容积混音装置三维建模成果，建模过程中以实际功能需求为核心导向，首先完成整体罐体的基准定位，采用圆柱罐体作为主体承载结构，严格按照10立方米的有效容积参数推导罐体的内径与有效高度尺寸，确保容积参数完全匹配设计要求。建模阶段优先搭建主体框架，先绘制罐体的外轮廓与内壁曲面，通过拉伸、旋转等基础建模指令生成罐体的基础实体，随后针对内部的层叠式结构进行逐一构建：内部的多层环形隔板采用等距阵列的方式生成，每一层隔板的厚度、相邻隔板的间距都经过参数化校准，既保证隔板的结构强度满足介质混合过程中的受力要求，也预留出足够的介质流通空间，避免混合过程中出现介质滞留的死角。顶部的弧形吊装结构采用曲面建模完成，通过扫掠、倒圆角指令处理结构的衔接处，保证吊装部位的应力过渡平滑，避免尖锐棱角带来的应力集中问题。材质渲染阶段，针对罐体主体采用哑光军绿色金属材质，还原军用配套装备的外观质感，调整材质的粗糙度、金属度参数，模拟金属板材焊接成型后的表面肌理；顶部吊装结构采用亮面金属材质，通过材质差异区分不同功能的结构部件，提升模型的辨识度。结构设计上，整体装置采用立式圆柱布局，最大化利用竖向安装空间，适配坦克内部有限的安装区域，内部层叠隔板的设计可以在介质流动过程中不断切割、扰流，实现不同介质的充分混合，避免混合不均影响设备运行效果。建模过程中对所有的衔接部位都做了公差预留处理，罐体与隔板的衔接处采用焊接结构的建模表达，还原实际加工的工艺特征，顶部的吊装环与罐体的连接部位做了加厚处理，满足吊装转运过程中的承重需求。整体模型的结构逻辑清晰，所有特征都可编辑，能够直接用于后续的工程图导出、结构仿真验证以及加工工艺规划，完整还原了该混音装置的结构细节与功能设计逻辑，兼顾了军用装备的结构可靠性与功能实用性要求。
