五十立方立式锥底储酒罐体结构设计

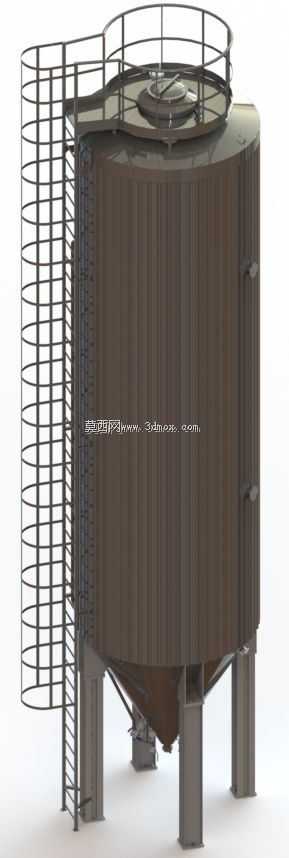

　　在啤酒酿造全流程的物料存储环节，50立方规格的立式储酒罐是中型精酿厂、区域型啤酒生产企业后酵与清酒存储段的核心静置设备，区别于卧式转运储罐，这类立式锥底结构的罐体更适配厂区室内外固定安装的长期储液需求，能够在占地有限的酿造车间内最大化利用垂直空间完成大容量酒体存储。从实际落地的安装场景来看，这类罐体通常布置在酿造车间的清酒工段区域，周边配套输送泵、管路阀门、CIP清洗系统，罐体的支腿高度需要匹配车间地面的排污管线标高，锥底的倾斜角度经过反复校核，能够保证罐内酵母泥、冷凝固物等沉积杂质依靠重力自然汇集到底部排污口，无需额外增设罐内刮料装置，减少酒体接触机械部件带来的污染风险。

　　设计阶段首先要明确罐体的功能边界，50立方的有效容积需要预留3%到5%的气相空间，避免发酵过程中酒体膨胀、二氧化碳析出带来的罐内压力波动溢出，罐顶设置的检修人孔带快开锁紧结构与密封垫圈，能够满足常压到微正压工况下的密封要求，人孔周边的操作平台做了防滑格栅处理，配套的环形护栏高度符合工业操作平台的安全规范，人员站在罐顶完成检修、取样、附件安装作业时不会发生坠落风险。侧面布置的直爬梯采用圆钢弯折成型，梯步间距控制在300mm，爬梯与罐壁之间预留足够的脚部操作空间，爬梯外侧设置的护笼从距离地面2米的位置一直延伸到罐顶平台，完全符合固定式钢梯的安全设计要求，避免人员攀爬过程中后仰坠落。

　　罐体的筒体部分采用等直径圆筒结构，壁板的厚度根据储液静压力、罐内工作压力、风载与地震载荷做了分层校核，越靠近底部的壁板承受的液体静压力越大，设计时可以根据实际载荷调整壁板厚度，在保证结构强度的前提下控制整体制造成本。锥底段的倾斜角度设置为60度，这个角度既能够保证沉积的固体杂质顺畅滑向底部排污口，又不会因为锥段过陡增加罐体的总高度，减少不必要的材料消耗与安装空间占用。三根均布的支腿采用型钢焊接成型，支腿底部设置预埋板连接结构，安装时直接与车间地面的预埋螺栓固定，能够承受满罐状态下的总重量，同时抵消侧面风载、管路连接带来的侧向推力，避免罐体出现倾斜失稳。

　　从建模逻辑来看，整个罐体采用自顶向下的设计思路，先确定总容积对应的筒体高度与直径参数，再依次匹配锥段高度、支腿长度、爬梯与护栏的安装位置，所有附件的安装接口都在筒体壁板上预留了焊接定位基准，后续对接管路、安装液位计、温度传感器、压力阀件时能够直接匹配安装尺寸，不需要现场二次切割开孔。罐顶的环形平台沿着罐身边缘布置，宽度满足单人侧身操作检修的需求，平台边缘的挡脚板能够防止工具、小零件从罐顶掉落砸伤地面作业人员。

　　这类罐体除了用于啤酒存储，调整内壁抛光等级与密封件材质后，也可以适配果酒、饮料、食品级液态原料的常温存储需求，设计时预留的标准接口能够快速对接不同工艺的配套管线，不需要对主体结构做大幅改动。安装过程中需要注意罐体的垂直度偏差控制在千分之一以内，避免锥底的排污口出现偏移导致杂质沉积残留，支腿的水平度需要在安装时通过垫铁调整，保证三个支腿受力均匀，避免长期满载状态下出现支腿变形、焊缝开裂的问题。罐壁外侧可以根据工艺需求加装保温层与冷却夹套，建模时已经预留了夹套的安装间隙，不需要调整主体结构尺寸就可以完成保温改造，适配不同温控要求的储液场景。
