多腔式精密注塑成型模具结构设计

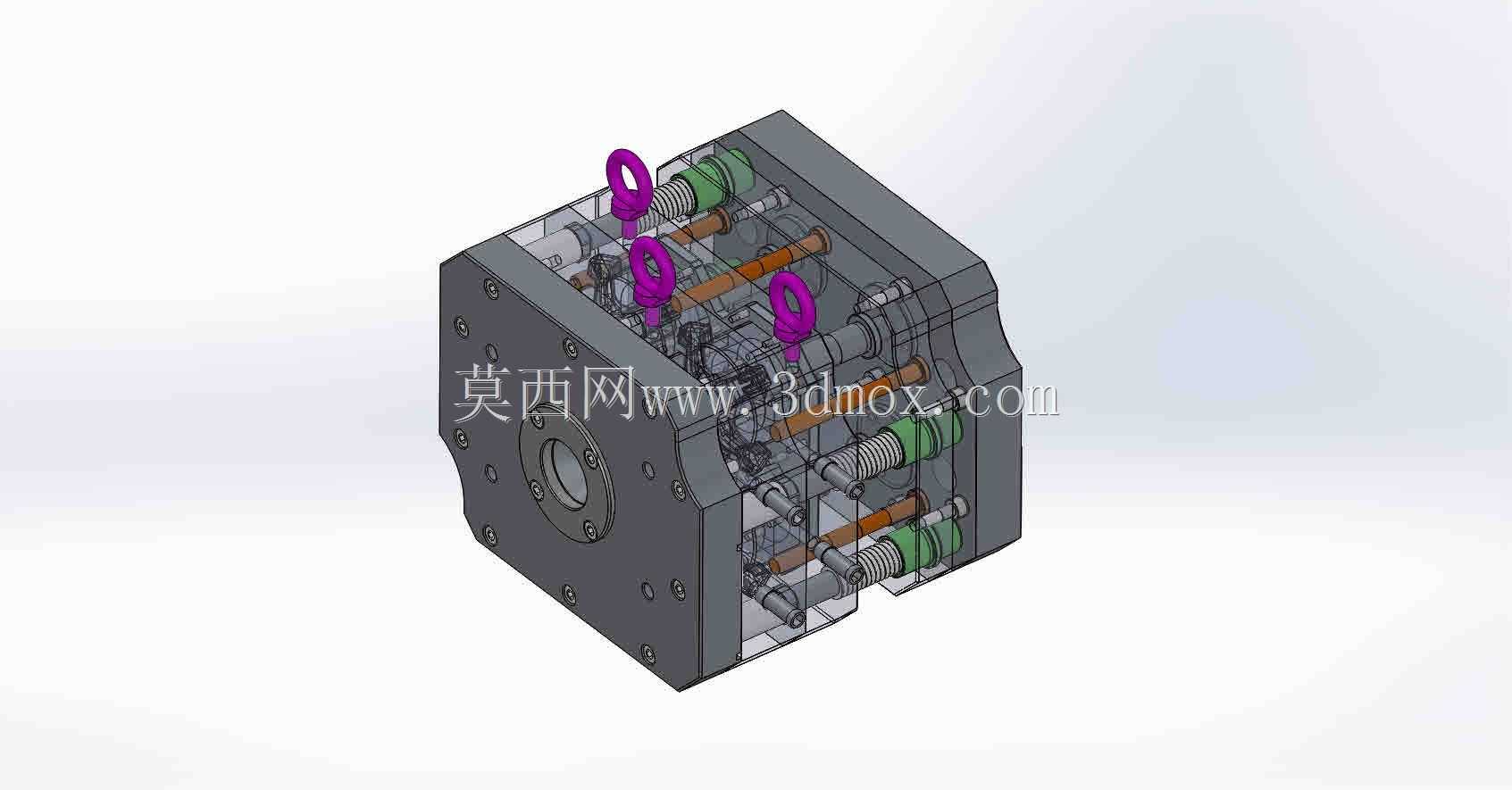

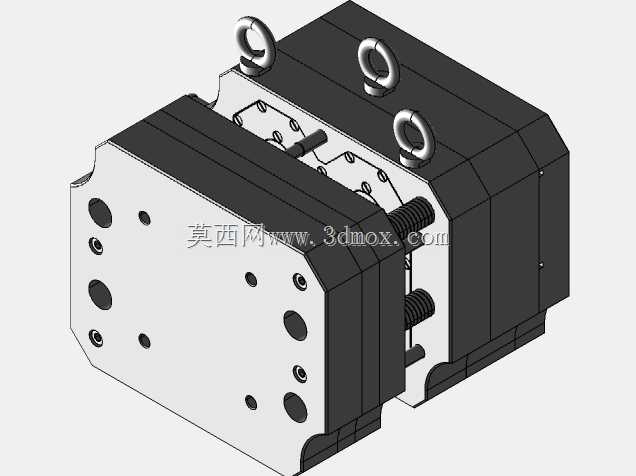

　　这套模具结构针对中小型精密塑胶件的批量注塑生产场景设计，适配卧式注塑机的安装接口，整体采用方体式模架布局，所有功能组件集成在封闭模架内部，外部仅预留吊环安装位、浇口对接位与冷却管路接口，可直接适配常规规格注塑机的装夹要求，无需额外定制转接板。从结构布局来看，模具采用对称式多腔排布思路，模架四角设置高硬度导柱导套组件，合模时可实现微米级的定位精度，避免合模错位导致的型腔啃伤、飞边超标等生产问题；三个紫色吊环为标准吊具接口，沿模具重心位置均匀分布，满足车间天车吊装转运的承重要求，吊装时可保证模具整体平衡，不会出现倾斜磕碰。模具内部集成了完整的浇注系统，主流道对接注塑机射嘴位置，分流道采用平衡式排布设计，可保证熔融塑胶同时填充所有模腔，

　　避免不同型腔填充不均导致的零件尺寸差异、缩水缺料等缺陷；冷却回路采用环绕式水路布局，沿型腔、型芯周边均匀分布，水路接口设置在模架侧端面，可直接对接车间冷却水循环系统，通过恒定温度的冷却水快速带走成型过程中的热量，缩短塑胶件冷却定型时间，提升单批次生产效率。顶出机构采用弹簧复位式顶针布局，顶针位置对应塑胶件的非外观面，避免顶出痕迹影响零件外观质量，开模后顶出板在注塑机顶杆作用下平稳推出成型零件，合模时弹簧带动顶出板自动复位，无需额外设置复位杆的强制复位结构，简化了模架内部的组件排布。模具的成型零件采用镶拼式结构设计，型腔、型芯部分单独采用高耐磨模具钢加工，通过定位销与模架主体固定，后续生产中若出现型腔磨损、改模需求，

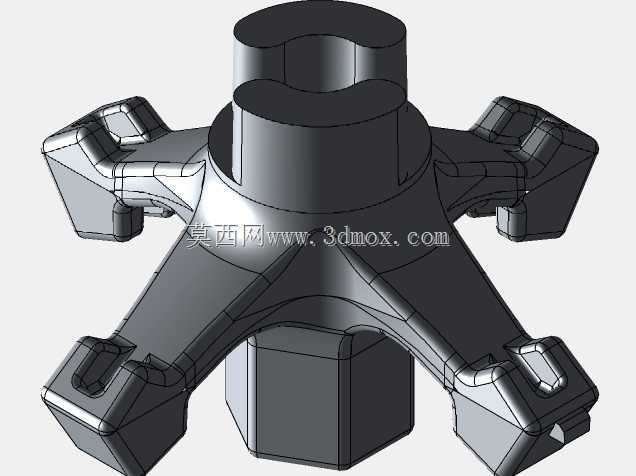

　　可直接更换对应镶件，无需整体报废模架，大幅降低后期维护成本。从安装边界来看，模架各端面均做了倒角处理，侧端面的冷却接口、紧固螺丝均不超出模架外轮廓，装夹时可直接贴合注塑机的定模板、动模板平面，不会出现干涉问题；模具的开模行程经过匹配计算，可保证开模后顶出机构有足够空间推出成型零件，同时不会因为开模行程过大导致导柱脱离导套，降低合模时的对位难度。这套结构可适配ABS、PP、PC等多种常用热塑性塑胶的成型需求，通过更换不同的型腔镶件，可快速切换生产不同的小型塑胶零件，适合电子接插件、小型结构件、日用塑胶配件等产品的批量生产场景，结构设计上充分考虑了车间生产的实际操作需求，日常维护时仅需拆分上下模即可清理流道凝料、检查顶针磨损情况，无需完全拆解所有组件，可减少设备停机维护的时间。
