液压系统逆变器再分配装置结构设计

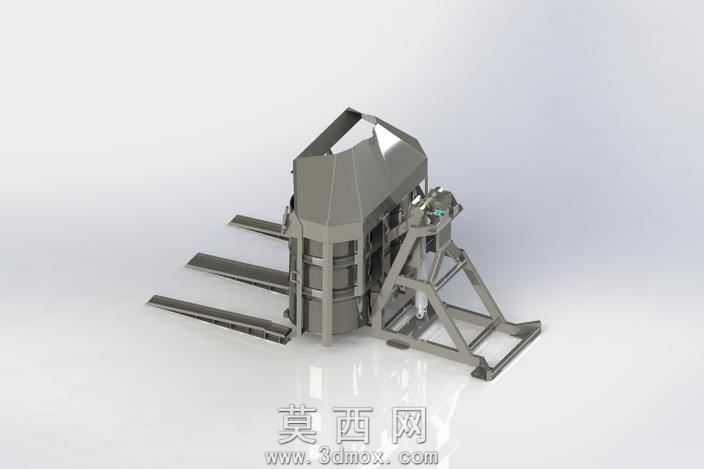

该装置为适配液压系统的逆变器再分配水力调控结构，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循液压动力传输与流体分配的工程逻辑，对每一处连接点位、支撑结构、功能腔体都做了精准的尺寸约束与装配校验。模型主体采用框架式承力结构设计，底部设置多组平行延伸的叉状承托臂，臂体采用等截面加厚型材结构，既保证承载时的结构刚度，又预留了流体管路与电气线路的布设空间；中部为集成式逆变器安装腔体，腔体采用多段折弯式壳体结构，外部设置环形加固箍带，可有效抵御液压系统运行时产生的振动冲击，避免内部电气元件受振松动；侧部设置三角桁架式支撑结构，通过斜向撑杆将腔体载荷均匀传导至底部基座，基座采用镂空式框架设计，在降低整体自重的同时保证安装基准面的平面度，方便装置与液压系统主机的定位连接。材质渲染阶段，主体金属结构采用哑光冷轧钢材质表现，表面添加细微的拉丝纹理与均匀的金属磨砂质感，还原工业设备的真实材质表现；连接紧固件采用镀锌亮面金属材质，与主体结构形成质感区分，清晰展现装配层级；腔体内部的绝缘组件采用哑光工程塑料材质，通过材质差异直观区分不同功能部件。设计过程中重点考量了水力分配的流道走向与逆变器的散热需求，将流体分配管路与逆变器散热风道做了集成式布局，既实现液压系统流体动力的分区再分配功能，又能借助流体流动带走逆变器工作产生的热量，提升装置整体运行稳定性；所有活动连接点位都预留了合理的装配间隙，密封部位设置了对应的安装槽位，完全符合液压设备的装配工艺要求，可直接用于结构验证、装配模拟与工程方案展示。
