小型履带式液压挖掘作业设备结构设计

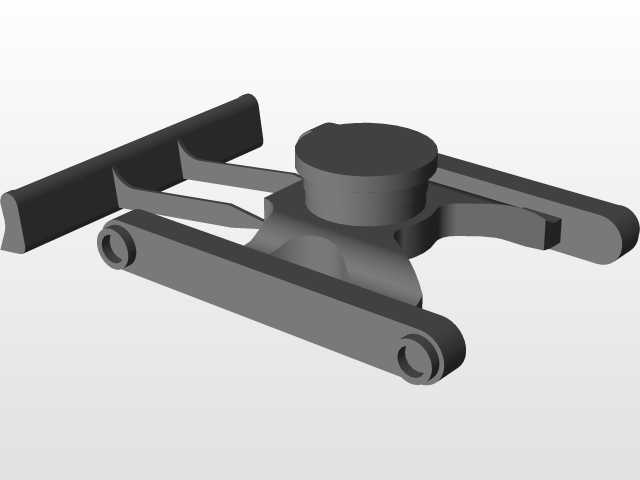

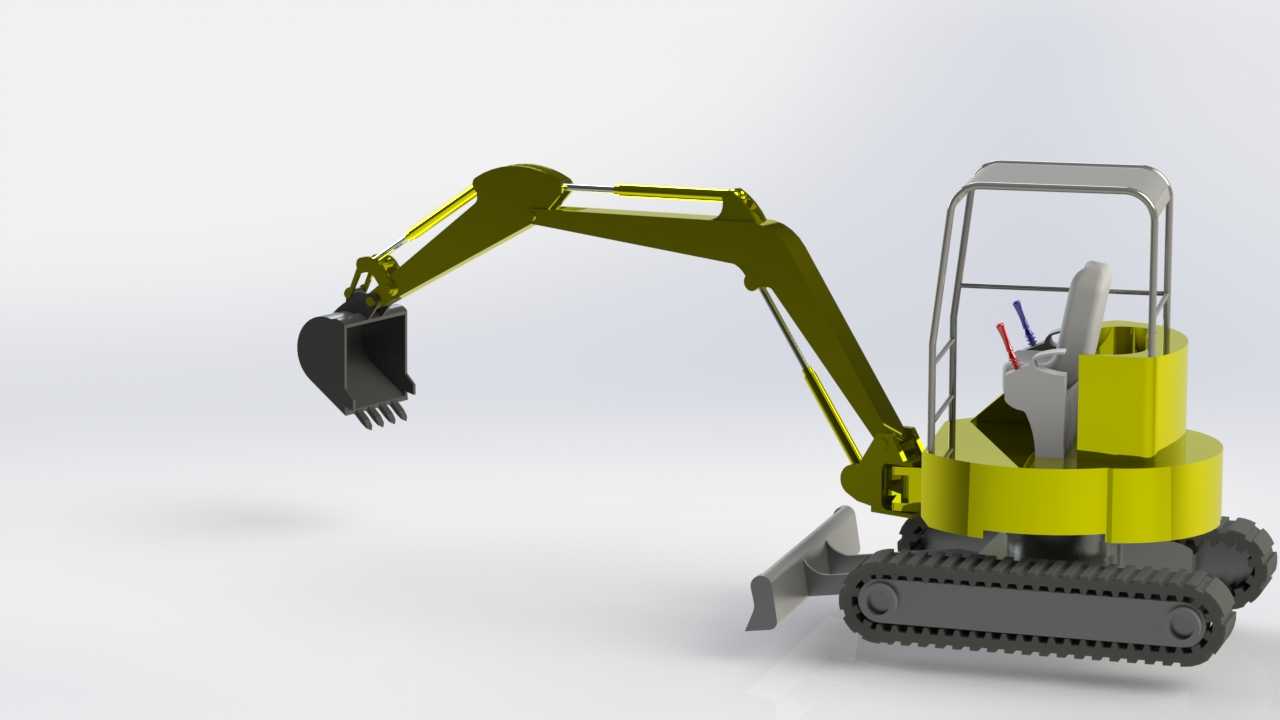

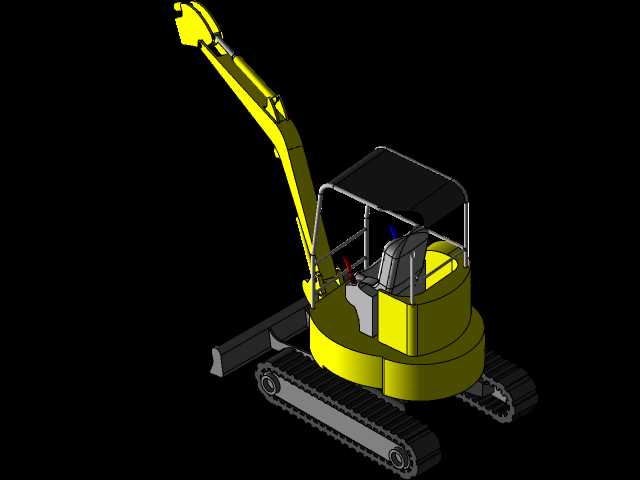

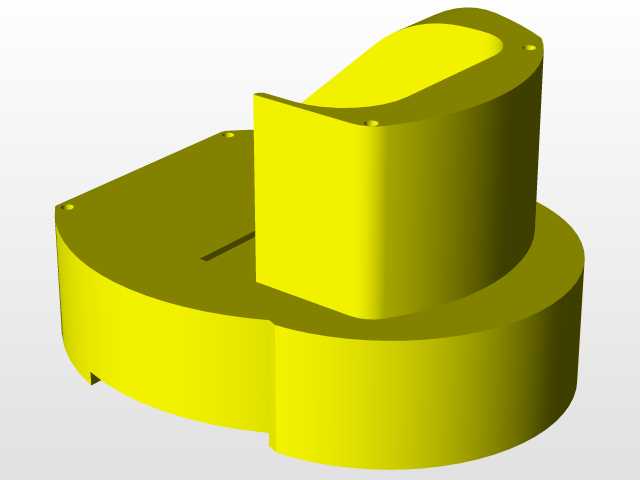

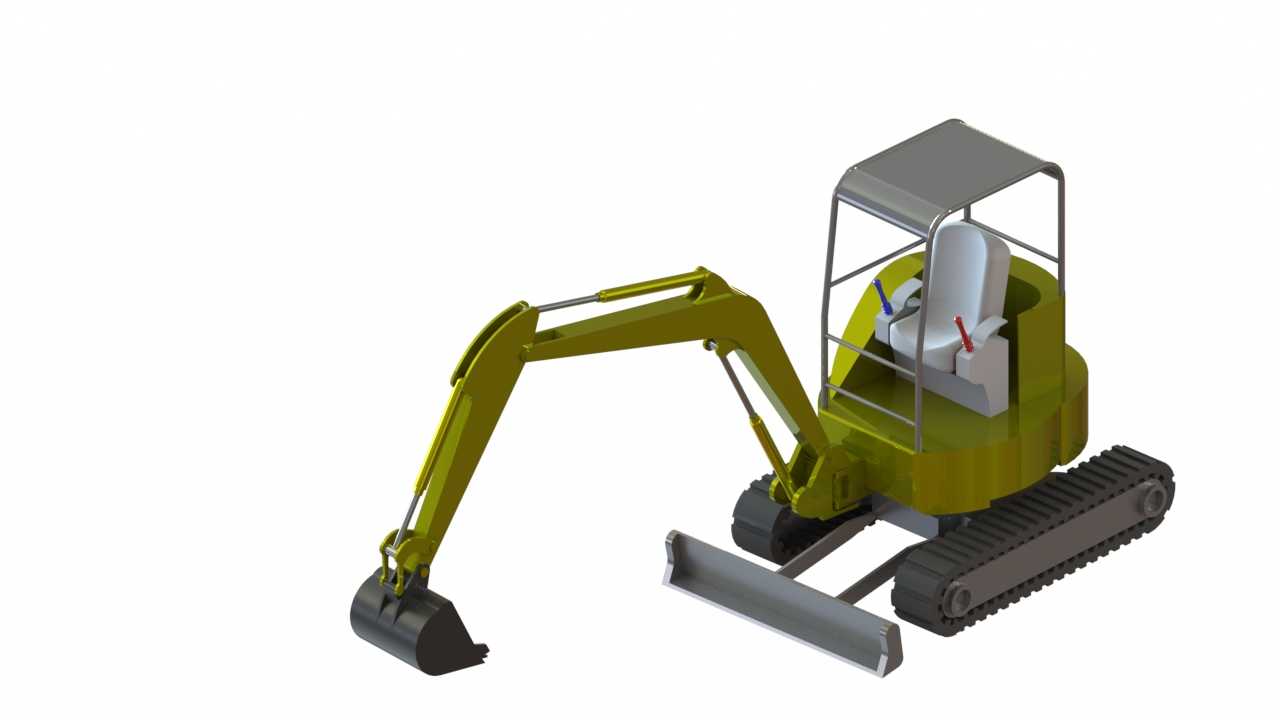

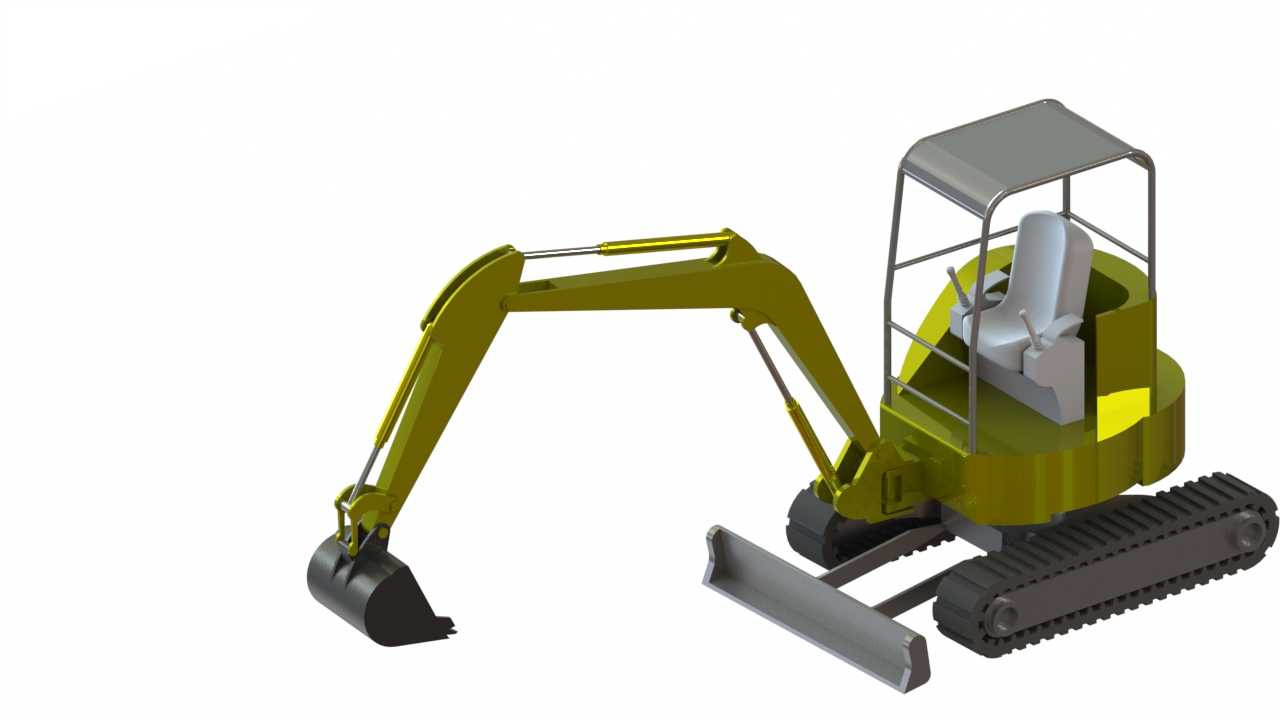

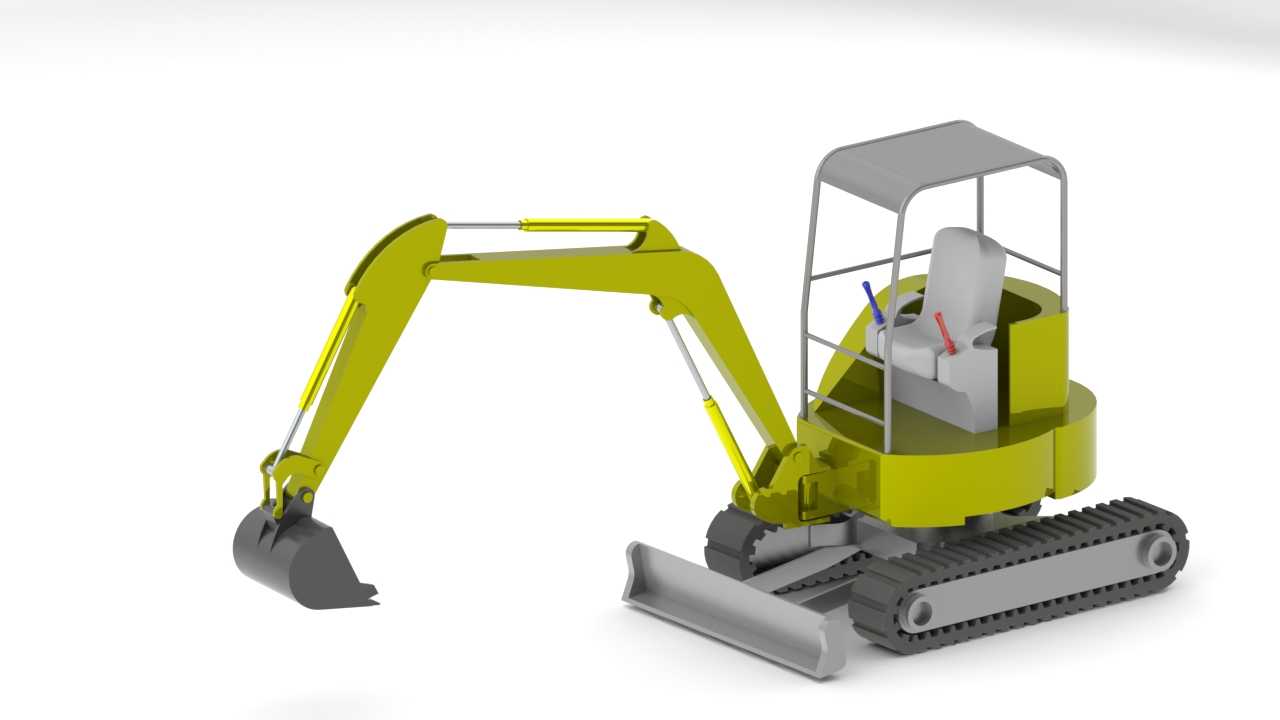

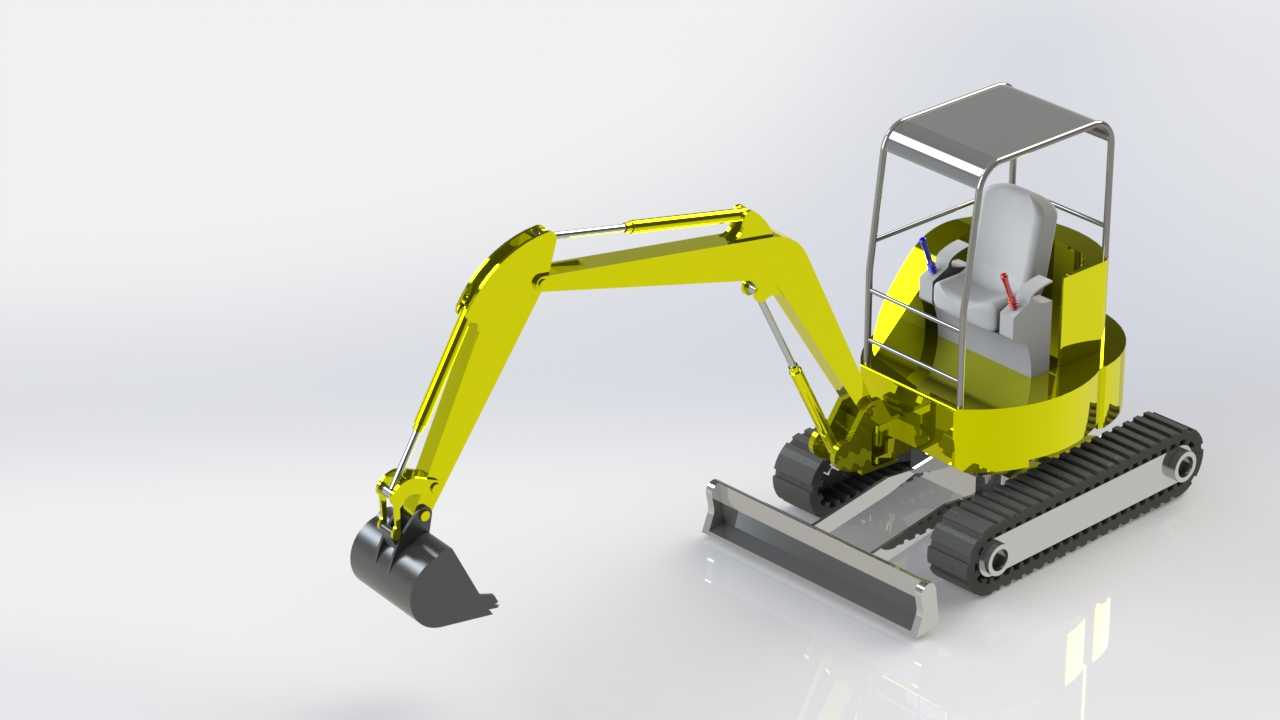

　　这款微型履带挖掘设备的三维结构设计，核心瞄准狭小空间作业场景的实际需求，区别于中大型挖掘机的大土方作业定位，其结构布局完全围绕狭窄区域的通过性、作业灵活性做针对性优化。从结构组成来看，整机采用上部回转平台加下部履带行走机构的经典布局，上部平台集成了驾驶防护架、操作座椅、液压主控阀组、动臂斗杆铰接支座，下部行走机构采用橡胶履带搭配钢制导向轮、驱动轮的组合，前端配置可上下摆动的推土板，既可以在作业时稳定机身，也能完成场地平整、浅层推土的辅助作业。

　　从实际应用场景出发，这类微型挖掘设备主要适配城镇管网沟槽开挖、庭院绿化土方整理、室内拆除破碎、小型农田水利修整、狭小厂区设备基础开挖等场景，这类场景普遍存在作业空间狭窄、地面承载能力有限、对设备回转半径要求严苛的特点，常规中型挖掘机无法进入作业，人工开挖效率极低，这类微型挖机的结构尺寸刚好匹配这类场景的边界要求：整机宽度控制在1米级，尾部回转半径不足1米，能够在宽度1.2米以上的巷道、庭院通道内灵活转向，橡胶履带的接地比压远低于钢制履带，不会破坏硬化路面、草坪铺装层，适配城镇作业的路面保护要求。

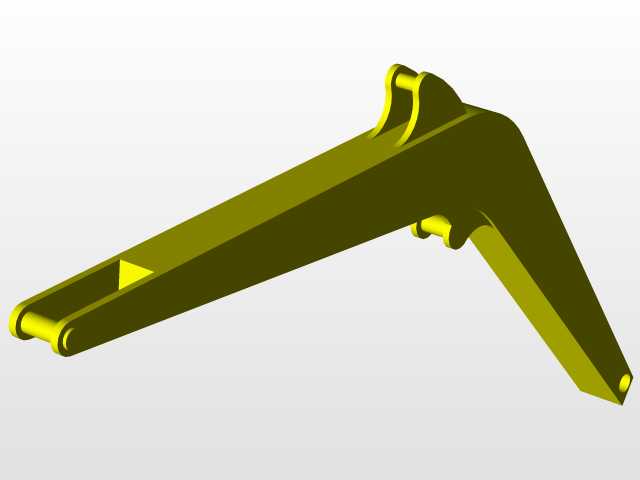

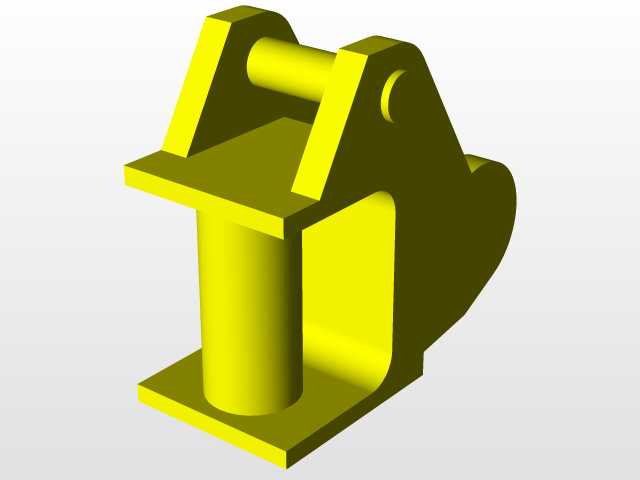

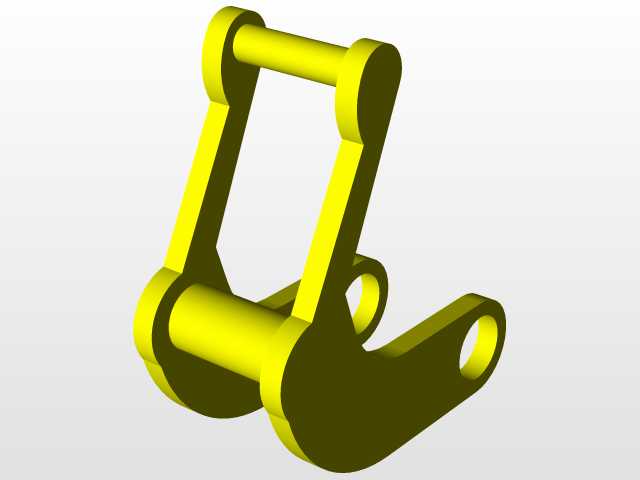

　　设计思路上，工作装置采用弯板结构的动臂搭配分段式斗杆，铲斗铰接点的作业范围覆盖地面以下1.5米至地面以上2米左右的区间，动臂根部的铰接点做了偏置优化，使得设备能够贴近墙体、管线边缘作业，减少作业盲区。液压管路沿动臂、斗杆的内侧腹板布置，通过管卡固定在结构件预留的安装座上，避免作业过程中碎石、土体剐蹭液压管路，同时预留了破碎锤、液压剪等属具的管路接口，不需要额外改装即可快速更换属具，拓展作业功能。上部的防护架采用圆管弯折焊接成型，既满足防落物的防护强度要求，又不会过多增加上部结构的重量，同时预留了遮阳篷、防雨棚的安装孔位，可根据作业环境加装附属防护部件。

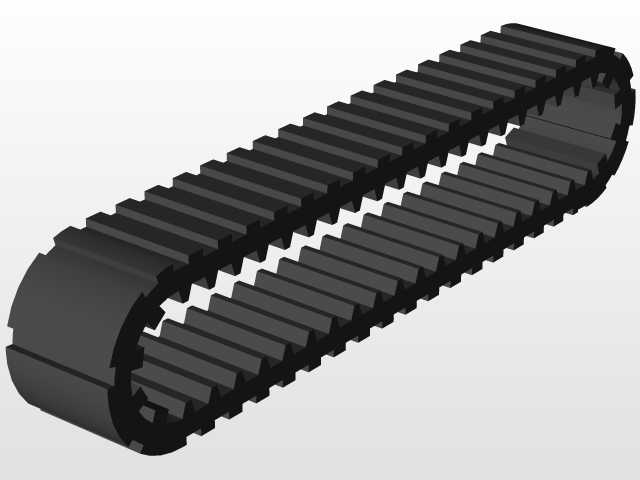

　　行走机构的张紧装置采用螺杆调节式结构，相比液压张紧结构更简单，维护成本更低，适配微型设备的低成本定位，履带板的花纹做了浅齿优化，在硬化路面行走时不会产生明显的压痕，在软土地面作业时又能提供足够的抓地力，避免打滑。推土板的铰接点设置在行走架前端的侧支座上，通过两个小型液压油缸控制升降，推土板的下缘做了倒角处理，推土作业时不会切入过硬地面造成设备前倾，同时在挖掘作业时将推土板降至地面，可作为辅助支撑点，抵消挖掘时的倾覆力矩，提升整机作业稳定性。

　　操作区域的布局完全按照人机工程要求设计，操作手柄的布置位置与座椅的扶手高度匹配，操作人员坐下后手臂自然下垂即可握住操作手柄，脚踏阀的位置对应脚部自然放置的角度，长时间作业不易产生疲劳。座椅采用减震安装结构，能够过滤行走过程中产生的颠簸震动，防护架的高度控制在2.2米以内，能够通过常规的室内门洞、小区限高杆，不需要拆卸部件即可转场。上部回转平台的回转支承采用小直径单排四点接触球式结构，承载能力满足整机上部结构加上挖掘载荷的受力要求，回转间隙控制在合理范围，作业时不会产生明显的晃动，保证挖掘动作的精准度。

　　从安装边界来看，整机所有部件的安装都预留了足够的维护空间，液压油箱、燃油箱布置在平台后侧，加油口的高度在操作人员站立可及的位置，日常检查油位、加注油料不需要攀爬设备；发动机和液压泵的布置位置预留了拆卸检修的空间，更换滤芯、检修管路时不需要拆解过多周边部件。工作装置的各个铰接点都采用防尘密封的衬套结构，能够阻挡泥沙进入铰接摩擦面，延长销轴和衬套的使用寿命，铰接点的润滑注油嘴都引至便于操作的位置，日常打黄油维护不需要探身到设备下方或结构缝隙内，降低日常维护的难度。

　　整机的重量控制在1吨级，普通小型货运车辆即可完成转场运输，不需要专用的大件运输车辆，转场成本低，适配零散小工程的频繁转场需求。挖掘作业时的最大挖掘力经过参数匹配，能够完成三类土以下的土方开挖作业，搭配小型破碎锤时可完成混凝土路面、砖石结构的破碎作业，完全覆盖小型工程的作业需求，结构设计上没有冗余的部件，所有结构件的板厚都经过受力校核，在保证结构强度满足作业载荷要求的前提下尽可能控制整机重量，降低制造成本和使用能耗。
