带法兰输出端的工业重载齿轮减速装置

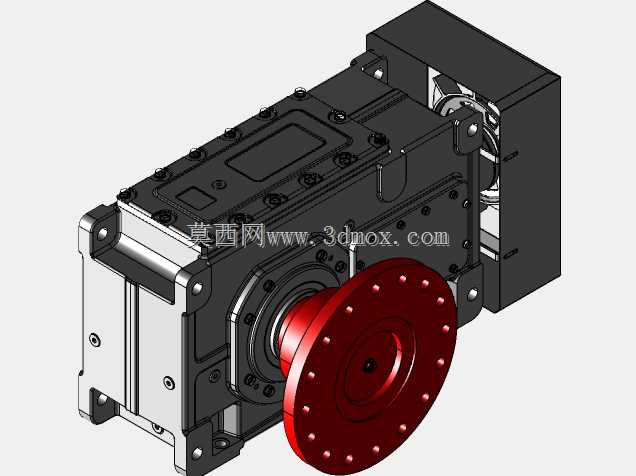

　　在矿山输送、冶金辊道、重型物料搅拌这类大扭矩低转速的工业传动场景里，这类带法兰输出的重载齿轮减速装置是动力匹配环节的核心部件，它的核心作用是把原动机输出的高转速低扭矩动力，通过多级齿轮副的啮合减速，转化为作业端需要的低转速大扭矩输出，同时通过输出端的一体式连接法兰，直接和作业负载的输入端对接，省去额外的联轴器对接调整工序，大幅压缩现场安装的对中调试周期。从结构设计逻辑来看，这个装置采用了分体式铸造箱体结构，箱体的合箱面经过精密铣削加工，配合定位销实现上下箱体的精准对位，箱体表面预留的多组螺栓孔既用于箱体合箱锁紧，也可用于安装端盖、油封、透气塞这类辅助组件，箱体外侧的加强筋沿着齿轮轴的受力方向布置，既可以提升箱体的整体刚性，

　　抵御重载传动下齿轮啮合产生的径向、轴向载荷冲击，也能增大箱体的散热面积，带走齿轮啮合过程中产生的热量，避免箱体内润滑油温度过高导致润滑性能下降。输出端的红色连接法兰采用了和输出轴过盈配合加平键周向固定的连接方式，法兰端面上均匀布置的多组螺栓孔，对应不同规格负载输入端的连接孔位，法兰的止口尺寸经过公差匹配，安装时可以直接嵌入负载输入端的定位止口，保证输出轴和负载输入轴的同轴度，避免偏心运转带来的轴承磨损、轴系振动问题。设计过程中，各级齿轮的参数匹配是核心环节，高速级采用斜齿圆柱齿轮提升传动平稳性，降低高速运转下的啮合噪音，低速级采用硬齿面直齿圆柱齿轮承载大扭矩载荷，齿轮的齿面经过渗碳淬火处理，齿面硬度达到重载传动的耐磨要求，

　　齿轮轴的支撑采用圆锥滚子轴承配对安装，同时承受径向载荷和轴向载荷，轴承端盖处设置双唇式骨架油封，防止箱体内的润滑油泄漏，同时阻挡外部的粉尘、水汽进入箱体内部污染润滑油。从安装边界来看，箱体底部预留的安装脚座孔位按照标准重载减速机的安装尺寸设计，可直接适配常规的传动安装机架，不需要额外做安装孔位的二次加工，输入端的轴伸尺寸适配标准规格的电机法兰连接，可直接和Y系列、YE3系列的工业电机直连，也可通过皮带轮、联轴器连接其他类型的原动机。在实际选型应用中，这类减速装置需要匹配作业端的额定扭矩、峰值过载扭矩、输出转速、安装空间边界来确认具体的减速比、法兰规格、安装方式，输出法兰的连接螺栓需要采用8.8级以上的高强度螺栓，

　　按照规定的扭矩值锁紧，安装时需要确认输出轴和负载轴的同轴度误差控制在允许范围内，避免偏载导致的轴系断裂、轴承过早失效。日常运维中，需要定期检查箱体内的润滑油油位，按照运行周期更换符合粘度要求的工业齿轮油，检查输出法兰连接螺栓的锁紧状态，监听齿轮啮合的运转声音，判断是否存在齿面磨损、轴承间隙过大的问题，保证装置在重载工况下的长期稳定运行。这类带法兰输出的减速装置相比轴伸输出的减速机，省去了额外的联轴器安装空间，整体传动链的长度更短，传动刚性更强，适合安装空间紧凑、对传动同轴度要求高、负载冲击大的作业场景，比如重型板式给料机的驱动、辊式破碎机的辊筒驱动、大型搅拌装置的主轴驱动，都能看到这类结构的减速装置应用，其结构设计的冗余量充分考虑了工业现场的过载冲击工况，齿轮、轴承、箱体的强度都按照1.5倍以上的额定载荷做安全系数校核，能够适应多粉尘、变载荷、连续运转的恶劣工业环境。
