移动式倾斜螺旋散料输送设备结构

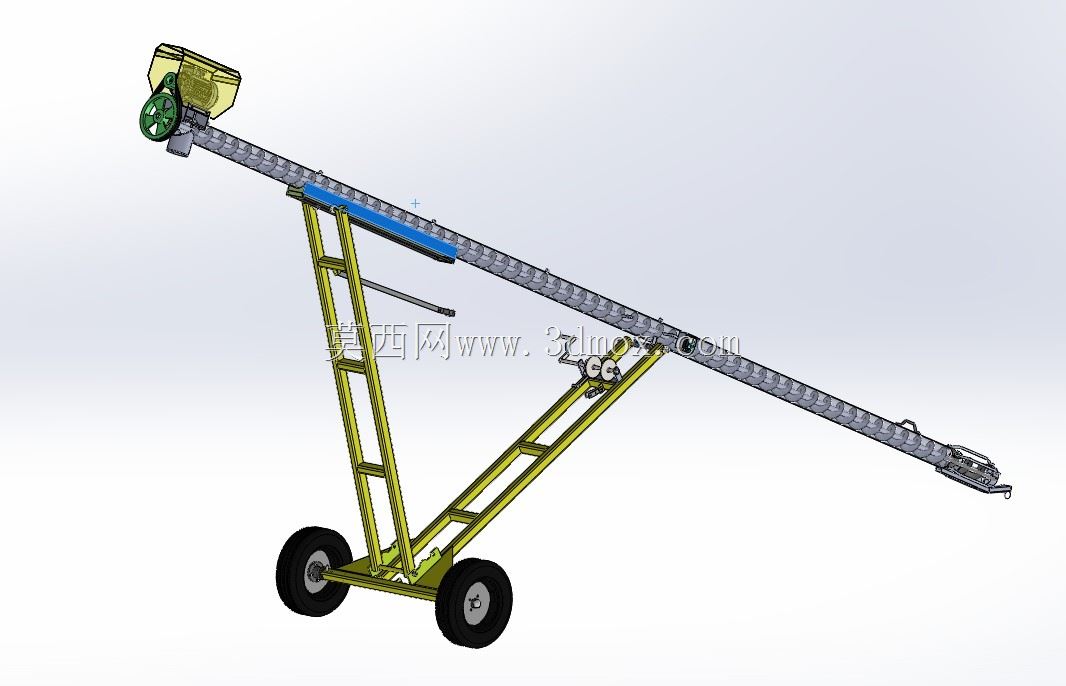

　　该设备为轮式可移动倾斜布置的螺旋输送装置，主要针对散状颗粒、粉状物料的短距离转运、上料作业设计，常见应用场景涵盖粮食收储环节的粮堆倒运、晒场收粮入仓，饲料加工环节的原料投料转运，小型建材加工场景的散水泥、砂石短距离提升上料，也可适配化工、轻工领域小批量散料的工位间转序作业。设备整体采用单管螺旋主体结构，核心输送构件为封闭圆管内的连续螺旋叶片轴，作业时通过螺旋叶片的旋转推送，将底端进料口浸入料堆的物料沿管体向上推送，从顶端出料口排出，封闭管体结构可避免输送过程中粉料飞扬、颗粒物料撒落，同时减少外界杂质混入物料的风险。

　　从结构设计逻辑来看，设备采用三角桁架式支撑结构，两根斜向支撑腿配合管体本身形成稳定的三角受力体系，支撑腿与管体的连接节点采用铰接设计，可根据实际卸料高度需求调整管体的倾斜角度，适配不同高度的接料设备或仓口进料需求，角度调整范围通常覆盖25度至60度区间，兼顾不同物料的输送效率——倾斜角度过大时会降低物料填充系数，过小则会增加设备整体占地长度，铰接节点的锁紧结构采用快拆式销接配合顶紧螺栓，无需专用工具即可完成角度调整与锁止。底部行走机构采用两个充气橡胶轮搭配牵引式结构，轮轴直接固定在支撑腿底端的横梁上，无需额外转向机构，作业转移时可通过人力牵引管体顶端的扶手完成短距离转场，也可通过小型农用车辆牵引完成场地间转移，轮距设计适配农村常见的晒场、粮库内部通道宽度，最小转弯半径可控制在2米以内，适配狭窄场地作业需求。

　　驱动单元布置在管体顶端位置，采用直联式减速驱动结构，电机与螺旋轴通过联轴器直连，避免链传动、带传动长期使用后的张紧维护需求，顶端布置的驱动结构可抵消螺旋输送时物料对叶片的轴向反推力，降低底端轴承的轴向受力，延长轴承使用寿命。进料端设置在管体底端的侧面，开口处加装格栅式滤网，可拦截物料中混杂的大块杂物、编织袋残片，避免大块物料进入螺旋管造成叶片卡滞、管壁磨损，底端进料口的管段采用加厚耐磨钢板制作，应对进料段物料与管壁的高频摩擦，磨损后可单独更换该段管体，无需更换整根输送管，降低后期维护成本。出料口设置在管体顶端的下侧，采用可旋转的导向溜槽结构，可根据接料位置调整出料方向，避免物料落料偏撒。

　　从安装边界与尺寸适配来看，设备完全展开后最大输送长度可覆盖6米至12米区间，对应最大提升高度为3米至8米，管体直径根据输送产能不同分为100mm、150mm、200mm、300mm几个常规规格，对应每小时输送产能从5吨到30吨不等，可根据物料容重、输送距离选择对应规格。设备作业时无需做混凝土基础固定，只需将支撑腿底端的支撑脚垫调整至与地面贴合，锁紧角度调节机构即可开机作业，对作业场地的地面平整度要求较低，硬化地面、压实的土面均可稳定作业，非作业状态下可将支撑腿收起，依靠两个行走轮与管体底端的支撑脚直立放置，减少占地空间，直立存放时的占地宽度不超过1.2米，长度不超过管体本身长度，可直接靠仓库墙面放置，无需专用存放空间。

　　结构细节设计上，螺旋叶片采用等厚螺旋叶片分段焊接在中心轴上，叶片与管壁的间隙控制在5mm至10mm区间，间隙过小会增加叶片与管壁的摩擦阻力，增大驱动功率消耗，间隙过大则会残留物料，造成不同批次物料的交叉污染，针对磨琢性较强的物料，叶片边缘可加装耐磨焊条堆焊层，提升叶片使用寿命。管体的连接法兰采用加厚角钢法兰，法兰之间加橡胶密封垫，避免输送粉料时从法兰缝隙漏尘，中间吊轴承采用外置式剖分轴承座，无需抽出螺旋轴即可完成轴承更换，大幅降低维护时的拆装工作量。牵引扶手设置在管体顶端靠近驱动单元的位置，扶手高度调整至人体腰部位置，便于人力推行时发力，扶手处加装橡胶防滑套，提升操作时的握持稳定性。
