筒仓顶部巡检走道支撑立柱结构

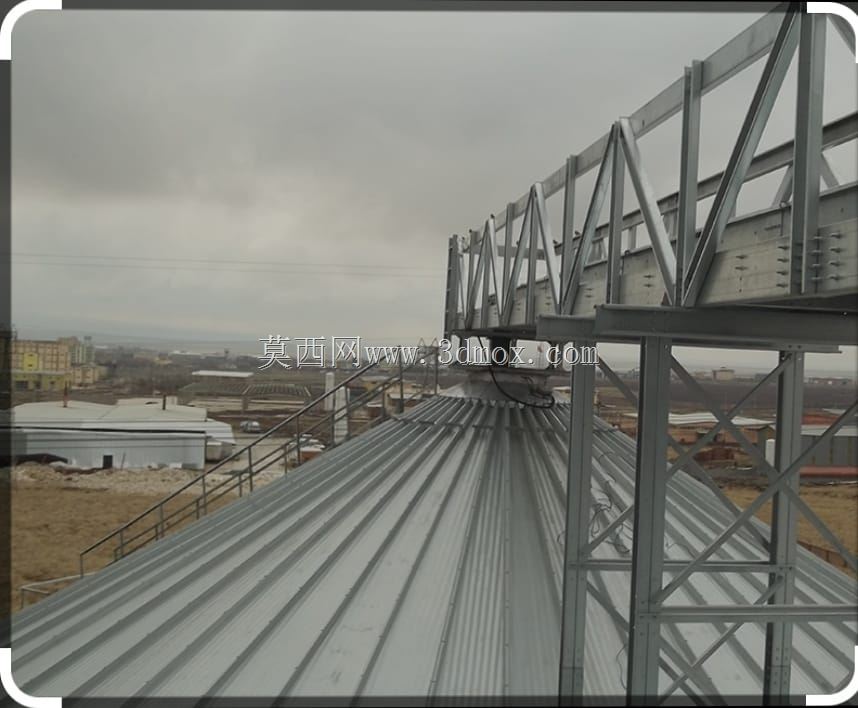

　　该结构主要应用于粮食、建材、粉体物料存储类筒仓的仓顶区域，作为仓顶巡检走道的竖向承载构件，解决大直径筒仓仓顶设备巡检、日常维护时的人员通行安全问题。在散料存储行业中，大直径筒仓的仓顶通常布置有进料装置、除尘设备、料位检测元件，运维人员需要定期沿仓顶完成设备点检、积料清理、易损件更换作业，无可靠走道支撑的情况下，直接踩踏波纹仓顶板极易出现板材变形、人员坠落风险，这套立柱结构正是为走道系统提供稳定的竖向支撑，将走道的活荷载、自重荷载均匀传递至仓顶的加强筋结构上。

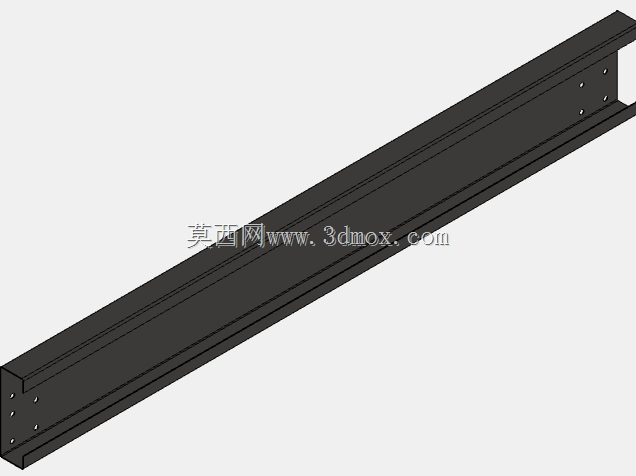

　　从功能特性来看，该立柱采用等截面型钢焊接成型，柱身与仓顶波纹板的接触位置设置了适配的底座连接板，连接板的开孔位置完全匹配仓顶原有加强檩条的螺栓点位，无需在仓顶板上额外开孔破坏原有防水结构，安装时可直接通过抱卡或螺栓与仓顶檩条完成固定。立柱顶部设置了与走道桁架下弦连接的法兰盘，法兰盘上预留的长圆孔可适配安装时的位置偏差，降低现场安装的对位难度，即使仓顶檩条存在小范围的安装误差，也能通过长圆孔完成调整，保证走道桁架的水平度符合通行要求。

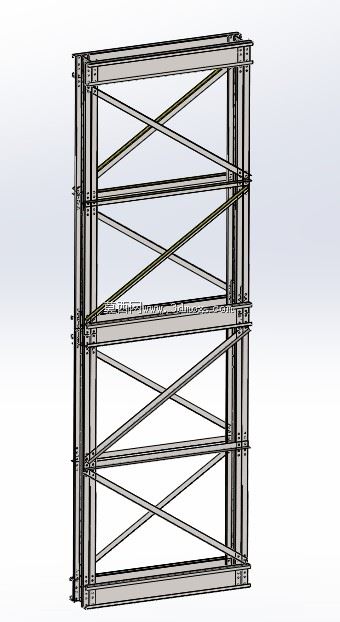

　　设计过程中首先核算了仓顶的荷载限值，筒仓仓顶的波纹彩钢板本身承载能力有限，因此立柱的选型严格控制自重，采用薄壁矩形型钢作为柱身主材，在满足竖向承载力、抗风载要求的前提下尽可能降低结构自重，避免给仓顶结构增加额外的荷载负担。柱身的高度完全匹配仓顶从波纹板板面到走道桁架下弦的垂直距离，同时考虑到仓顶存在一定的坡度，每根立柱的底座都做了角度适配，保证立柱安装完成后保持垂直状态，不会出现倾斜受力的情况。柱身之间还设置了横向的联系杆件，将多根立柱连接为整体结构，提升整套支撑系统的抗侧移能力，应对厂区户外的强风荷载，避免单根立柱独立受力出现失稳问题。

　　从安装边界来看，单根立柱的底座覆盖范围不超过单块仓顶波纹板的加强筋间距，不会跨接在无支撑的波纹板悬空区域，所有荷载最终都传递到仓顶下部的钢檩条上，不会对波纹板本身造成集中荷载压迫。立柱与走道桁架的连接位置设置了防滑垫片，避免长期使用后螺栓松动出现走道晃动，柱身表面做了热浸镀锌处理，适配户外露天的使用环境，抵御雨雪、粉尘带来的腐蚀问题，延长结构的使用寿命。在实际布置时，立柱的间距完全匹配走道桁架的节间长度，每段桁架的两端节点位置都对应设置一根立柱，保证桁架的受力点都落在支撑位置上，避免桁架出现跨中受弯过大的问题。同时立柱的布置位置避开了仓顶的进料口、除尘管道、料位计安装位置，不会与仓顶原有设备产生干涉，运维人员在走道上通行时，可以顺畅到达所有需要点检的设备位置，不会被支撑构件阻挡通行路径。
