可移动式多工况液体混合搅拌装置

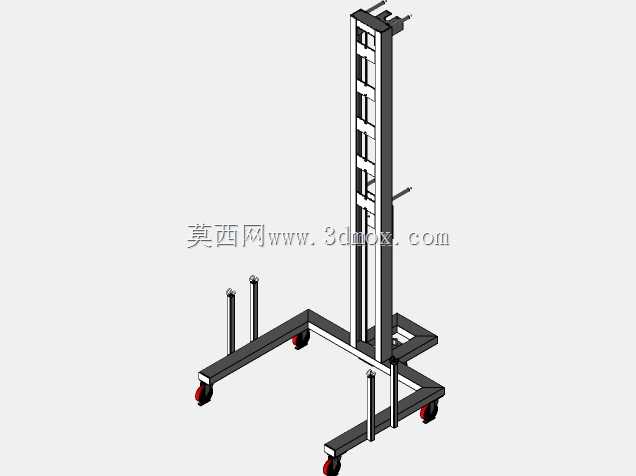

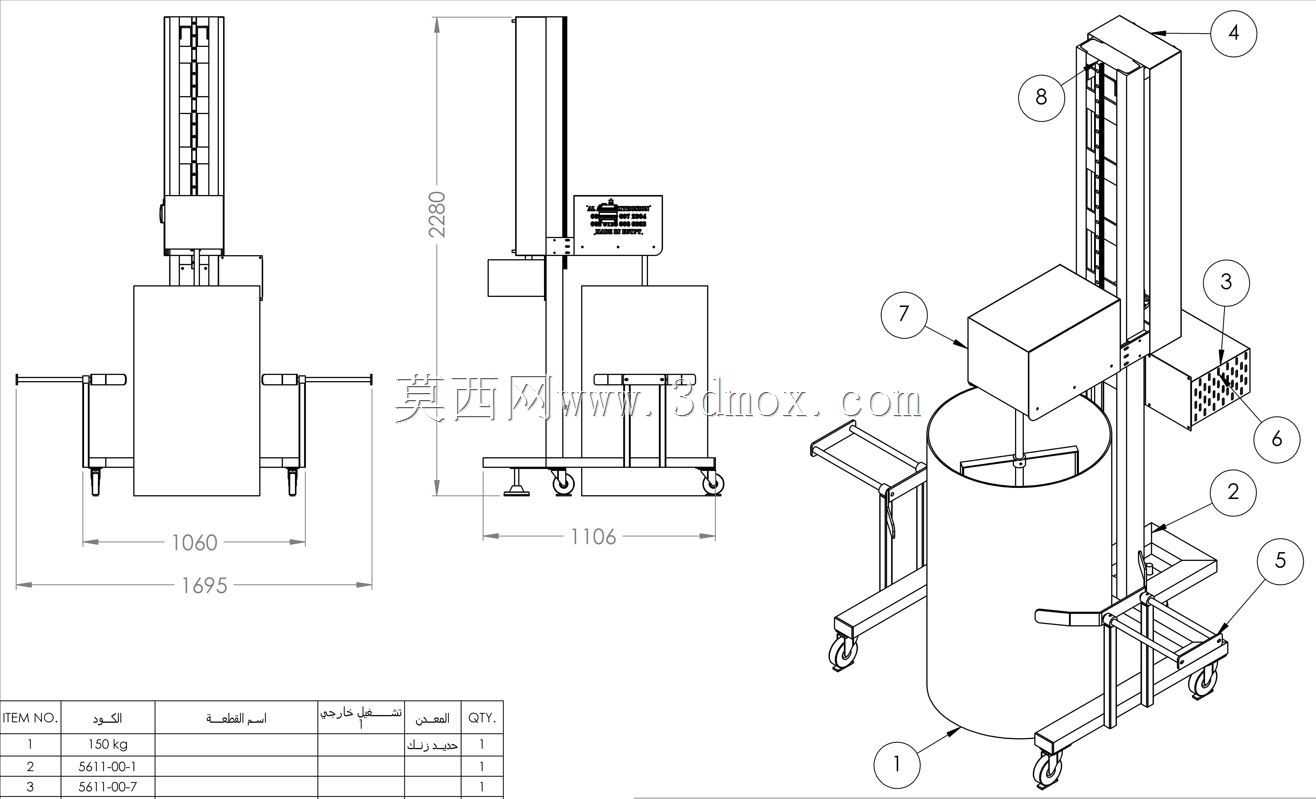

　　在精细化工、食品配料、小型水处理药剂调配这类需要灵活切换作业点位的生产场景里，固定安装的搅拌混合设备往往受限于管线布局、安装基座的约束，无法适配小批量多点位的混合作业需求，这款可移动液体混合装置的设计初衷，就是填补这类分散式混合作业的设备空白。从实际作业逻辑出发，设备整体采用带脚轮的撬装式承载结构，底部的支撑框架做了下沉式重心设计，满载搅拌状态下整机重心高度控制在框架总高度的三分之一以内，避免移动过程或者搅拌启动瞬间出现侧翻风险，脚轮选用带刹车的聚氨酯材质，既可以在环氧地坪、硬化水泥地面上灵活推行，到位后踩下刹车即可锁定整机位置，不需要额外打膨胀螺栓做基础固定，转场作业时单人即可完成移位操作，不需要额外吊装设备配合。

　　设备的核心搅拌单元采用侧入式结合顶搅拌的复合结构，针对不同粘度的液体物料做了适配设计：处理低粘度的水剂类物料时，侧部的射流搅拌组件可以形成罐内循环流场，避免罐底出现物料沉积死角；处理粘度稍高的悬浮类物料时，顶部的桨叶搅拌组件配合侧射流形成三维流场，能在较短时间内完成物料混匀，不需要延长搅拌时间来弥补流场缺陷。罐体部分的设计充分考虑了移动作业的余量，罐体侧壁做了环形加强筋结构，在减轻整机自重的同时保证罐体刚度，避免满载移动过程中罐体出现形变导致焊缝开裂，罐体顶部的进料口做了快开式密封结构，加料时不需要借助工具即可开启，作业过程中可以快速闭合防止物料溅出，底部的排料口采用低液位设计，排料时残留液量控制在罐体总容积的千分之五以内，

　　减少每次作业后的物料残留，降低换料时的清洗工作量。从安装边界来看，整机的宽度控制在常规车间通道的通行宽度以内，长度方向预留了推手的操作空间，推行时不需要额外调整通道周边的设备布局，高度方向适配常规车间的门洞高度，进出不同作业区间时不需要拆卸任何部件。设备的管路布局全部沿支撑框架内侧排布，所有外露管路都做了防撞保护设计，移动过程中即使碰到周边的工位器具，也不会出现管路变形或者接头松动的问题，搅拌驱动单元的安装座做了减震缓冲结构，搅拌运行时的震动不会直接传递到罐体和框架上，既降低了作业时的噪音，也能延长驱动部件的使用寿命。针对不同物料的混合需求，搅拌桨的安装位置做了可调节设计，根据物料的液位高度可以上下调整桨叶的安装高度，

　　避免低液位时桨叶空转打不到物料，高液位时桨叶埋深不足导致流场覆盖范围不够，侧部的射流喷嘴角度也可以根据物料特性做调整，处理易沉降的物料时将喷嘴对准罐底区域形成冲扫流，处理易起泡的物料时将喷嘴角度上调，减少液面的扰动幅度避免大量泡沫产生。整机的操作控件全部集中在推手附近的操作盒上，推行到位后操作人员站在推手位置即可完成启停、调速的全部操作，不需要绕到设备侧面操作，作业过程中观察罐内混合状态时，视线可以同时覆盖操作控件和罐内的液位、物料状态，减少操作过程中的误触风险。考虑到移动作业的供电适配性，设备的供电线缆做了收卷式设计，转场时可以将线缆收在框架侧面的线缆架上，不会出现线缆拖地被碾压或者勾挂周边物件的问题，线缆接口做了防松脱设计，作业过程中即使受到外力拉扯也不会出现断电停机的情况。
