燃气加热旋转式食品油炸加工设备结构

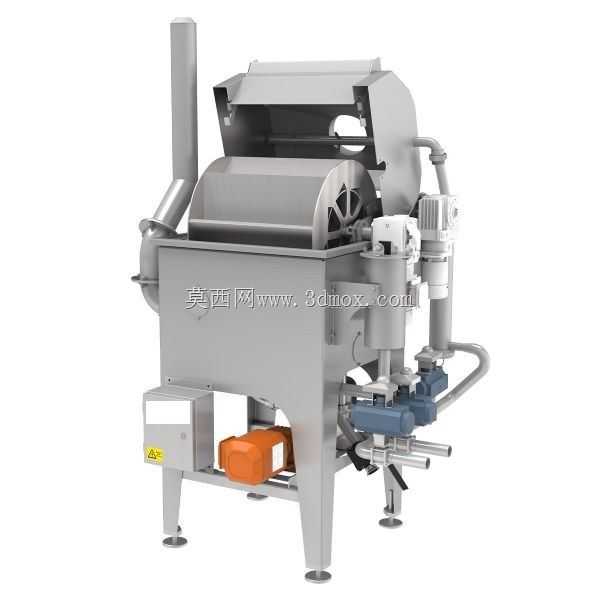

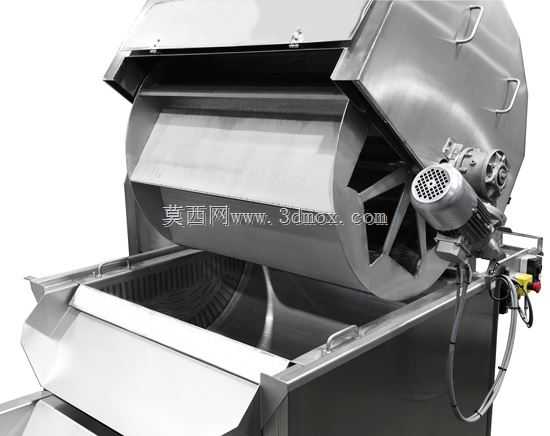

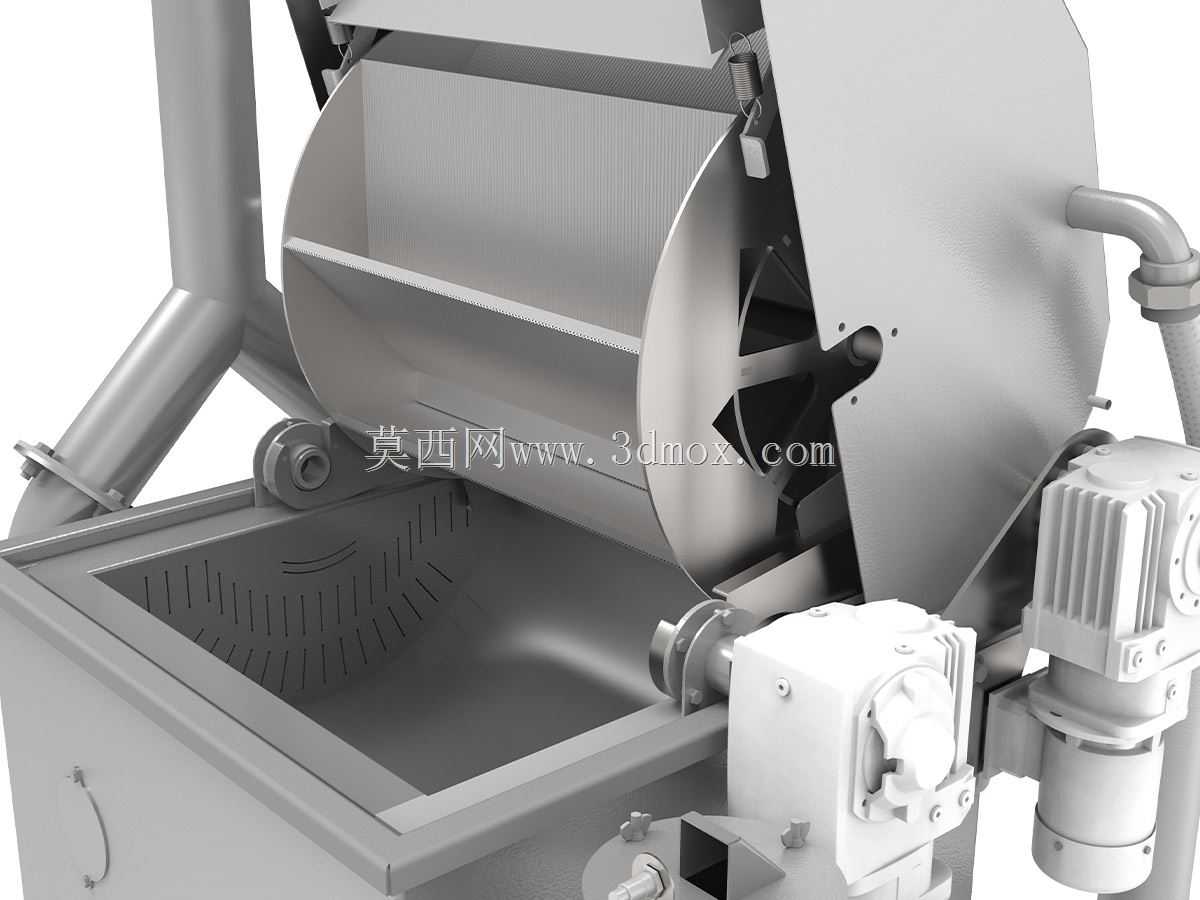

　　这套设备主要面向规模化休闲食品、预制菜加工产线的油炸工序场景，适配坚果、膨化坯料、裹粉肉制品、果蔬脆片等多种需要均匀受热油炸的物料加工需求，区别于传统批次式油炸锅的人工上下料模式，整体采用连续化作业结构设计，可直接对接前端上料输送与后端脱油、调味工位，形成完整的加工链路。从结构布局来看，设备核心为卧式旋转的筒状油炸腔体，筒身采用食品级不锈钢焊接成型，内壁设置螺旋导料结构，随着锅体低速转动，物料会在导料板的推动下沿腔体轴向缓慢移动，在设定的停留时间内完成油炸过程，同时转动过程中物料不断翻滚，避免局部积料受热不均导致的炸制色泽差异、生熟度不一致问题，相比静态网带式油炸设备，能减少物料与输送网带的接触压痕，对易破损的薄脆类物料友好度更高。

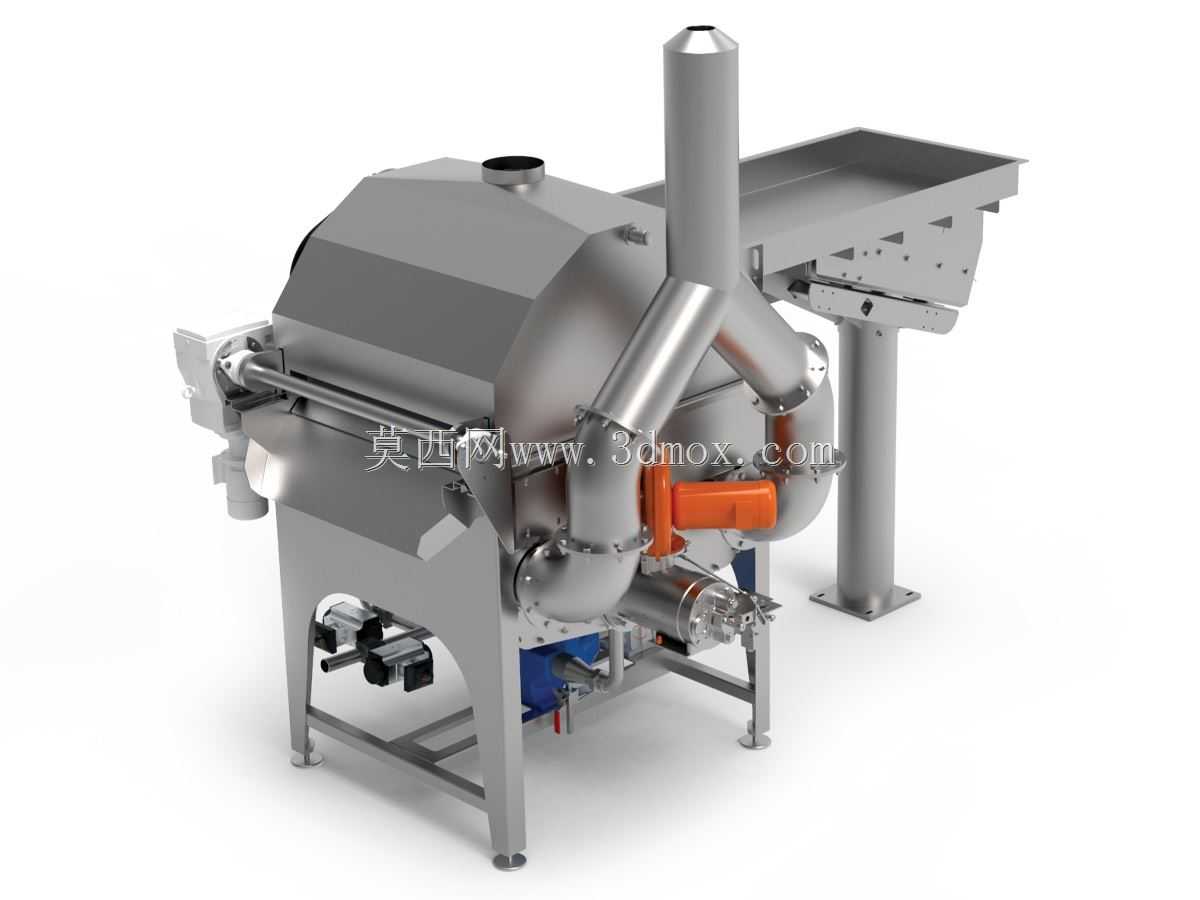

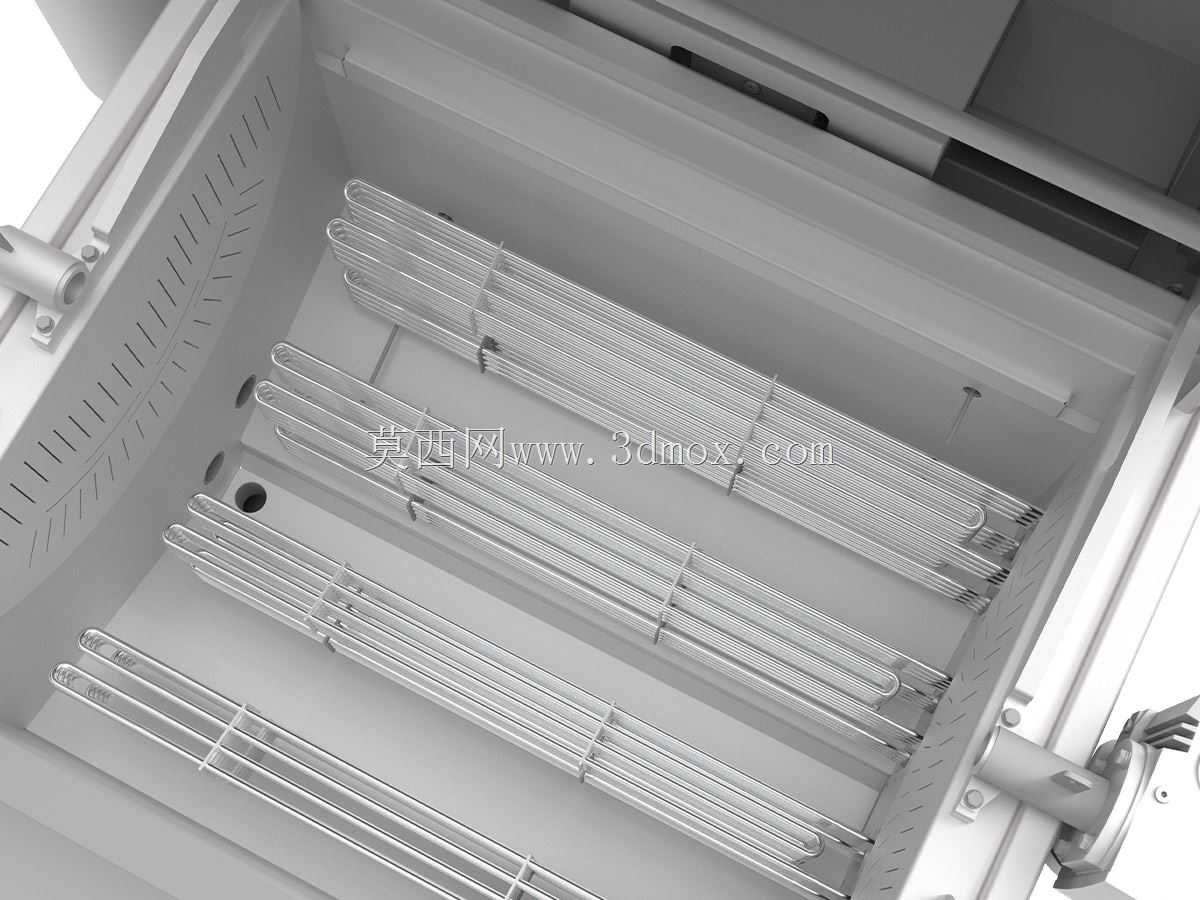

　　加热系统采用燃气燃烧换热结构，燃烧组件布置在腔体下部的换热腔区域，燃烧产生的高温烟气通过环绕锅体的烟道与腔体内的导热介质、物料进行热交换，顶部设置集中排烟烟道，可直接对接车间废气收集管路，避免油烟无组织散逸，换热结构做了多回程流道设计，延长高温烟气在换热区的停留路径，提升热利用率，减少燃气消耗。进料端配套倾斜式振动输送料槽，料槽带均料挡板，可将前端输送来的物料均匀铺散后送入油炸腔体入口，避免集中投料导致的物料堆叠、炸制不充分；出料端设置沥油导料结构，物料完成炸制后从腔体出口导出时，可初步沥除表面附着的炸油，减少后续脱油工位的处理负荷。设备支撑采用方管焊接机架，底部配置可调脚杯，可适应车间地面的不平整工况，

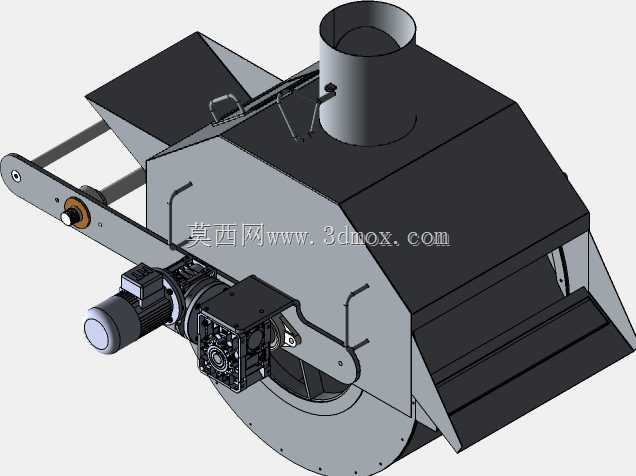

　　安装时需要预留前部操作维护空间、后部排烟管道对接空间，以及侧部燃烧组件的检修通道，机架高度匹配常规食品加工产线的工位衔接高度，不需要额外做架高基础。整体管路布局做了分层设计，燃气管路、排油管路、温控检测线路分别沿机架侧边排布，做了明确的标识区分，日常维护时可快速定位对应管路；燃烧区域设置隔热防护层，避免外壳温度过高造成操作人员烫伤，同时减少热量向车间环境散逸，降低车间降温负荷。锅体驱动采用减速电机直连齿轮传动结构，转速可根据不同物料的炸制工艺要求做调节，适配不同物料需要的翻滚频率与停留时间，传动部位设置全封闭防护罩，符合食品车间的卫生安全要求，避免油污、物料碎屑进入传动结构造成磨损。排油口设置在腔体最低位置，日常生产结束后可快速排空腔体内的炸油，方便做内部清洁与炸油过滤更换，腔体上设置快开式检修门，不需要完全拆解设备即可清理内部残留的物料碎屑，减少设备停机清洁的时间成本。
