商用全自动蛋糕注浆成型生产设备结构

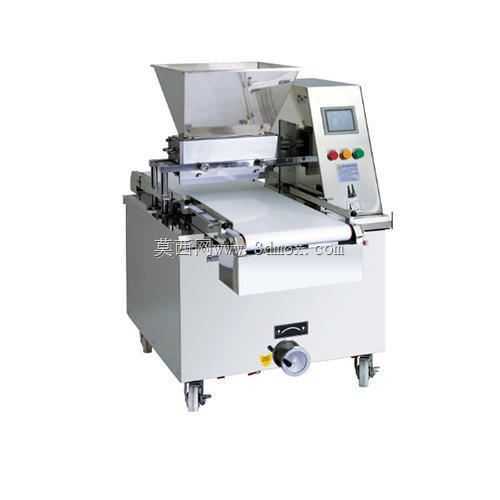

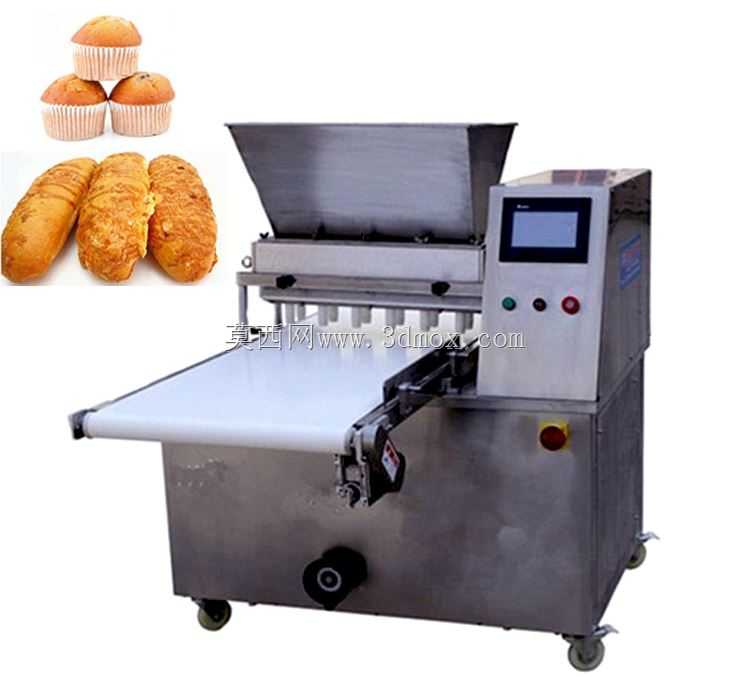

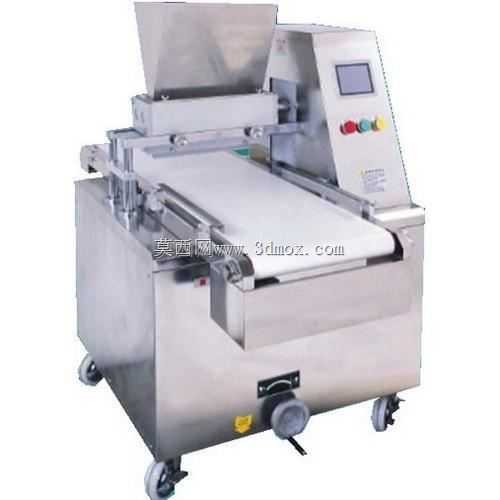

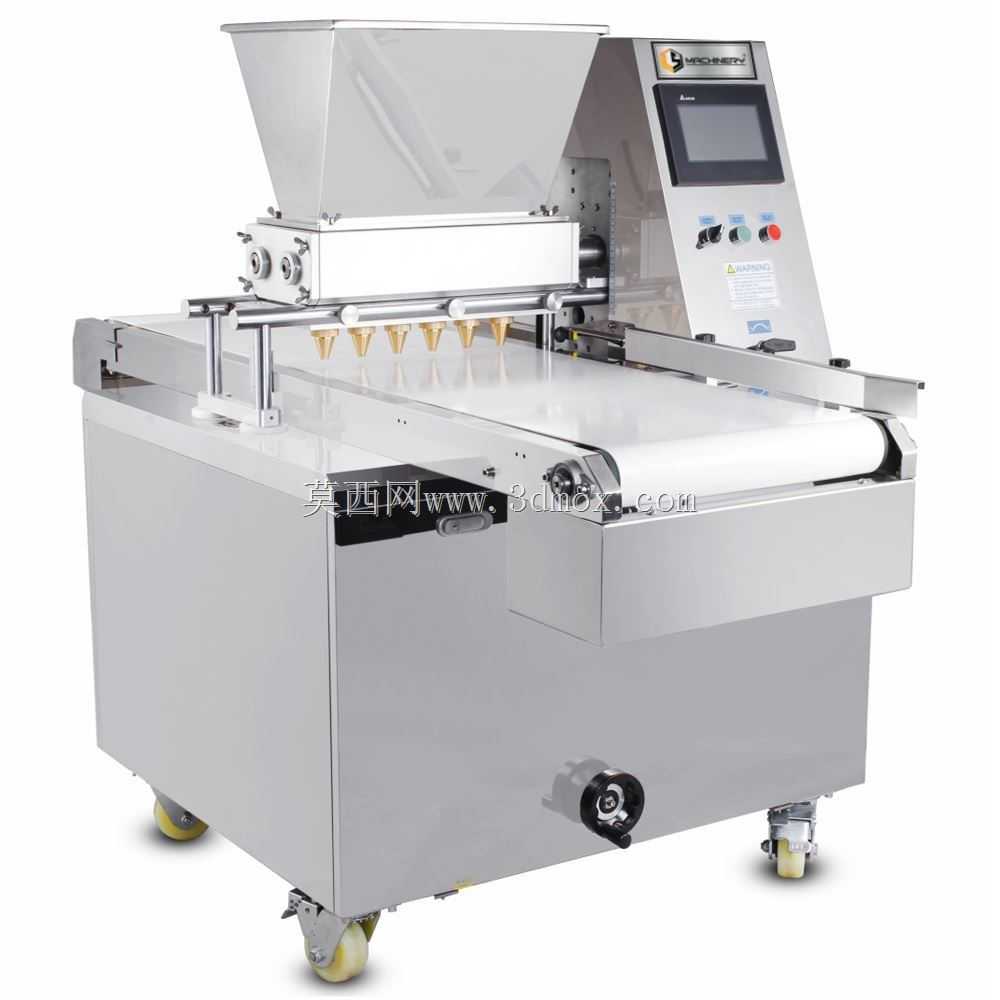

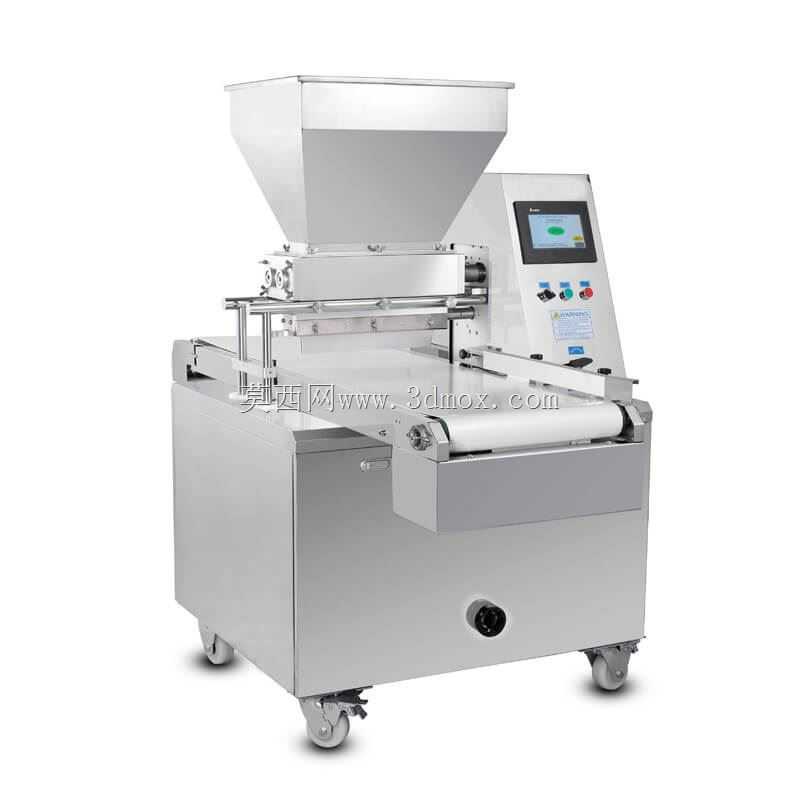

　　这款设备主要面向烘焙食品生产车间的蛋糕坯成型工序，适配中小型烘焙加工厂、中央厨房的连续化生产需求，可对接前端面糊搅拌工序与后端烘烤隧道炉，完成从储料、定量注浆到输送入炉的全流程衔接，替代传统人工舀料注浆的作业模式，解决人工注浆重量偏差大、成型一致性差、生产效率低的痛点。设备整体采用落地式脚轮支撑结构，底部配置四个带刹车的万向脚轮，可根据车间生产线布局灵活调整摆放位置，无需额外做地脚螺栓固定，适配多品类共线生产的换线需求，设备整体占地宽度约1.2米，长度约1.8米，高度约1.6米，安装时仅需预留前端操作维护空间0.8米、后端接料对接空间0.6米即可，对车间层高无特殊要求，常规生产车间层高均可满足安装条件。上部的料斗采用大倾角锥面设计，

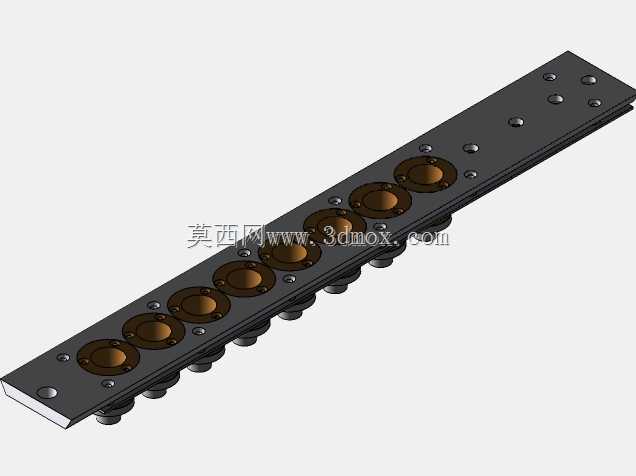

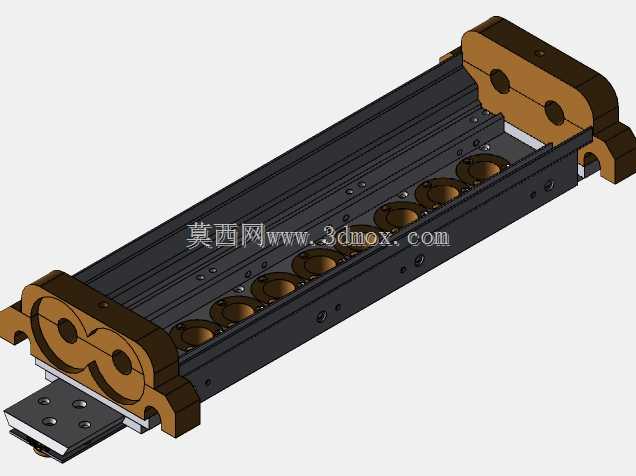

　　内壁做镜面抛光处理，面糊依靠自重即可顺畅下落至注浆腔，无存料死角，减少面糊残留导致的原料浪费与清洁负担，料斗容量适配常规批次搅拌的面糊量，可减少频繁补料的频次，降低操作人员劳动强度。注浆执行单元采用多嘴同步定量结构，可根据烤盘规格调整注浆嘴的间距与单次注浆量，适配不同规格的圆形蛋糕、方形蛋糕、纸杯蛋糕的注浆需求，注浆量调节精度可控制在±2%以内，保证每个蛋糕坯的重量一致，避免后续烘烤过程中出现生熟不均、大小不一的问题。注浆动作通过伺服驱动的活塞结构实现，注浆行程可通过触控屏参数直接调整，无需更换机械配件，换产时仅需调用对应产品的参数配方即可完成切换，换产时间可控制在10分钟以内。中部的输送单元采用食品级PU皮带输送结构，

　　皮带速度可无级调整，与注浆动作、后端烘烤线速度做联动匹配，烤盘放置在皮带上可自动完成定位、注浆、送出的动作，输送部位两侧设置可调式挡边，可适配不同宽度的烤盘，避免烤盘输送过程中出现偏移导致注浆位置错位。设备的控制单元集成在机身侧部的立柜内，配置触控式人机交互界面，可实时显示注浆速度、输送速度、累计产量等参数，操作面板上设置急停、启动、复位等实体按键，方便操作人员快速操作，控制柜体采用倾斜式设计，操作人员站立在设备前端即可完成所有参数调整与操作，无需俯身或侧身，符合人体工程学设计。机身整体采用304不锈钢板材折弯焊接成型，所有外露焊缝均做打磨抛光处理，无尖锐棱角，设备表面无卫生死角，可直接用高压水枪冲洗清洁，

　　满足食品生产车间的卫生规范要求。机身下部设置电气元件安装腔，所有电气线路均做防水密封处理，避免清洁过程中进水导致的电气故障。设计过程中重点考虑了面糊的流体特性，注浆嘴的出口做了防滴漏设计，注浆完成后嘴口会做瞬时回吸动作，避免面糊滴落在烤盘表面或皮带上，减少清洁工作量，同时避免残留面糊干结后堵塞注浆嘴。注浆腔的密封件采用食品级硅胶材质，耐磨损易更换，日常维护时仅需拆开快拆式压盖即可更换密封件，无需专业工具，降低设备维护难度。设备可适配的面糊粘度范围较广，从稀质的戚风蛋糕面糊到稠质的重油蛋糕面糊均可稳定注浆，不会出现注浆不均、流涎的问题。输送皮带的张紧结构采用侧边快调式设计，皮带使用一段时间出现松弛时，仅需调整侧边的张紧螺栓即可完成张紧，无需拆解设备结构。料斗上部可根据需求加装自动补料接口，对接前端的面糊输送泵，实现连续化不间断生产，进一步提升生产效率，单台设备的额定产能可匹配每小时800-1200个标准蛋糕坯的生产需求，可替代4-6名人工注浆的作业量。设备的驱动部件均布置在机身内部的封闭腔体内，外部无外露传动部件，避免生产过程中操作人员误触导致的安全隐患，同时减少粉尘、面糊飞溅对传动部件的污染，延长部件使用寿命。
