商用现制饮品自动售卖终端结构设计

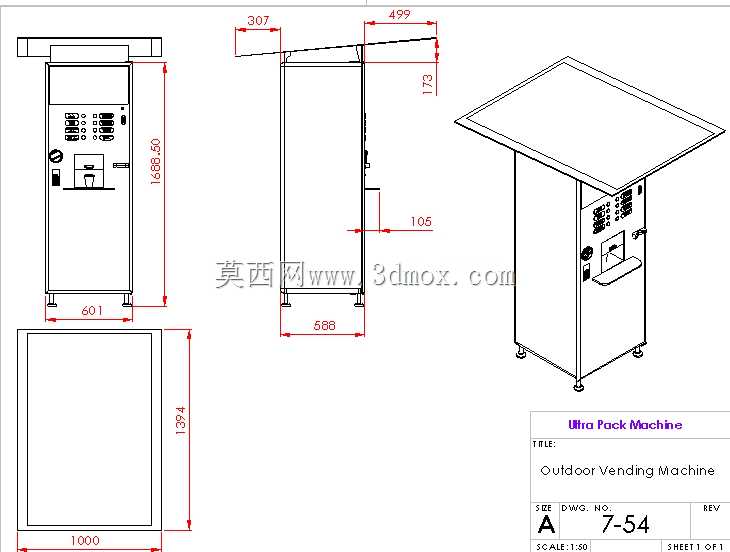

　　这款自助饮品售卖终端的三维结构设计，首先围绕商圈、写字楼大堂、高校教学楼、交通枢纽等候区这类高人流半开放场景做适配，设备整体采用立式落地布局，底部设置可调式支撑脚，可适配存在10mm以内高度差的普通地砖、水磨石地面，无需额外做地面预埋处理，安装时仅需预留设备后侧150mm的散热与管线排布空间，左右两侧各预留100mm的检修操作间隙即可完成部署，整机占地宽度控制在700mm区间，深度在650mm左右，高度不超过1800mm，适配多数公共区域的吊顶高度与通道通行宽度要求，不会对人流通行造成阻碍。

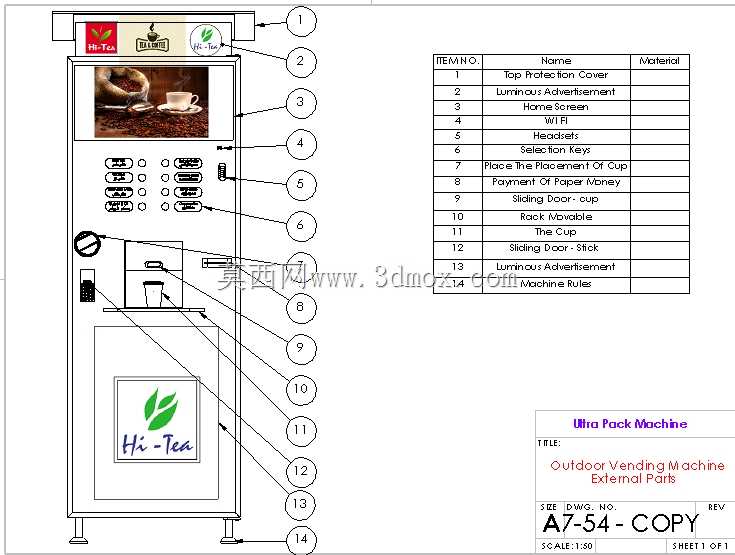

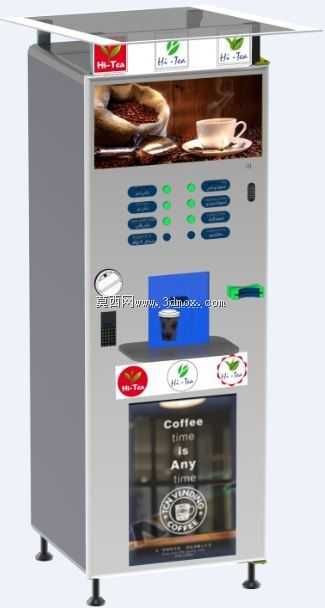

　　从功能分区的结构排布来看，设备上部设置多组原料存储仓位，可分别存放咖啡豆、茶粉、植脂末等不同饮品原料，每个仓位都做了独立的密封结构设计，避免原料受潮串味，仓位下方对应设置定量出料机构，可根据预设配方精准控制每份原料的投放量，误差控制在行业通用的±2%区间内，保证每杯出品的口感一致性。中部操作区域集成了功能选择按键、状态指示灯、取杯口与支付识别模块，按键采用凸起式防水结构，可应对公共场景下的泼溅、误触问题，指示灯分组对应不同饮品品类与设备运行状态，用户可直观识别设备是否处于可操作、缺料、故障等不同状态，取杯口位置做了内凹式防滴漏设计，接液盘采用抽拉式结构，日常清洁时可直接抽出清理残留积液，无需拆解周边结构件。

　　设备下部设置饮品调制腔体与成品取货仓，调制腔体内集成了供水、加热、搅拌、出杯的整套执行机构，水路部分做了独立的走管布局，冷热水管路分离排布，避免热损耗同时降低管路老化渗漏的风险，加热模块采用即热式结构设计，相比储热式结构可减少反复加热造成的能耗浪费，同时缩小内部结构的占用空间。成品取货仓设置透明观察窗，用户可直观看到饮品制作的全过程，仓门采用感应式开合结构，饮品制作完成后自动解锁，用户取走饮品后自动闭合，可避免灰尘、蚊虫进入腔体内部，保障饮品制作过程的卫生条件。

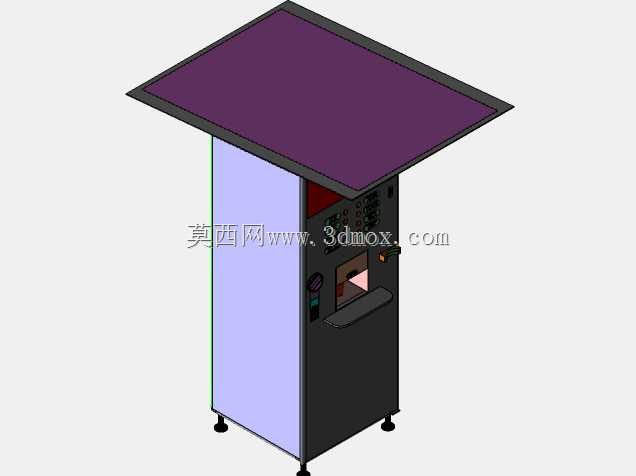

　　在结构强度设计上，设备外壳采用1.2mm厚度的冷轧钢板折弯成型，表面做喷塑防锈处理，可应对公共场景下的高频使用与轻微磕碰，内部机架采用方管焊接框架结构，所有功能模块都采用快装式固定结构，后期维护时可单独拆卸对应模块进行检修更换，无需整体拆解设备外壳，大幅降低运维的时间成本。设备顶部做了微倾斜的防雨檐结构，即使放置在半户外的连廊区域，也可避免少量雨水顺着顶部缝隙渗入设备内部，顶部预留的广告位卡槽可直接更换宣传画面，无需额外粘贴固定，适配不同运营方的品牌展示需求。

　　散热系统的设计上，设备后侧对应加热模块、控制模块的位置分别设置了防尘散热格栅，内部加装轴流散热风扇，形成定向的散热风道，可保证设备长时间连续运行时内部温度处于元器件的正常工作区间，避免高温造成的元器件寿命衰减，格栅处加装可抽拉的防尘滤网，日常运维时可定期抽出清理积尘，保障散热效率。控制模块的安装位置做了独立的防水隔舱设计，即使内部水路出现渗漏情况，也不会直接接触到电路元器件，降低设备短路的安全风险。

　　从建模的结构细节来看，所有零部件的装配间隙都按照实际钣金加工、注塑件的公差要求做了预留，按键与面板的配合间隙控制在0.3mm以内，活动门的开合处做了圆角过渡处理，避免开合过程中出现卡滞或者划伤操作人员的问题，所有走线路径都设置了对应的理线卡扣，可将内部线束规整固定，避免线束与运动部件、高温部件接触造成的绝缘层破损风险。原料仓位的出料口位置做了倾斜导料结构，可保证原料依靠重力自然下落，不会出现积料、堵料的情况，针对粉状原料还在出料位置加装了微型振动辅助结构，在出料时产生微幅振动，避免粉状原料结块堵塞出料通道。

　　接液盘的容量设计按照单日200杯的售卖规模做了预留，可容纳日常产生的滴漏废液，运维人员每日清理一次即可满足使用需求，接液盘内部设置液位感应结构，当废液即将满溢时会在操作面板给出提示，避免废液溢出污染地面。设备的供电接口与进水接口都设置在设备后侧下部，接口处做了防水挡边设计，外接水管与电源线可顺着墙面排布，不会外露在设备通行侧，避免人员走动时剐蹭管线造成松脱。
