食品级不锈钢盘式粉碎研磨设备结构

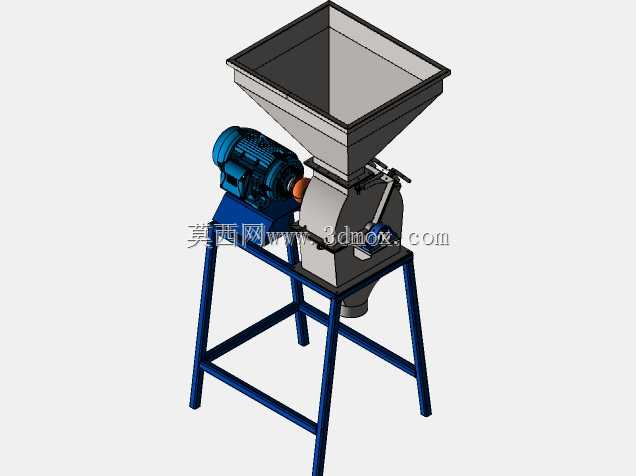

　　这款盘式研磨粉碎设备的三维结构，核心面向香辛料、干性食材、药用原料等中小批量粉体加工场景设计，在中小型食品加工厂、调味品生产作坊、中药饮片加工点的原料预处理工段适配性极强，可完成从整粒干性原料到均匀细粉的连续化加工，无需额外配置多级粗碎单元，单台设备即可覆盖进料到出料的全粉碎流程。从结构布局来看，设备整体采用立式集成设计，上部为敞口式方锥进料斗，斗壁倾斜角度设置为42度，可保证干性颗粒物料依靠自重顺畅滑入研磨腔，不会出现架桥、积料问题，进料斗与研磨腔上盖采用快拆式卡扣连接，日常清理换料时无需额外工具即可完成拆卸，满足食品加工场景频繁换料的清洁需求。中部核心研磨单元采用盘式定-动磨盘结构，动磨盘与主轴直连，定磨盘固定在腔体内壁，

　　两盘间隙可通过侧部调节旋钮实现0.1mm到2mm的无级调整，对应可加工出20目到120目区间的不同细度粉体，磨盘齿形采用交错排布的锋齿与导流槽组合，物料进入研磨区后先经粗齿区完成挤压破碎，再随磨盘转动进入细齿区完成剪切研磨，最后经导流槽向出料端推送，整个研磨过程温升控制在15摄氏度以内，可避免香辛料、热敏性原料因过热出现风味流失、成分变性问题。研磨腔外侧设置有半包围式静音散热罩，既可以阻隔研磨过程的噪音外传，也能通过罩体与腔壁的间隙形成自然散热风道，带走连续作业产生的热量。下部为集成式机架箱体，箱体采用304不锈钢板折弯焊接成型，所有焊缝均做打磨抛光处理，无卫生死角，可直接用水冲洗清洁；箱体内部预留了驱动电机、传动轴承座的安装空间，

　　电机与主轴采用带传动结构，传动比设置为1:2.3，可保证磨盘在1400r/min的额定转速下稳定运行，带传动结构同时具备过载保护作用，当进料量过大混入硬质异物时，皮带可打滑卸力，避免磨盘齿、主轴出现硬性损坏。箱体侧部设置的斜向出料口高度距离安装基准面为280mm，可直接对接标准粉体收集桶或者密闭式气力输送管路，无需额外配置转接溜管，出料口处设置有磁吸式防护栅，可拦截研磨过程中意外脱落的金属碎屑，保障成品粉体的卫生安全。设备底部配置四个可调式橡胶减震脚座，单脚调节行程为15mm，可适应不平整的车间安装地面，设备整体安装占地面积仅为0.32平方米，对车间空间的要求极低，无需做专门的设备基础硬化处理，放置在平整的硬化地面上即可投入使用。

　　从建模细节来看，整个结构完整还原了快拆锁扣、磨盘间隙调节机构、轴承密封结构、电机安装张紧结构等细节，所有配合面的公差设置均符合食品机械的装配要求，转动部位的密封采用食品级硅橡胶密封圈，可避免粉尘进入轴承部位造成磨损，同时也能防止润滑脂泄漏污染物料。在实际产线适配中，该设备可单独作为离线粉碎单元使用，也可与上游的原料筛选设备、下游的粉体筛分设备、包装设备连线组成连续化加工产线，设备进料口的尺寸可适配常规的真空上料机出料端，无需做额外的接口改造即可对接自动化上料系统，降低人工上料的劳动强度。针对不同物料的加工特性，建模时预留了磨盘材质的替换接口，可根据加工物料的硬度、腐蚀性差异，更换不锈钢磨盘、合金磨盘或者陶瓷磨盘，无需改动整体安装结构即可完成适配，覆盖更多品类的干性物料粉碎需求。
