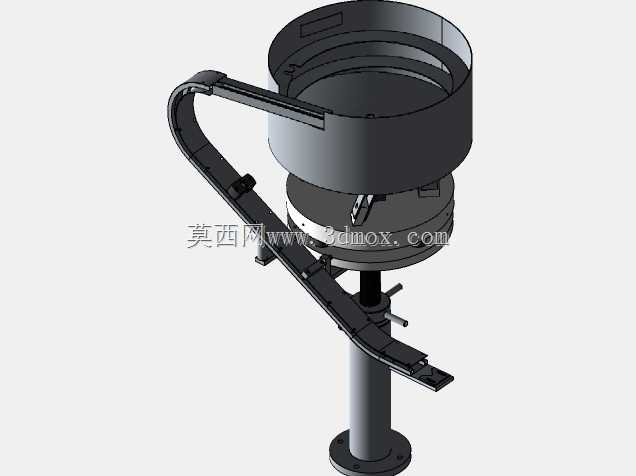

带直线送料轨道的振动帽给料设备

　　这款振动给料设备主要面向食品、医药、小五金等行业的自动化产线上料工序，核心作用是将无序堆放的小型帽状、盖类工件自动完成定向排序，以统一姿态稳定输送至下游工位，替代传统人工理料的低效作业模式，适配高速包装、组装产线的连续供料需求。从实际应用场景来看，该设备可直接对接旋盖机、封口机、充填机等后端设备，在瓶装食品、瓶装药品、日化瓶盖的包装产线中，承担散件瓶盖的自动整理与定向输送任务，也可适配小型五金件、电子塑胶件的排序上料，适配工件尺寸覆盖常见直径10mm至60mm的帽状类零件，通用性较强。设备整体采用落地式安装结构，底部机架采用304不锈钢方管焊接成型，机架底部配置四个可调式支撑脚杯，可在不平整的车间地面完成水平调节，

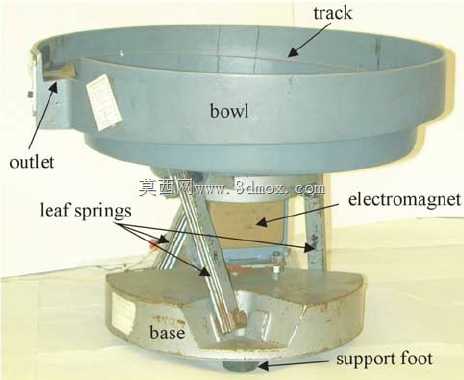

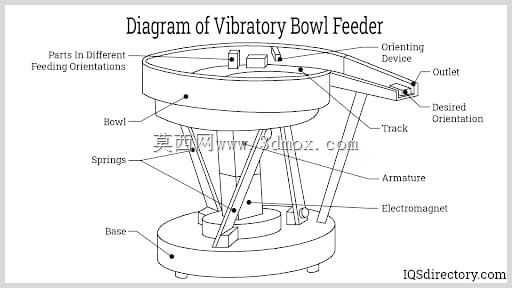

　　调节行程范围为±15mm，安装时需预留周边至少300mm的操作维护空间，设备整体占地长度约1200mm、宽度约800mm、高度约1100mm，进料端料斗最大可容纳约25L散料，无需频繁补料。核心功能模块分为振动盘主体、直线送料轨道、机架支撑三个部分，振动盘采用不锈钢一体拉伸成型的盘面结构，盘面内壁加工有螺旋上升的送料轨道，轨道上根据帽类工件的外形特征设计了定向筛选结构，可自动剔除姿态错误的工件，使其回落至盘底重新排序，确保输出工件姿态统一；振动盘底部配置电磁振动驱动单元，通过调整振动频率与振幅，可适配不同重量、尺寸工件的送料速度，最高送料速度可达每分钟200件，可匹配多数中高速包装产线的节拍需求。

　　直线送料轨道通过独立的直线振动器驱动，与振动盘出料端精准对接，轨道宽度可根据工件尺寸进行微调，轨道两侧设置挡边防止工件在输送过程中掉落，轨道末端可直接对接下游设备的进料口，实现无中转连续送料。设计过程中重点考量了食品医药行业的卫生要求，所有与工件接触的部件均采用304不锈钢材质，表面抛光处理无卫生死角，便于日常清洁与消毒；振动单元与机架之间配置了阻尼减震脚垫，可有效降低设备运行时的振动传递，减少运行噪音，实测满载运行时设备旁1米处噪音低于75分贝，符合车间作业环境要求。电路控制部分集成在机架底部的密封电控盒内，仅需外接单相220V交流电源即可运行，面板上配置调速旋钮，可根据产线实际节拍实时调整送料速度，操作门槛较低，

　　一线操作人员经简单培训即可完成参数调整与日常维护。设备的安装边界需注意，进料端上方需预留至少500mm的补料操作空间，直线送料轨道末端与下游设备对接时，需保证对接处高度差不超过2mm，横向错位不超过1mm，避免工件卡滞；日常维护仅需定期检查振动单元的紧固螺栓是否松动、减震脚垫是否老化，无需复杂的保养流程，可长期稳定运行在多粉尘、潮湿的生产车间环境中。
