手动翻盖式小瓶封口作业设备结构设计

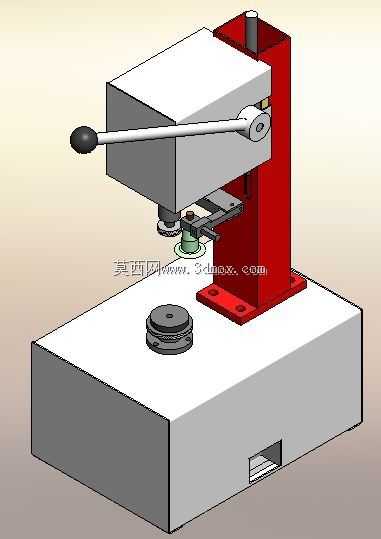

　　这款手动式小瓶封口设备主要面向小批量制剂分装、实验室样品封装、小型工坊日化灌装等场景使用，区别于高速全自动灌装线的连续作业模式，该设备更适配单批次产量低、瓶型规格切换频繁、生产场地面积有限的作业需求，无需外接气源与电源，仅依靠人工操作杠杆手柄即可完成封盖动作，部署灵活且维护成本极低。从结构布局来看，设备采用分体式承重底座加立式支撑立柱的架构，厚重的方形铸铁底座承担整机配重，可抵消压合作业时的反向作用力，避免作业过程中设备移位，底座上表面预留的定位工位可根据不同瓶身直径更换适配的定位套，保证封盖时瓶身与压头的同轴度，防止压偏导致的瓶盖变形、密封失效问题。立式红色支撑立柱采用型材加工而成，侧面开设的调节槽可适配不同高度的瓶型，

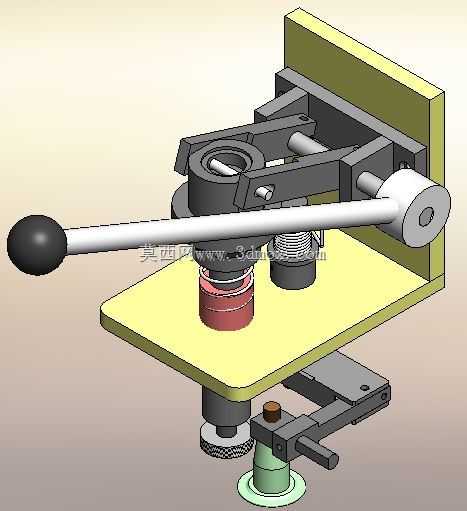

　　通过顶部的锁紧旋钮调整上部压合主机的安装高度，调整行程覆盖常规10ml至100ml规格的西林瓶、试剂瓶、小样分装瓶的高度范围，调整到位后锁紧旋钮即可固定位置，无需额外工具即可完成瓶型切换操作。上部的压合主机箱体为铝合金材质，内部集成杠杆增力机构，长操作手柄延伸至设备外侧，操作时向下压动手柄即可通过内部连杆机构将作用力放大传递至下部的压头，压头采用软质防滑材质，接触瓶盖时不会刮花瓶盖表面，同时可保证压合时压力均匀分布在瓶盖整个端面，确保翻盖压合到位、密封严实。手柄末端的黑色防滑握套适配人工操作的握持角度，长时间操作不易产生疲劳，主机侧面设置的锁紧件可在设备闲置时锁定压头位置，避免误碰导致的机构误动作。设备的压合工位设置在底座中心位置，

　　压头与底座定位工位的同轴度公差控制在0.2mm以内，可保证每次压合时瓶盖受力均匀，不会出现单边压合不到位的情况，压头的下行行程设置有硬限位，可根据不同瓶盖的压合深度调整限位位置，防止压合力过大导致瓶身碎裂。从安装边界来看，设备整体占地面积不足0.1平方米，底座尺寸适配常规操作台的摆放需求，无需额外打螺栓固定，放置在水平硬质台面上即可正常作业，整机重量控制在单人可搬运的范围内，可根据生产需求灵活转移作业位置。在实际使用过程中，操作人员仅需将灌装好内容物、放置好瓶盖的小瓶放置在底座定位套上，单手下压操作手柄即可完成一次封盖动作，松开手柄后压头在内部复位弹簧的作用下自动抬升，即可取出完成封口的成品，单次封盖动作耗时不超过2秒，

　　熟练操作人员每小时可完成超过一千瓶的封口作业，效率完全满足小批量生产的需求。设备的运动部件均设置有防尘防护结构，日常仅需定期在连杆铰接位置涂抹少量润滑脂即可保证机构动作顺畅，无易损易耗件，长期使用的维护成本极低。相较于电动、气动类封口设备，该手动结构不存在电气元件故障、气源压力不稳定等问题，在无供电的野外作业场景、防爆要求较高的制剂生产场景也可正常使用，适配性极强。结构设计上充分考虑了人工操作的人机工程学，操作手柄的初始高度设置在成年人站立操作时的舒适握持区间，下压行程符合手臂的自然活动范围，无需大幅度弯腰或抬臂即可完成操作，降低长时间作业的劳动强度。压头部分采用快拆结构设计，更换不同规格的瓶盖时仅需拧松压头固定螺丝即可更换适配的压头，切换规格的过程不超过五分钟，适配多种直径的金属翻盖、塑料防盗盖的压合作业。底座的下表面粘贴有防滑橡胶垫，既可以避免设备刮花操作台表面，又可以进一步增加设备与台面的摩擦力，压合作业时不会出现打滑偏移的问题。整机的外露金属部件均做了喷塑或烤漆处理，长期接触车间内的水汽、清洁剂也不会出现锈蚀问题，外壳表面光滑无卫生死角，可使用消毒试剂直接擦拭清洁，符合日化、医药类生产场景的卫生要求。
