带弯折导流结构的轴用密封挡环

　　这款轴环零件的设计核心围绕旋转轴系的轴向限位与介质导流密封需求展开，区别于常规平垫式轴环的单一限位功能，其单侧延伸的弯折曲面结构，是针对特定工况下的流体介质导流、杂质阻隔需求做的定制化结构优化。在实际设备应用场景中，这类带导流结构的轴环常被布置在旋转轴的轴承端外侧、传动箱输出轴的密封腔位置，或是粉体输送设备的转轴贯穿处，一方面承担轴上零件的轴向定位作用，抵消轴系运转过程中产生的轴向窜动载荷，避免轴承、传动轮等部件出现轴向移位；另一方面，其弯折形成的曲面挡边可以顺着轴的旋转方向，将渗漏出的润滑介质、或是外界侵入的粉尘颗粒沿曲面导流至预设的排导槽内，避免介质直接冲刷密封件，也能阻挡大颗粒杂质进入密封摩擦副，有效延长密封组件的使用寿命。

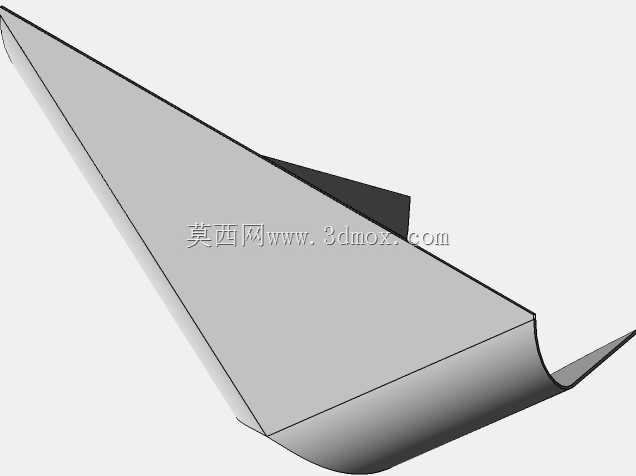

　　从设计思路层面看，这款轴环没有采用常规的等厚度圆环结构，而是在基础环形基体的一侧延伸出斜向曲面，曲面末端做了小半径的卷边处理，这个细节设计是为了避免曲面边缘形成锐边，防止安装过程中划伤轴表面或是密封件的橡胶唇口，同时卷边结构也能提升曲面部分的结构刚度，避免轴系高速运转时，延伸的曲面部分在介质冲击、离心力作用下产生形变翘边。基础环形基体的内孔与轴采用间隙配合，配合公差控制在H7/h6区间，既保证安装时可以顺利套入轴体，也能避免配合间隙过大导致轴环安装后出现偏心，影响导流挡边的同轴度；环形基体上预留的定位销孔位置，是用来与轴上的定位槽配合，通过圆柱销实现轴环与轴的周向固定，防止轴环在轴运转过程中出现相对转动，保证导流挡边的角度始终处于预设的工作位置。

　　关于安装边界与尺寸适配，这款轴环的基础环体内径适配直径370mm的轴段，这也是其型号标识的核心来源，环体的轴向厚度根据轴向载荷的计算值做了匹配，能够承受常规工况下轴系窜动产生的轴向挤压力，不会因为长期受载出现压溃变形。延伸的弯折曲面与基础环体的夹角经过反复校核，角度设置为125度，这个角度既可以保证导流时介质可以顺着曲面自然滑落，不会在曲面根部形成积液积粉，也能避免角度过小导致曲面与周边的密封端盖、轴承座部件出现安装干涉。曲面的延伸长度根据密封腔的实际空间做了限定，安装后曲面末端与端盖内壁的间隙控制在2-3mm，既不会因为间隙过大失去挡污导流的作用，也不会因为间隙过小在轴系出现挠曲变形时与端盖发生摩擦剐蹭。

　　在实际选型适配过程中，这类轴环不能直接替代常规平轴环使用，需要提前核对安装位置的轴向空间、周边部件的轮廓边界，尤其是要确认轴的旋转方向与曲面的弯折方向匹配，保证轴运转时离心力的方向可以将介质甩向导流面，而不是将介质卷进密封间隙。另外，轴环的材质选择需要根据实际工况确定，若应用在润滑油介质的常规传动箱内，可采用45号钢表面做发黑处理，兼顾强度与防锈能力；若应用在化工腐蚀介质的工况中，则需要更换为304不锈钢材质，避免长期接触腐蚀介质出现锈蚀剥落，污染介质或是卡滞轴系。安装时需要注意轴环的定位销要完全卡入轴的定位槽内，安装后要手动盘车检查，确认轴环的曲面部分与周边部件无剐蹭，轴向定位间隙符合设计要求，避免运转过程中出现摩擦异响或是部件损坏。
