　　这类机载瞄准炮塔是武装直升机、侦察直升机核心的态势感知与目标指示单元，通常吊装在机头下方位置，承担昼夜侦察、目标跟踪、激光照射、武器制导链路中继的核心功能，是直升机执行对地打击、近距空中支援、战场侦察任务时不可替代的光电载荷承载平台。从结构布局来看，该炮塔采用典型的两轴稳定框架设计，上部为安装基座，通过快卸法兰与直升机机身下部的预留安装接口对接，基座内部集成方位轴驱动伺服组件、滑环走线结构、密封缓冲层，可实现360度连续方位回转，满足全向目标搜索的覆盖需求；下部球形转塔为俯仰运动组件，可实现正负大角度范围的俯仰摆动，配合方位轴运动可覆盖机头下方全半球的视场范围，不存在侦察盲区。转塔正面集成多组光学窗口，

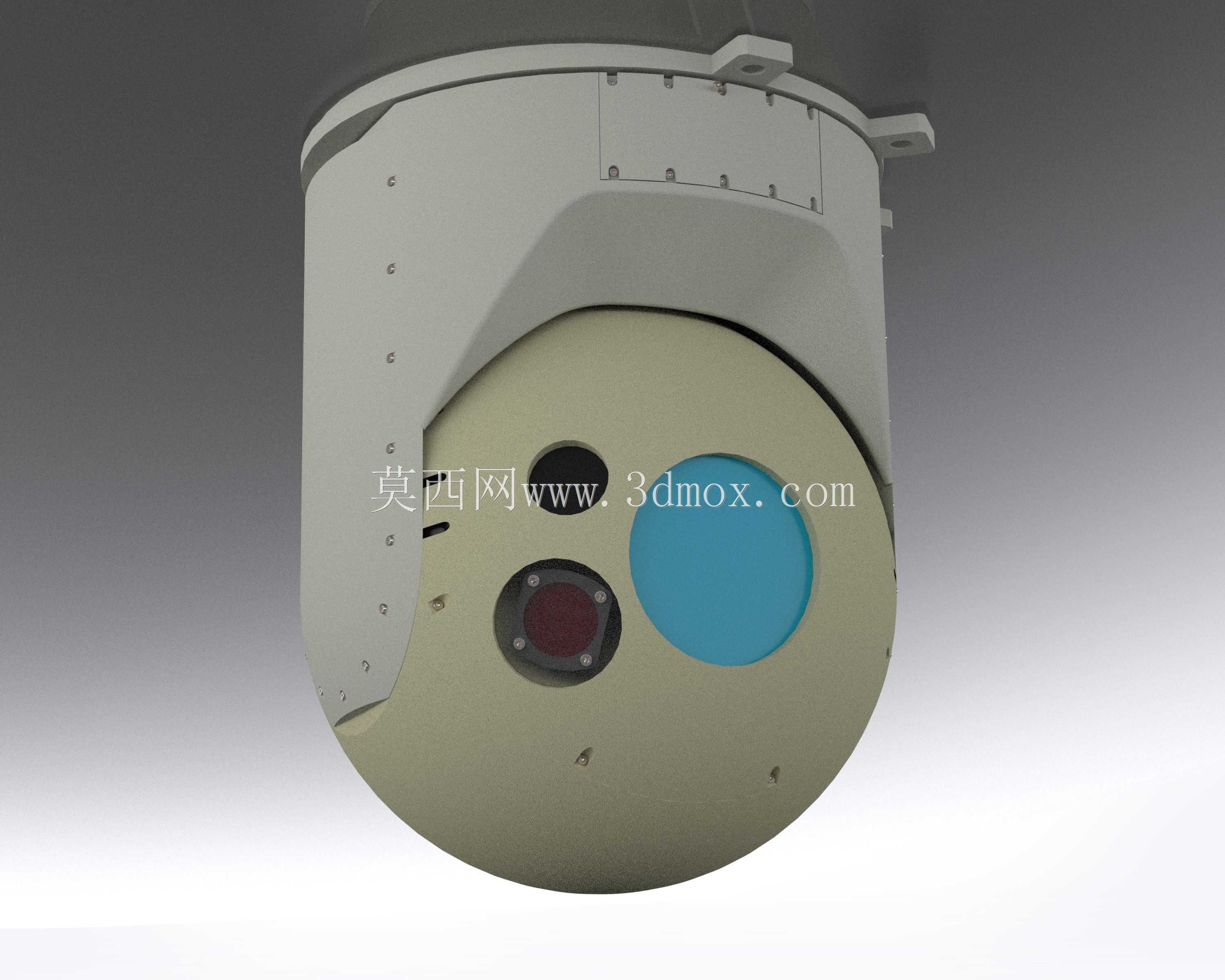

　　大尺寸蓝色窗口为可见光/红外共光路主光学通道，负责大视场战场搜索与远距离目标识别，旁边的小尺寸窗口为激光测距/照射通道，可实现目标距离测算与半主动激光制导武器的目标照射引导，最小尺寸的窗口为近距补光/告警通道，负责低能见度环境下的近场补光与激光告警接收。设计过程中优先考虑机载环境的适配性，上部安装基座采用轻量化铝合金铣削成型，表面做硬质阳极氧化处理，兼顾结构强度与减重需求，基座上的安装吊耳位置严格匹配直升机机身的安装孔位间距，安装面设置导电密封胶条槽，装机后可实现IP67以上的密封等级，应对高空飞行时的温差、降雨、沙尘环境，同时满足机载设备的电磁屏蔽要求，避免光电信号与机上通讯、飞控系统产生电磁干扰。

　　球形转塔部分采用轻量化复合蒙皮结构，外表面做哑光低反射涂层处理，避免飞行过程中阳光反射暴露载机位置，同时降低空气阻力，减少高速飞行时的气动扰动对转塔稳定精度的影响。运动机构设计上，方位与俯仰轴均采用高精度谐波减速器配合伺服直驱结构，传动间隙控制在极小范围内，配合内置的陀螺稳定组件，可在直升机机动飞行、机身振动的工况下保持光轴稳定，确保远距离目标跟踪时的画面清晰度与照射精度，不会因为机身姿态变化丢失目标。走线部分采用集成式滑环结构，所有光电信号、供电线路都通过中心滑环传输，避免连续回转过程中出现线缆缠绕、磨损断裂的问题，滑环内部做信号屏蔽处理，将动力供电线路与弱光电信号线路物理隔离，避免供电线路的电磁噪声干扰光电传感器的成像质量。

　　在实际应用场景中，这类炮塔可在昼夜复杂气象条件下工作，红外通道可识别地面伪装目标、夜间热源目标，可见光通道可实现远距离目标细节识别，激光通道可同时为机载反坦克导弹、航空火箭弹、机炮提供目标参数解算与制导照射，也可将侦察到的目标坐标通过数据链实时回传后方指挥节点，实现协同作战。设计时还充分考虑维护性需求，上部基座与下部转塔采用快拆连接结构，无需专用大型工装即可完成转塔模块的整体更换，日常维护时可直接打开基座侧面的维护口盖，对伺服驱动板、通讯板进行检修更换，大幅降低外场维护的时间成本。安装边界方面，这类炮塔整体突出机身的长度控制在合理范围内，不会影响直升机起降时的离地间隙，也不会与机头下方的其他机载设备产生运动干涉，方位回转与俯仰摆动的全行程范围内，所有运动部件都与机身结构保持足够安全间隙，避免飞行过程中出现碰撞卡滞。结构强度设计上，所有承力部件都经过机载环境的振动、冲击载荷校核，可承受直升机起飞、着陆、大机动飞行时的过载，不会出现结构变形、部件松动的问题，外窗口采用高强度蓝宝石玻璃材质，具备抗砂石冲刷、抗鸟撞的能力，低空高速飞行时不会因为外界撞击损坏光学组件。
