单引擎螺旋桨轻型固定翼飞机结构设计

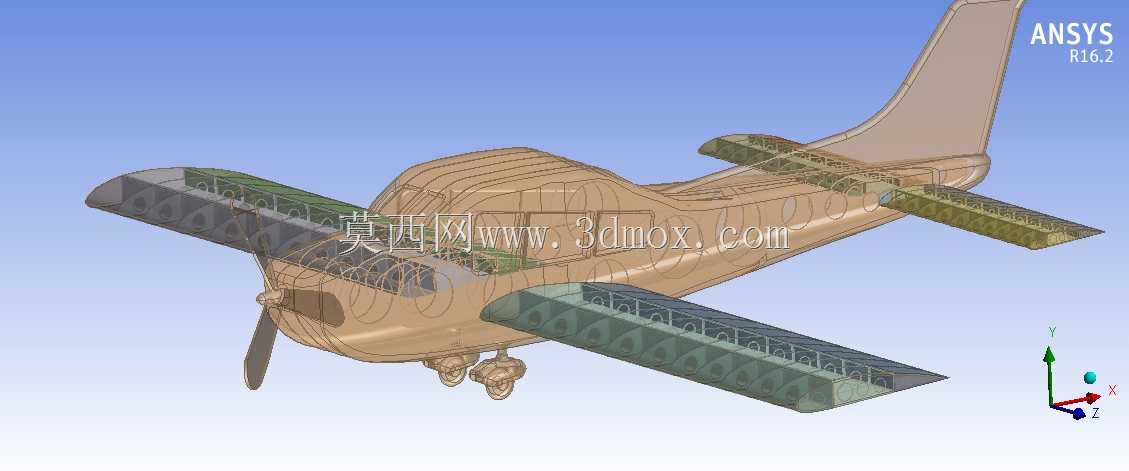

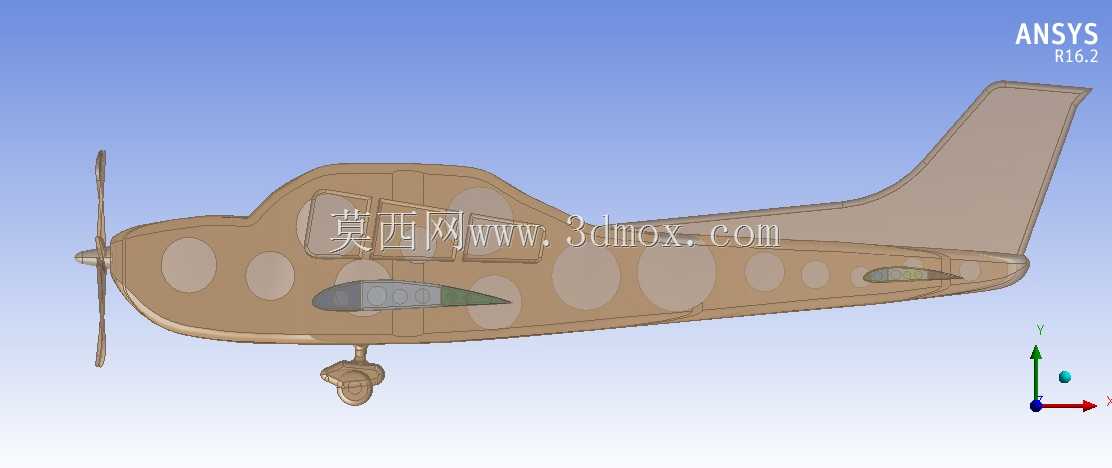

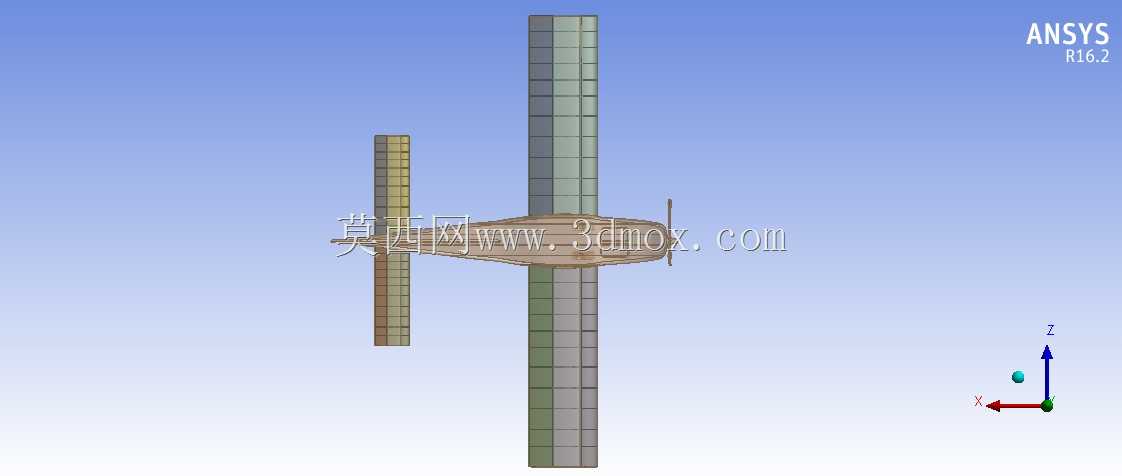

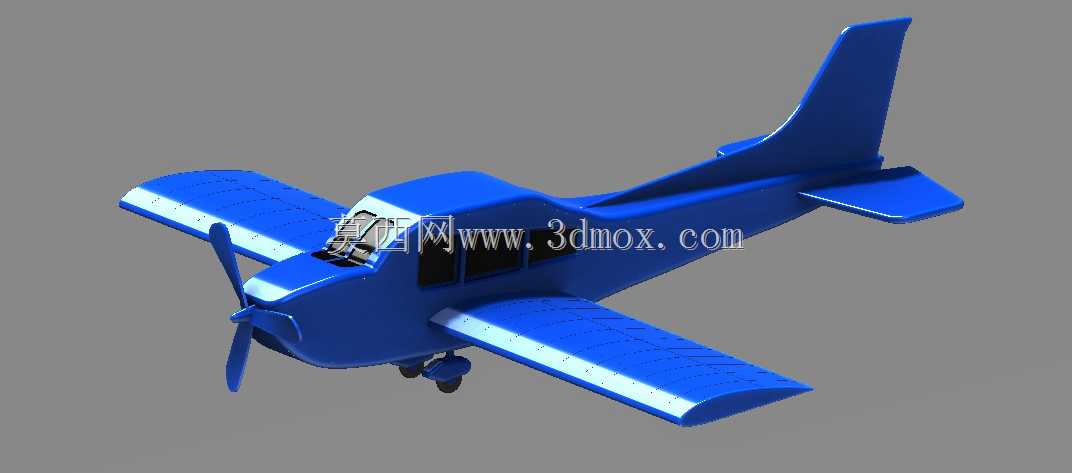

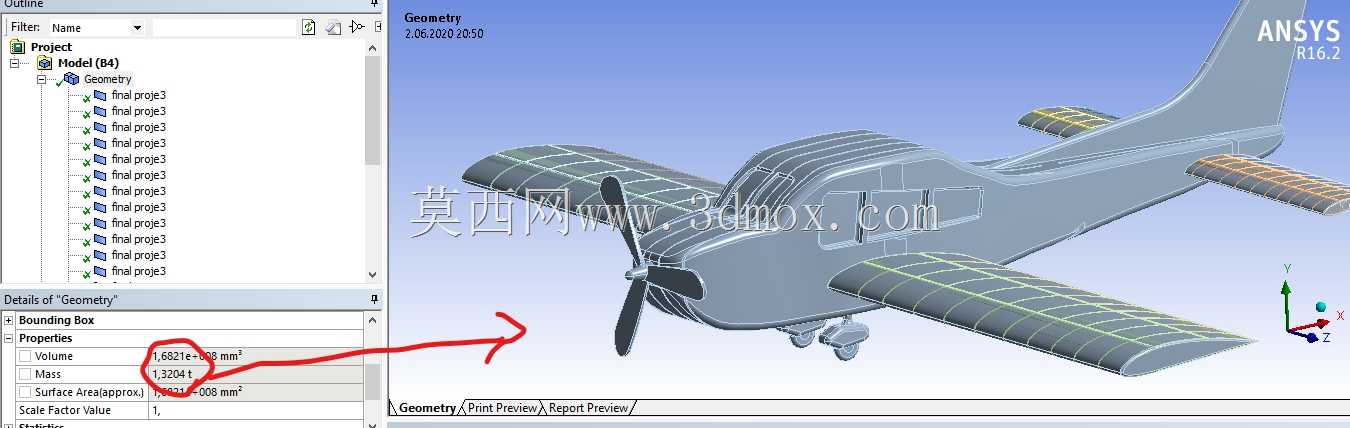

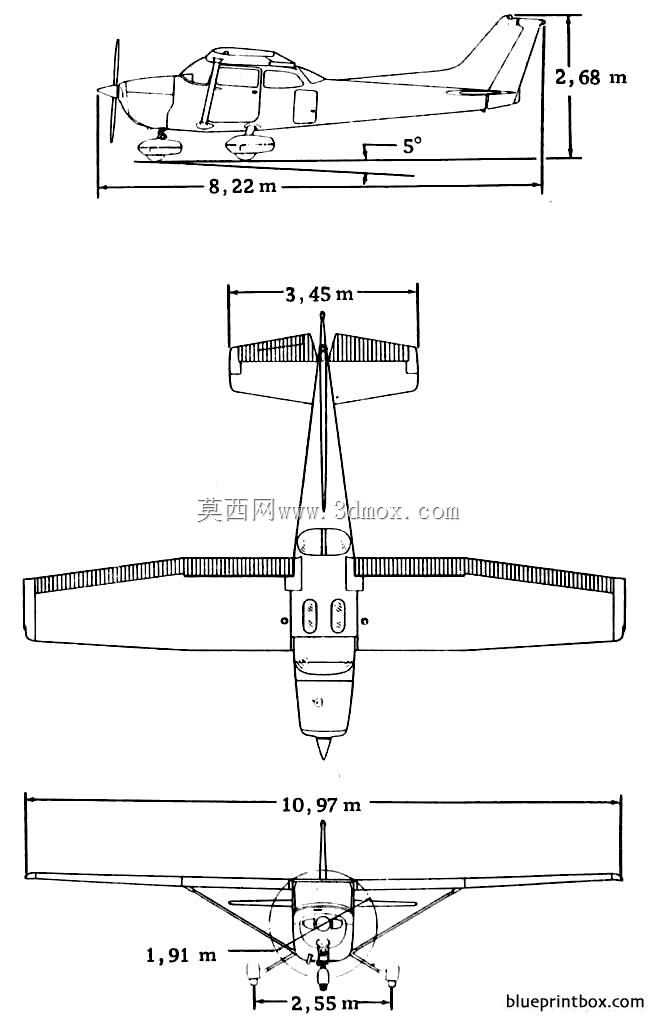

　　这款单引擎螺旋桨轻型固定翼的结构设计，首先要匹配航空科普教具、风洞基础验证、青少年航模赛事改装这几类核心场景的实际需求，在做三维结构拆解的时候，最先要锚定的是整机的气动外形边界：采用上单翼布局，机翼相对厚度控制在12%-15%区间，翼型选取低速升阻比表现优异的平凸翼型，机翼前缘后掠角控制在3度以内，保证低速飞行状态下的升力冗余，避免小速度进场时出现失速风险。机身采用半硬壳式结构分段设计，从机头引擎舱、乘员舱到机尾尾翼衔接段，每段的对接法兰都预留0.2mm的装配公差，方便后续3D打印或者注塑开模的时候做分件处理，机头位置的螺旋桨采用两叶定距设计，桨叶的扭转角从根部到梢部按照18度到8度的梯度渐变，匹配低转速下的推力输出特性，桨毂位置预留标准3mm电机轴安装孔，兼容市面上主流的航模动力电机安装尺寸。

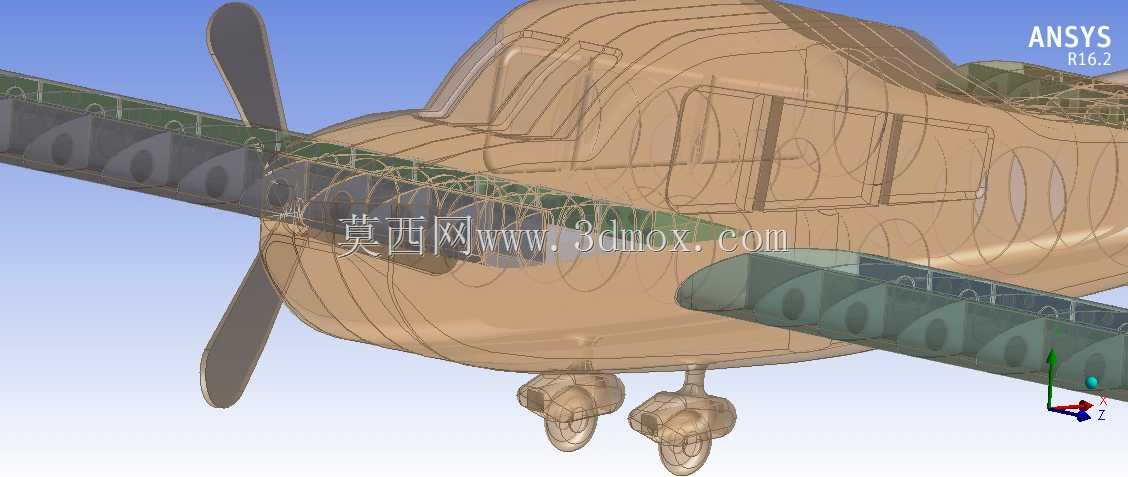

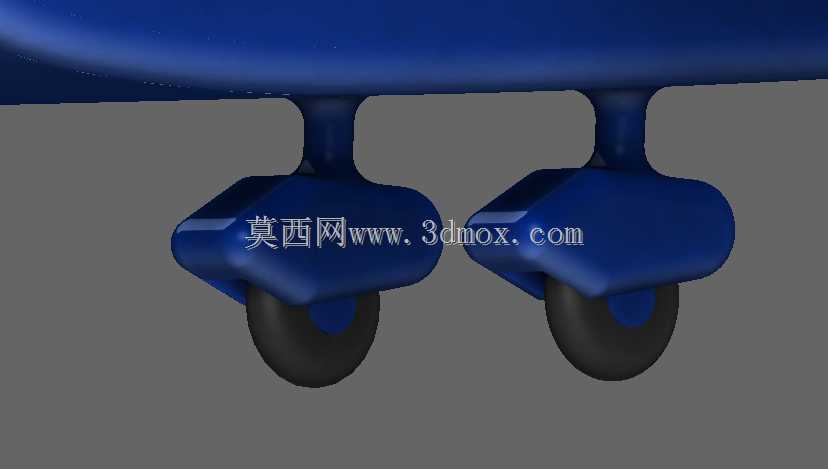

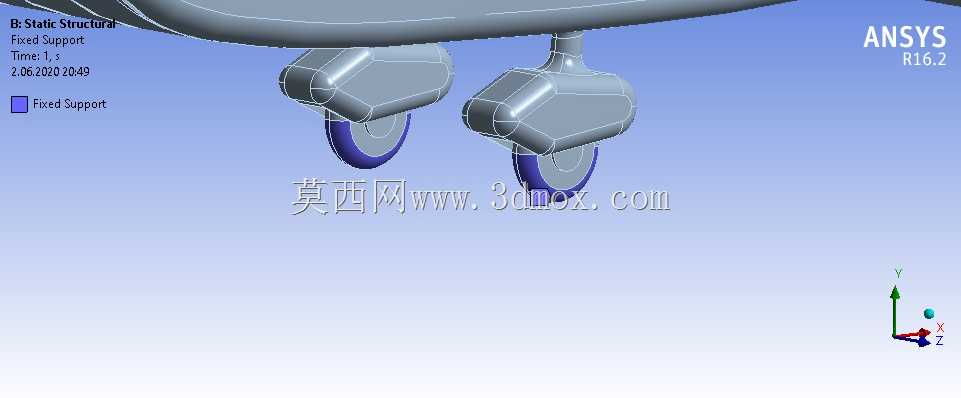

　　起落架部分采用后三点式布局，主起落架布置在机翼下方重心靠前15mm的位置，采用弹性钢丝作为缓冲结构，轮距控制在翼展的18%左右，保证地面滑行时的侧向稳定性，尾轮采用可转向设计，和方向舵舵面预留联动安装位，方便地面滑行时的方向控制。尾翼部分采用常规平尾加垂尾的布局，垂尾高度控制在机身高度的40%，方向舵舵面面积占垂尾总面积的35%，平尾的安装角设置为-2度，保证飞行时的纵向稳定性，平尾的升降舵舵面面积占平尾总面积的40%，预留足够的舵面偏转角度范围，满足俯仰操纵的力矩需求。

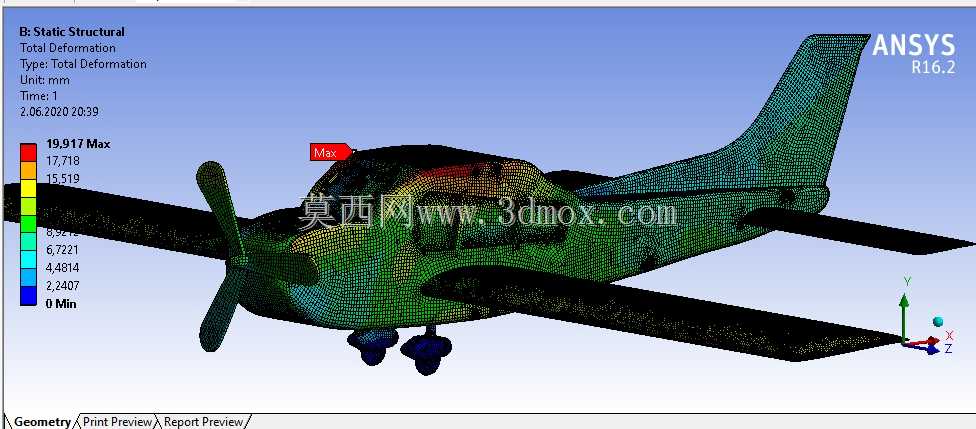

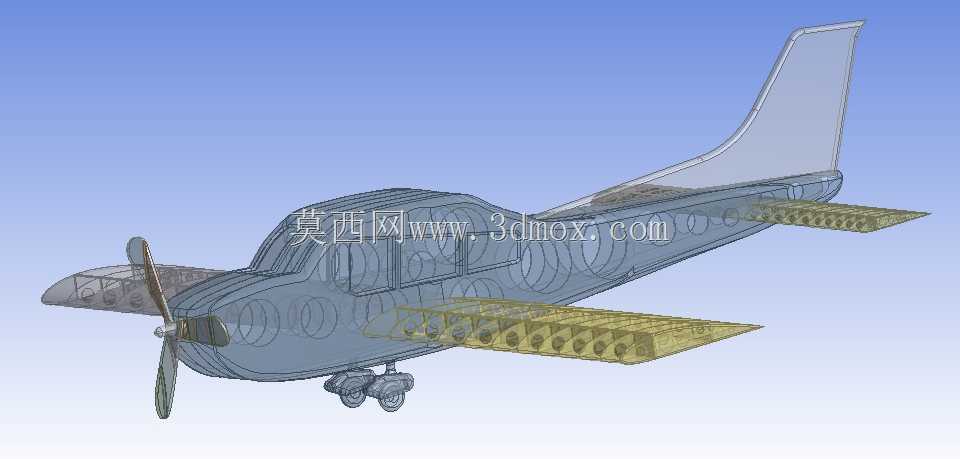

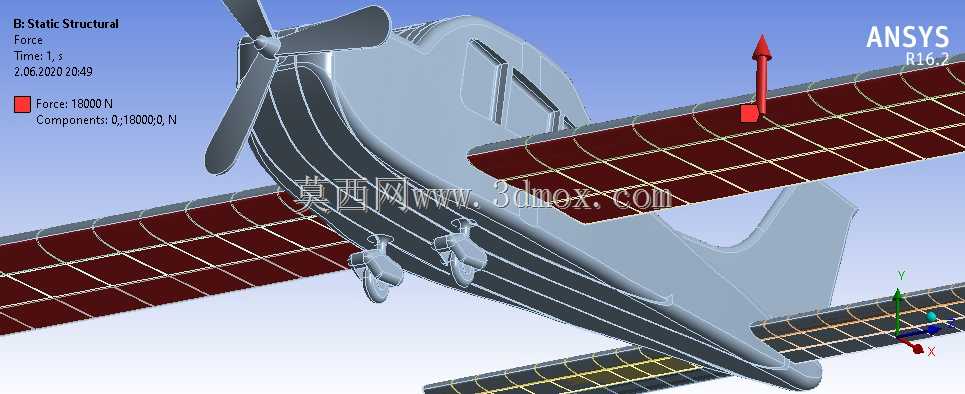

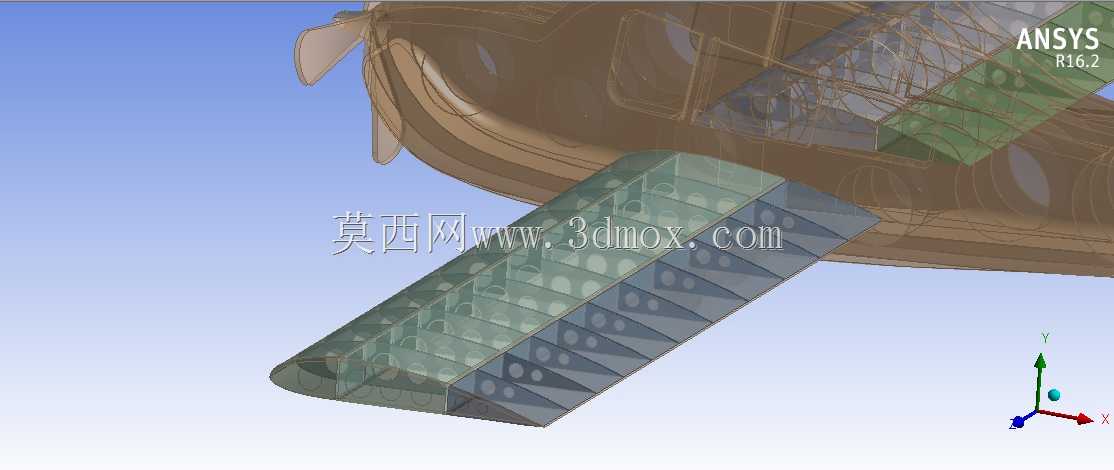

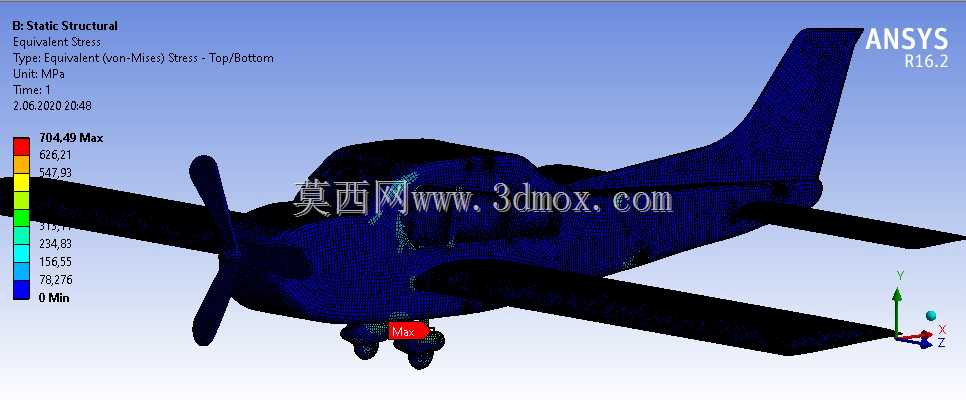

　　在做内部结构排布的时候，乘员舱位置预留了两个标准航模舵机的安装位，分别对应副翼和升降舵的舵机安装，机身中部预留电池仓空间，可容纳2S-3S规格的航模锂电池，电池仓位置刚好落在整机重心区间内，方便后续调整配重的时候不需要额外增加配重块，只需要调整电池前后位置就能把整机重心控制在机翼弦长30%的最优位置。机翼和机身的对接采用插拔式设计，机翼根部预留碳杆安装孔，可插入直径6mm的碳纤维加强杆，提升机翼的结构强度，避免大机动飞行时机翼出现颤振或者断裂的问题。

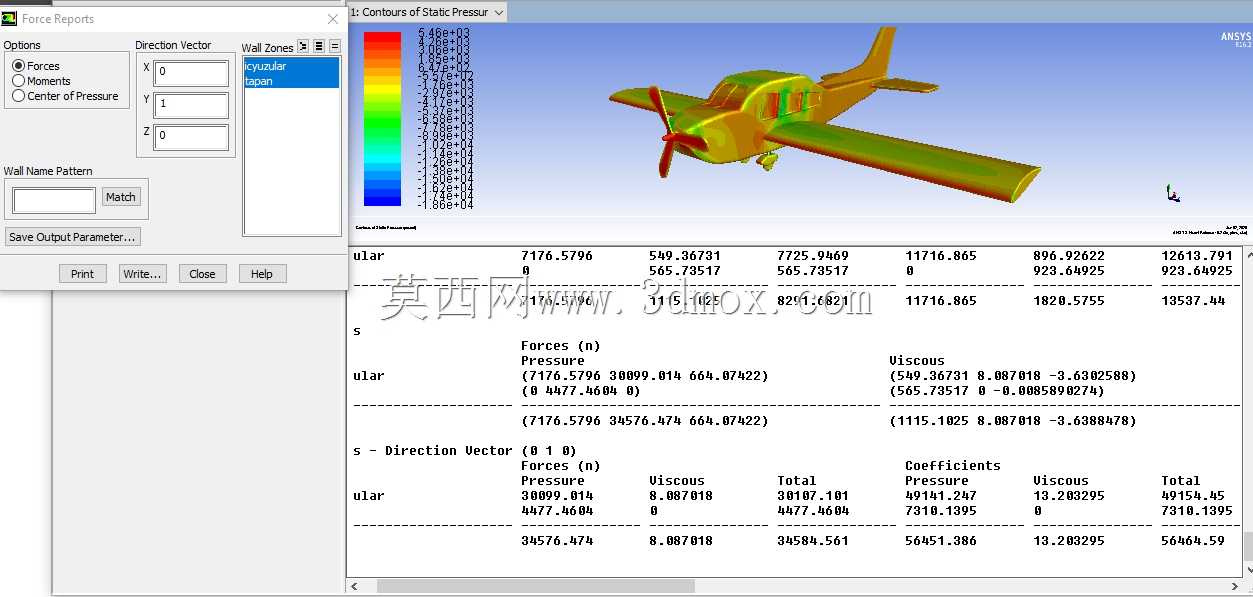

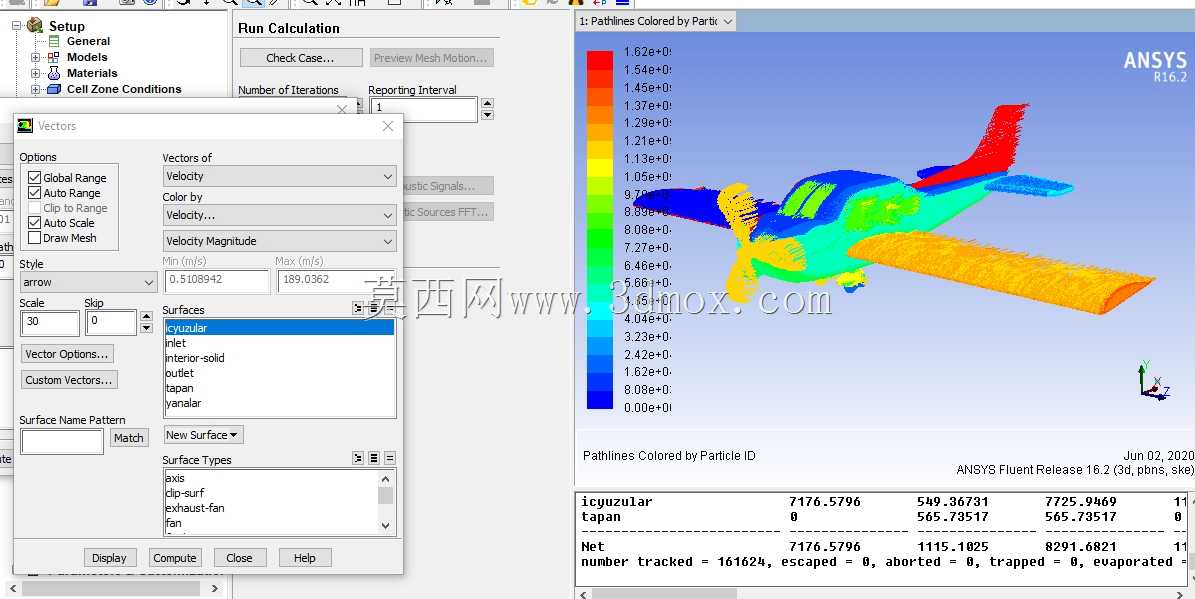

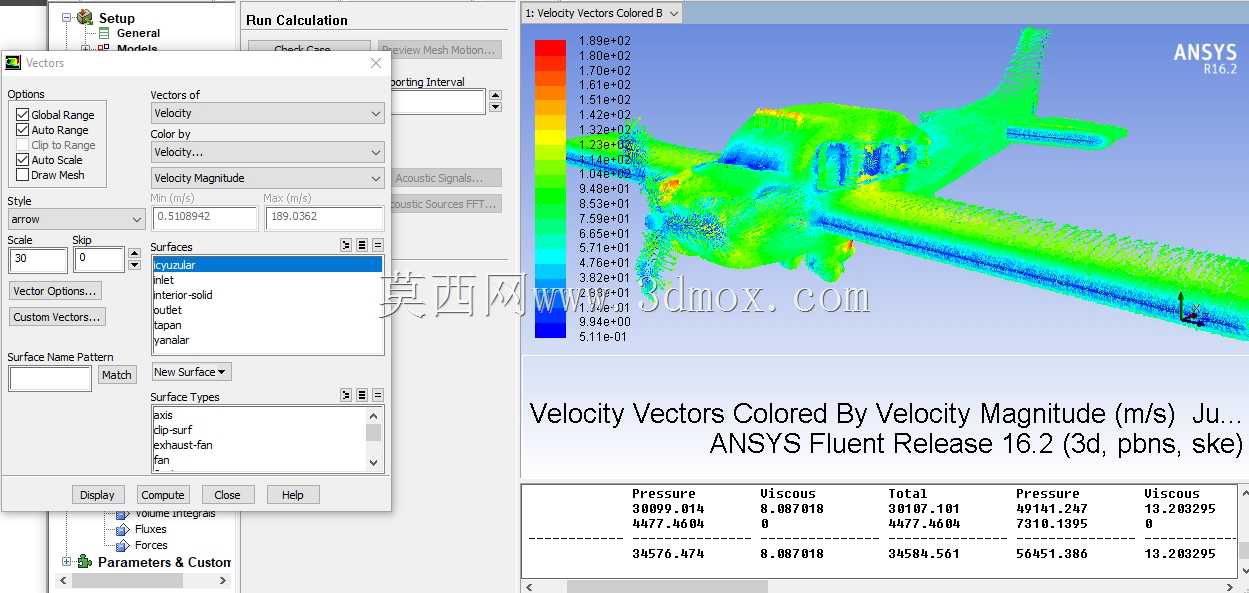

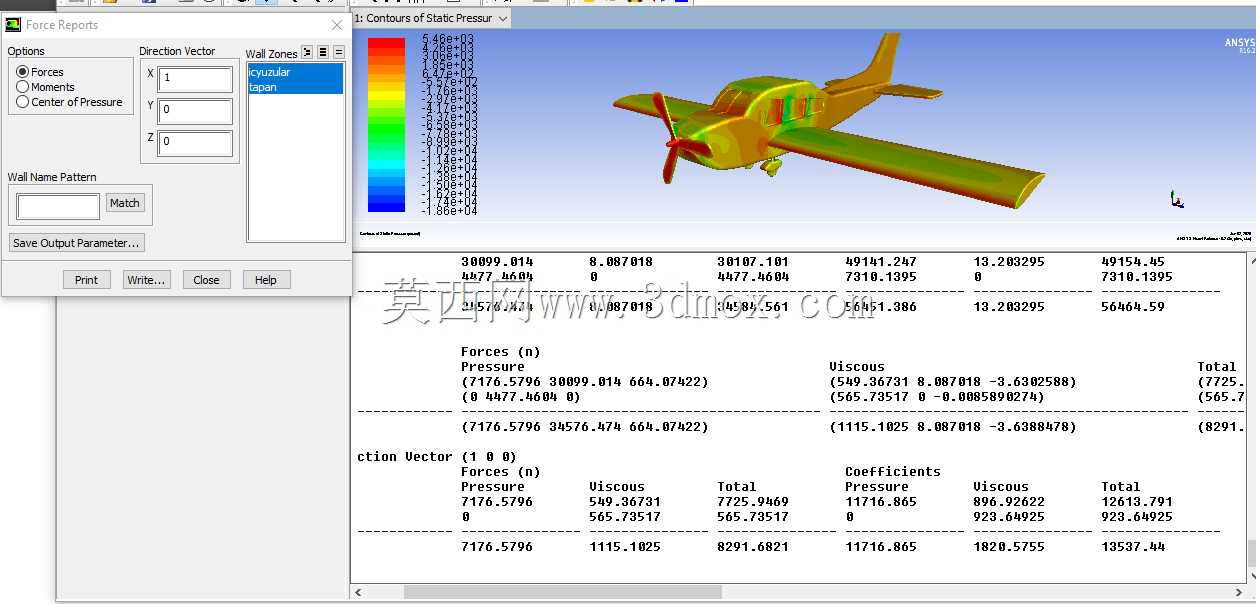

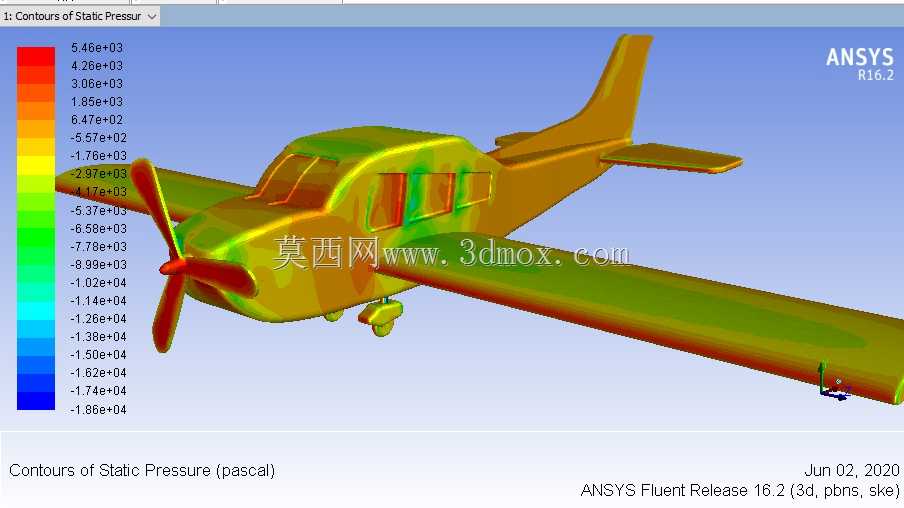

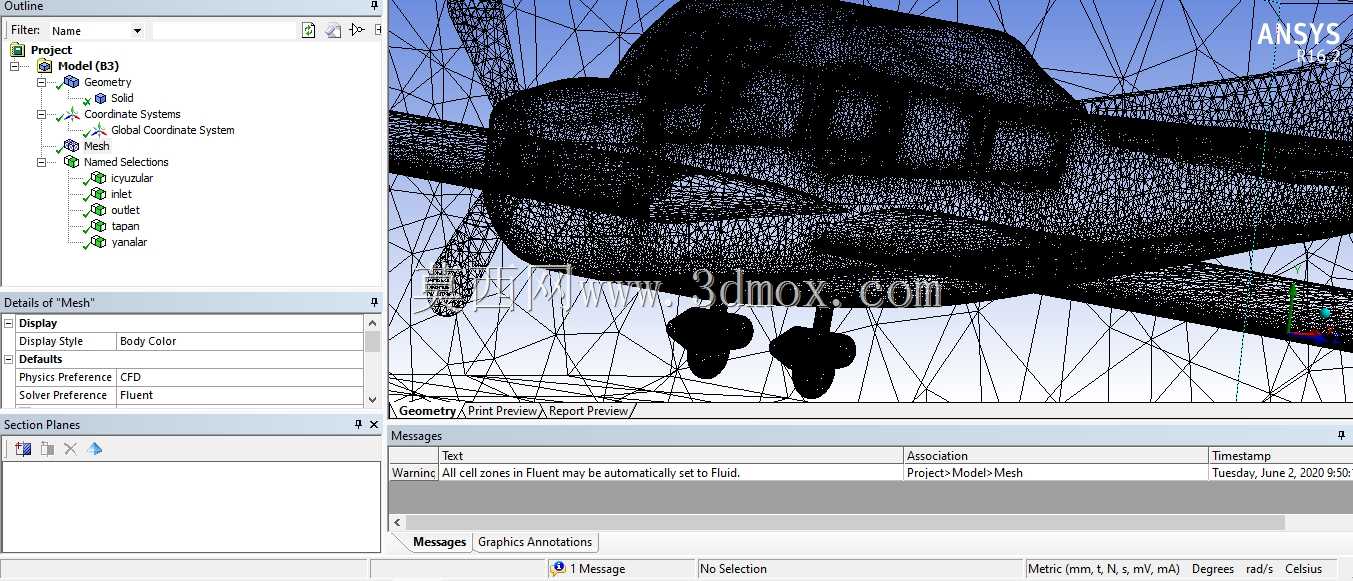

　　从实际应用的角度来说，这个结构既可以等比例缩小作为电动自由飞航模的基础结构，也可以放大尺寸作为载人轻型飞机的初始概念验证模型，风洞测试场景下，模型表面的曲率连续度控制在G2以上，保证气流在机身表面的流动贴合度，能够准确模拟低速飞行时的附面层分离情况，给基础气动研究提供可靠的结构载体。针对静态展示场景，机身表面的蒙皮分模线都做了隐藏式设计，座舱盖采用透明件分件，预留内饰安装空间，可以搭配微型飞行员人偶、仪表盘贴纸等配件提升展示真实感，机翼表面的翼肋、整流罩细节都做了等比例还原，既保证结构强度，又兼顾外形的写实度。

　　在设计过程中还要考虑不同加工工艺的适配性，如果采用FDM3D打印加工，所有的壁厚都控制在1.2mm以上，避免打印时出现壁面过薄导致的透层或者结构强度不足的问题，所有的安装孔位都预留0.1mm的打印补偿量，避免打印后孔位收缩导致配件无法装配；如果采用注塑工艺量产，所有的结构转角都做了R0.5以上的圆角过渡，避免注塑时出现应力集中导致的零件开裂问题，拔模斜度统一设置为1.5度，方便模具开模时的零件脱模。整机的所有活动舵面都预留了0.3mm的活动间隙，保证舵面偏转时不会和固定翼面出现摩擦卡滞的问题，铰链位置采用一体化的薄壁厚铰链设计，不需要额外安装金属合页，减少装配的工作量。
