塑料光纤光发射接收组件SFH756与SFH551

　　在短距离光通信链路的搭建场景中，塑料光纤凭借芯径粗、对接容差大、抗电磁干扰能力强、弯折损耗低的特性，广泛应用于工业控制总线、车载影音传输、医疗设备内部信号互联、低压配电终端通信等场景，而光发射与接收端的光电转换器件，是决定链路传输稳定性与信号质量的核心部件。本次涉及的两款配对器件，分别承担光信号发射与光电转换接收的功能，二者配对使用可实现完整的单向光信号传输链路，适配标准塑料光纤的对接需求。

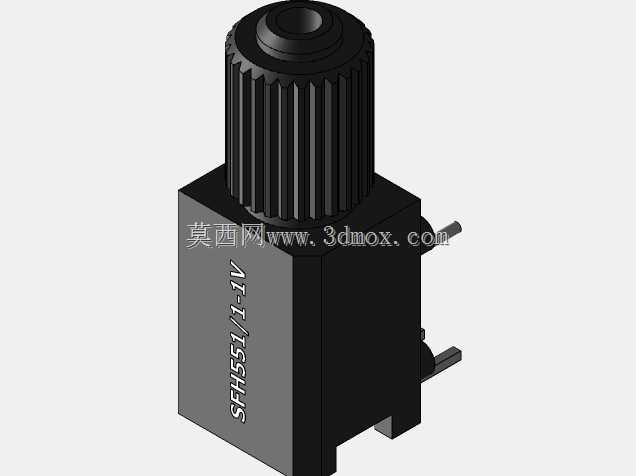

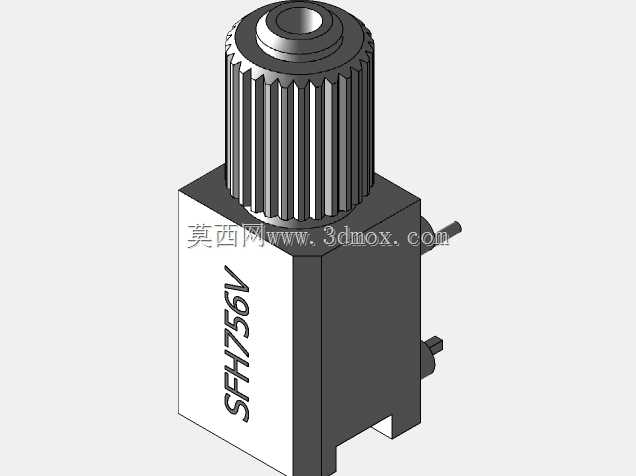

　　从结构设计来看，两款器件均采用立式封装结构，主体为方正的塑封基座，上部延伸出带防滑竖纹的圆柱形光纤对接端口，端口内部做了精准的同轴定位设计，可与标准外径2.2mm的塑料光纤接头实现无额外转接的直插对接，插合后光纤端面与内部光电芯片的耦合距离经过精确计算，能最大程度降低耦合损耗，避免因对接偏差导致的光功率不足问题。基座侧面伸出直插式引脚，引脚间距符合常规PCB板的通孔安装规范，可直接波峰焊或手工焊接在控制电路板上，无需额外设计转接固定结构。

　　两款器件的功能边界清晰，发射端器件内部集成了适配塑料光纤传输窗口的发光芯片，可将前端电路输入的电调制信号转换为对应波长的光信号，耦合进对接的塑料光纤中进行传输；接收端器件内部集成了光电探测芯片与前置放大电路，可将光纤传输过来的微弱光信号转换为电信号，并做初步放大处理后输出给后端的信号解调电路，二者的响应速率匹配，可支撑Mbps级别的短距离数据传输需求，完全满足工业现场、车载环境下的低速控制信号与音视频信号传输要求。

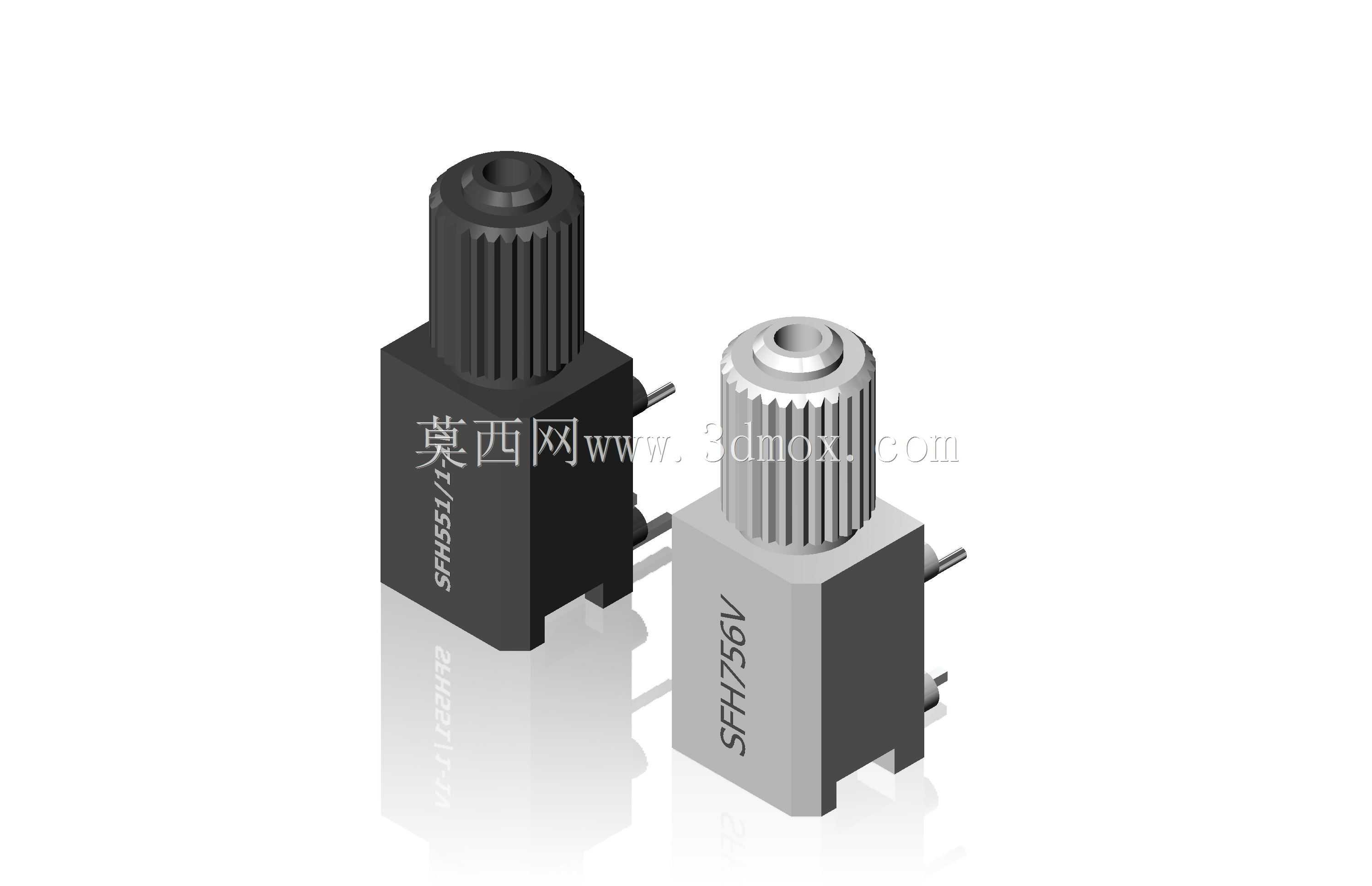

　　从安装适配性角度考量，器件的塑封外壳做了规整的外形设计，基座的安装定位面平整，在PCB板上布局时，两款器件可并排布置，光纤对接端口朝向一致，方便光纤走线的整理与固定；上部的防滑竖纹结构，除了在生产装配时方便操作人员插拔光纤接头外，也可在需要额外点胶固定光纤接头时，增加胶体与外壳的接触面积，提升固定可靠性，避免设备在振动环境下出现光纤接头松脱的问题。引脚的长度与粗细经过优化，既可以满足通孔焊接的强度要求，也不会因为引脚过长导致焊接后多余的引脚修剪工作量增加，同时引脚的排布做了防呆设计，发射与接收器件的引脚定义不同，布局时不会出现插反焊错的问题。

　　在实际工程选型应用中，这类塑料光纤光电组件不需要复杂的光功率校准，只要光纤端面切割平整，插入对接端口即可实现稳定通信，相比传统的铜缆通信，完全避免了不同设备之间的地电位差干扰、电磁辐射串扰问题，在变频器周边、高压开关柜内部、车载强电回路旁等电磁环境复杂的场景下，通信稳定性远优于铜缆连接。同时器件的工作温度范围覆盖工业级应用要求，在-40℃到85℃的环境温度下均可稳定工作，不会因为温度变化导致发光功率漂移或者接收灵敏度下降，适配绝大多数工业与车载场景的环境要求。

　　从三维建模的角度来看，还原这类器件需要重点关注几个核心尺寸边界：首先是光纤对接端口的内径与外径尺寸，必须与标准塑料光纤接头的尺寸匹配，否则会出现插不进去或者插合后松动的问题；其次是引脚的间距与伸出长度，必须与PCB封装尺寸完全对应，否则会出现焊接时无法插装的问题；再者是上部防滑竖纹的尺寸与分布，虽然属于外观结构，但在做整机装配的干涉检查时，竖纹的外轮廓尺寸会影响周边器件的布局间距，建模时不能忽略；最后是基座的整体高度，在做整机结构的空间布局时，需要预留足够的上部空间用于光纤接头的插拔操作，避免被周边结构件挡住操作空间。

　　这类器件的结构设计看似简单，但每一处尺寸都经过实际应用场景的验证：方正的基座方便贴片机吸嘴拾取，可满足自动化SMT插装的生产需求；圆柱形对接端口的倒角设计，可引导光纤接头顺利插入，即使装配时存在少量对位偏差也能顺利插合；外壳的塑封材料选用耐焊接高温的材质，可承受波峰焊时的高温冲击，不会出现外壳变形或者内部芯片损坏的问题。在实际的设备组装过程中，这类器件不需要额外的固定配件，依靠引脚的焊接强度即可牢牢固定在PCB板上，光纤接头插合后依靠端口内部的弹性卡紧结构即可保持连接稳定，不需要额外的锁扣结构，简化了装配流程，降低了整机的物料成本与装配工时。
