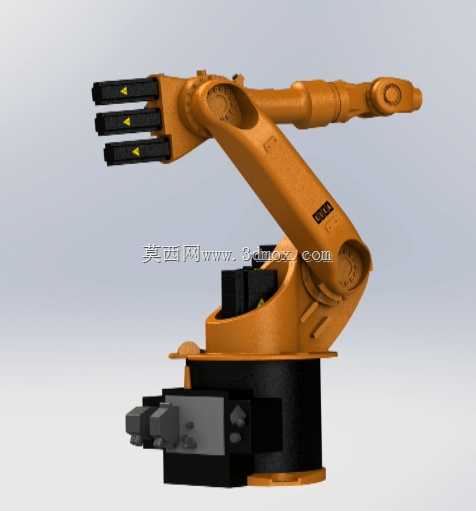

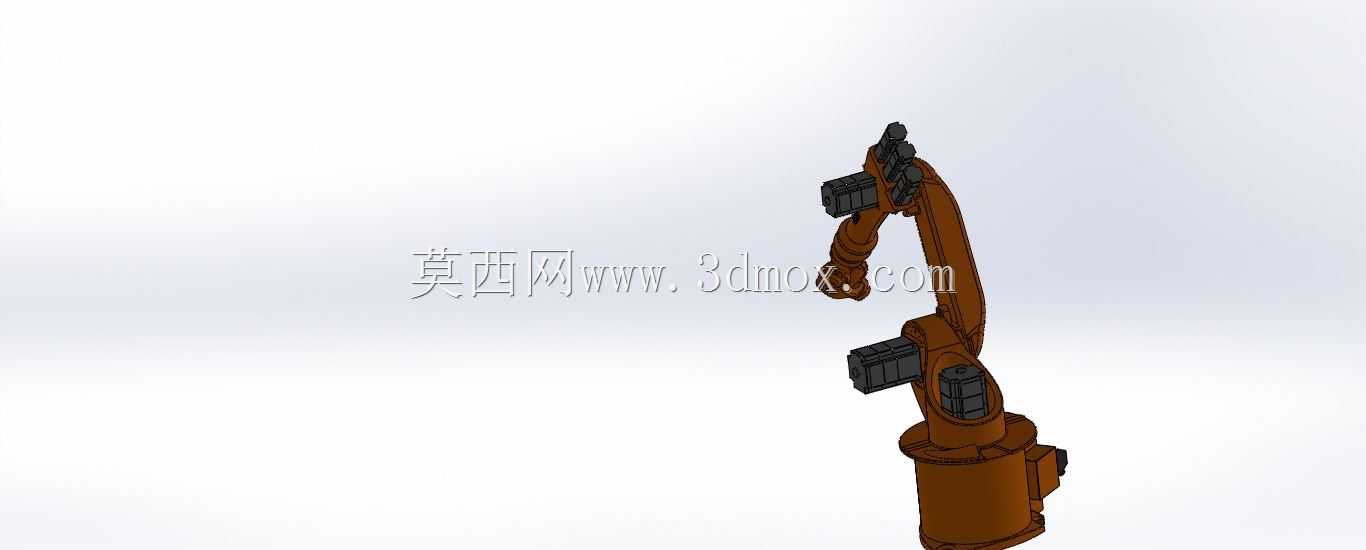

库卡KR16六轴工业机械臂结构设计

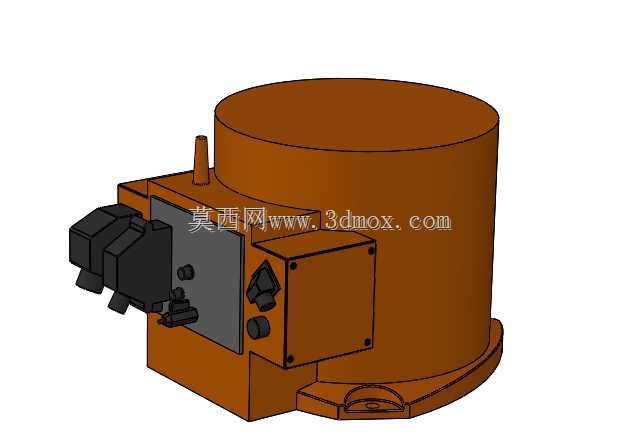

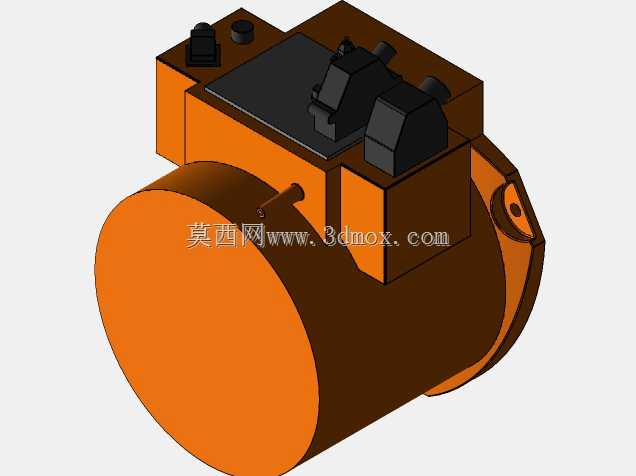

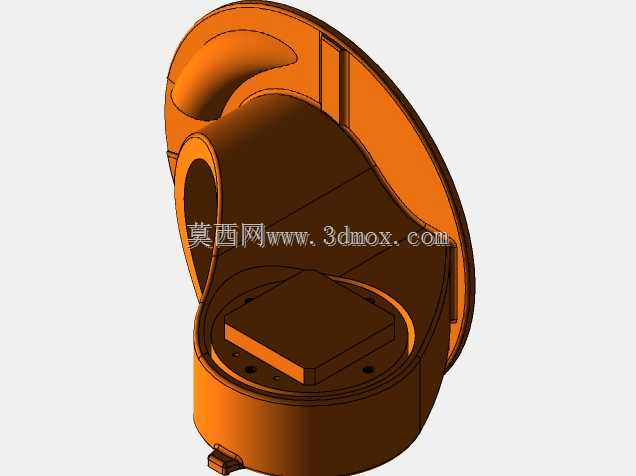

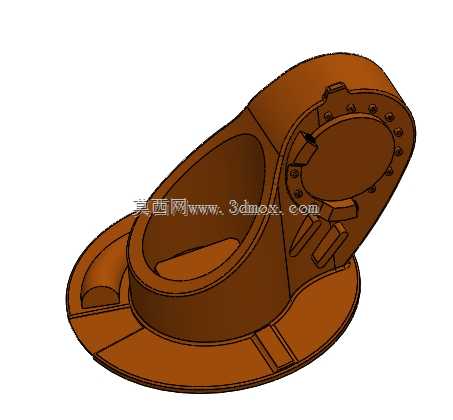

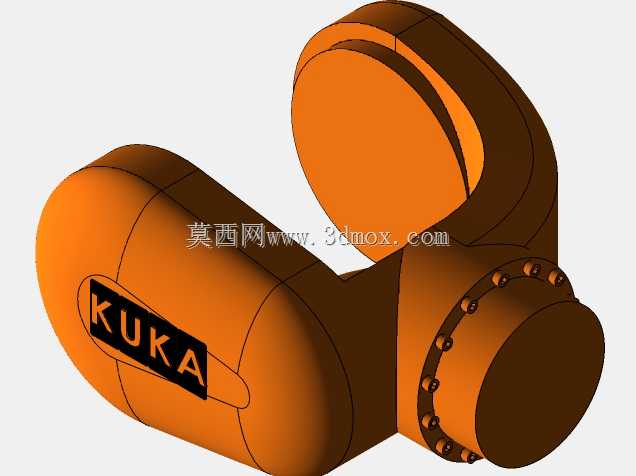

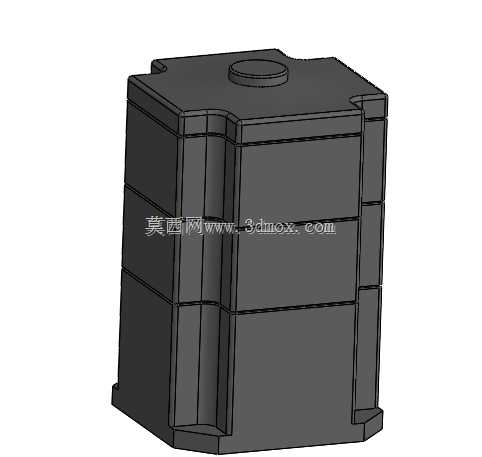

　　这款六轴关节式机械臂的结构设计，充分考虑了中小负载工况下的作业覆盖需求，从底座安装基准到末端执行器接口的全链路结构，都围绕车间实际作业的边界条件做了适配。底座采用铸铁材质的一体化安装法兰，预留的螺栓孔位完全匹配工业现场常见的设备安装平台尺寸，安装时无需额外做转接板加工，底座内部预留了伺服电机、谐波减速器的安装腔体，走线槽从底座中心贯穿至各关节，避免作业过程中管线与外部工装发生剐蹭。

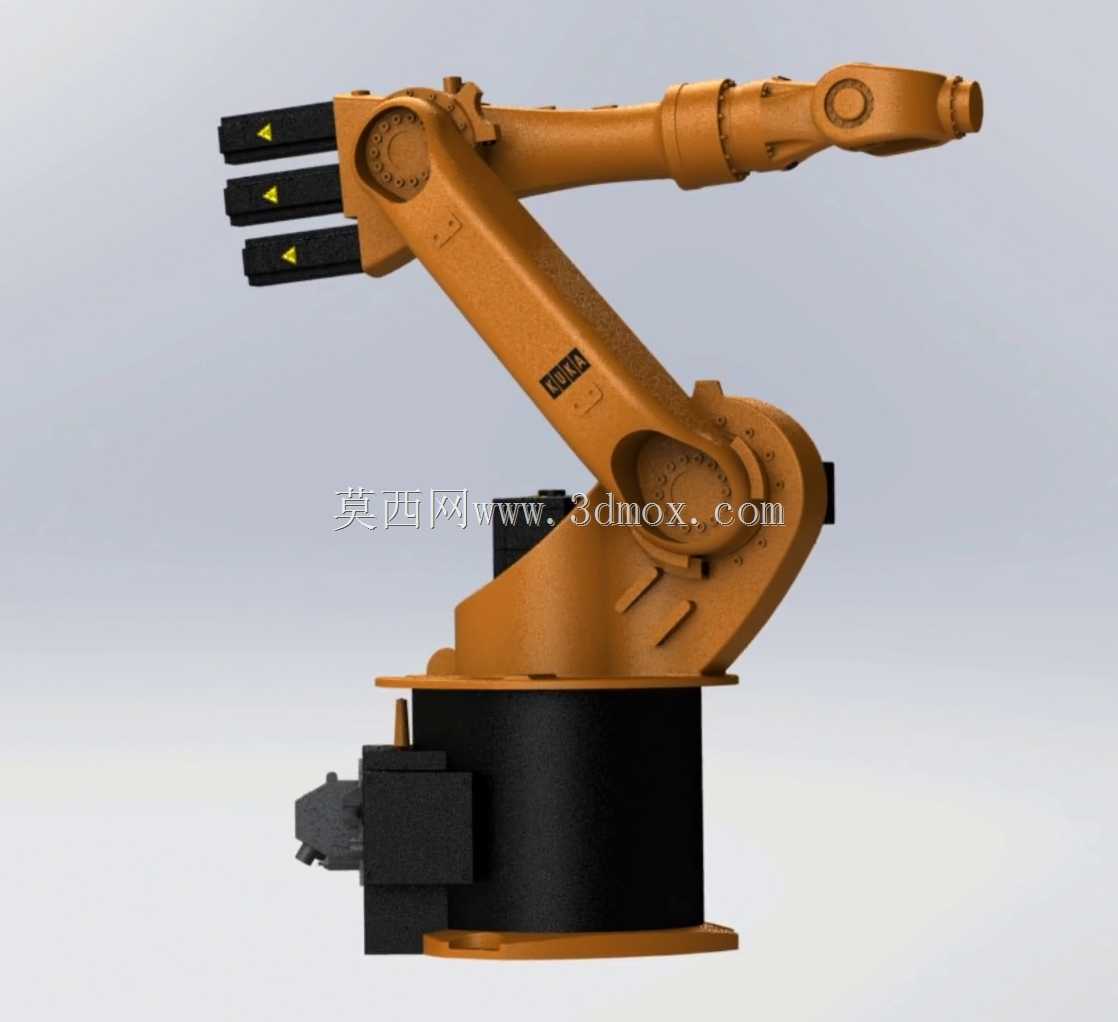

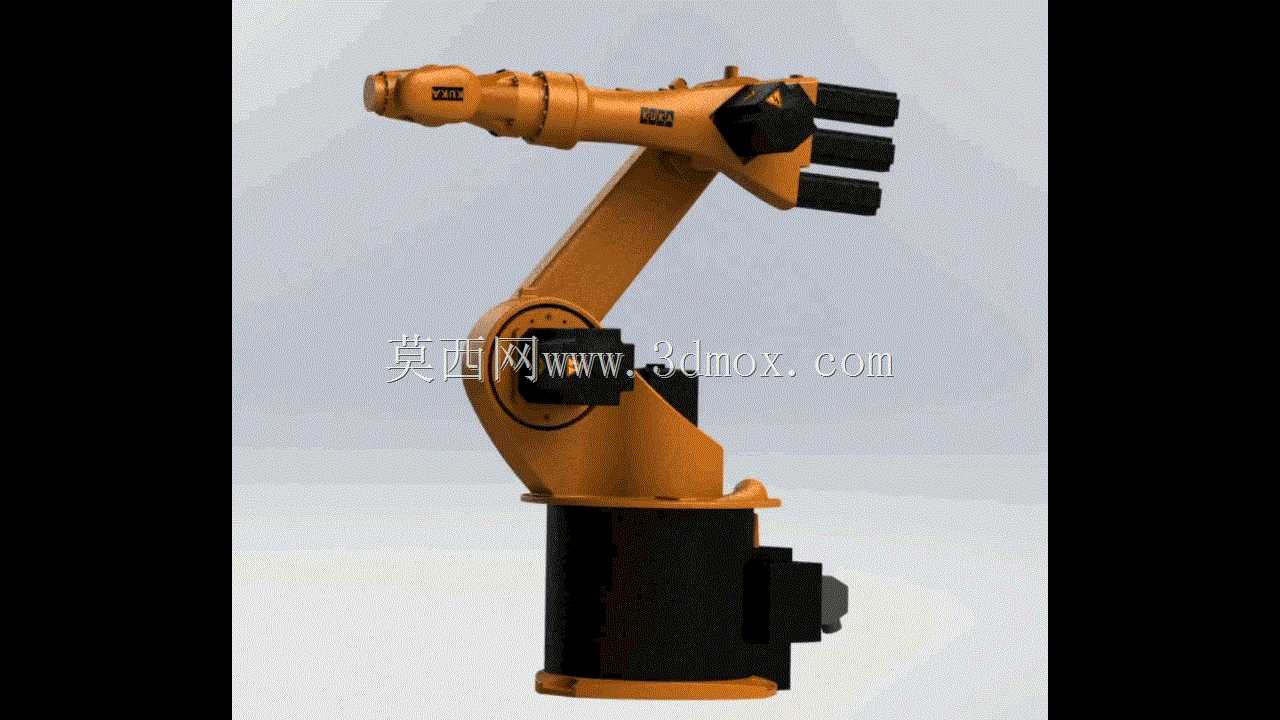

　　从应用场景来看，这款机械臂可覆盖汽车零部件焊接工位的上下料、小件焊接轨迹作业，3C电子装配线的元器件抓取摆放，以及普通机加工工位的工件周转搬运，16kg的额定负载完全满足多数中小零件的搬运、装配作业需求，作业半径覆盖1.6米范围内的工位空间，无需额外加装外部行走轴即可完成单工位多工序的作业覆盖。各关节的转动角度范围做了机械硬限位与软限位的双重设计，大臂回转关节可实现±185度的水平回转，小臂俯仰关节可覆盖-155度到+85度的俯仰范围，腕部三个关节的转动范围可满足任意空间姿态的调整需求，末端法兰的接口采用标准ISO 9409-1-50-4-M6规格，可快速适配夹爪、焊枪、吸盘等多种末端执行器，无需重新设计转接结构。

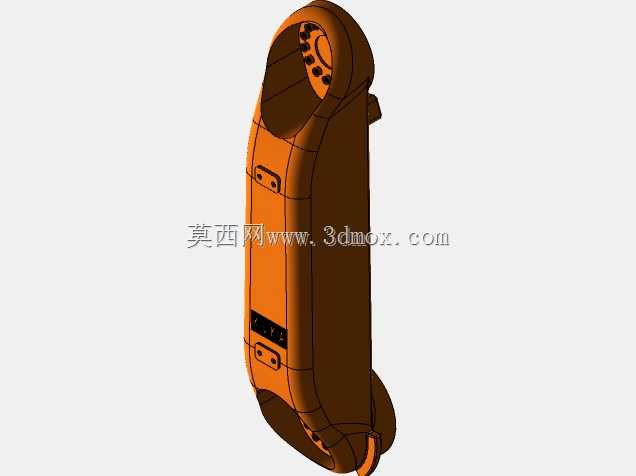

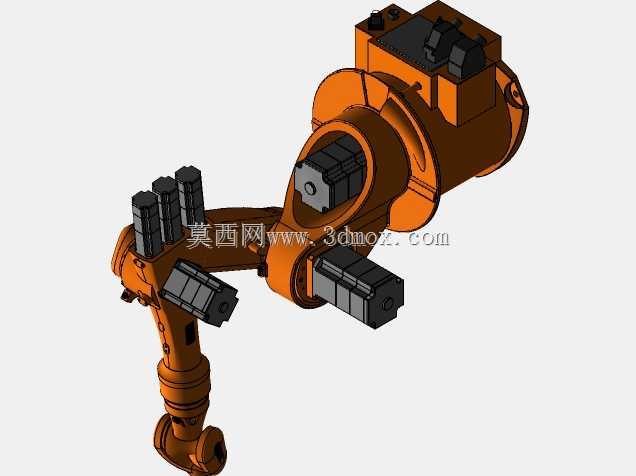

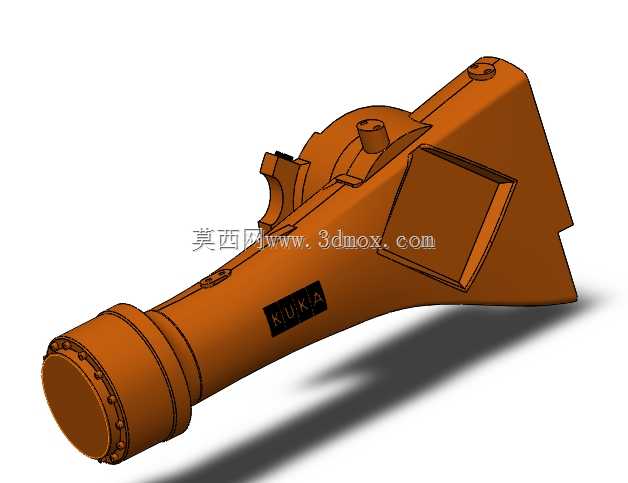

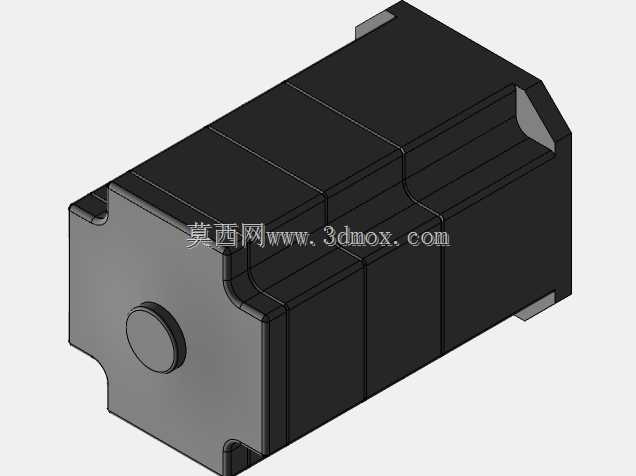

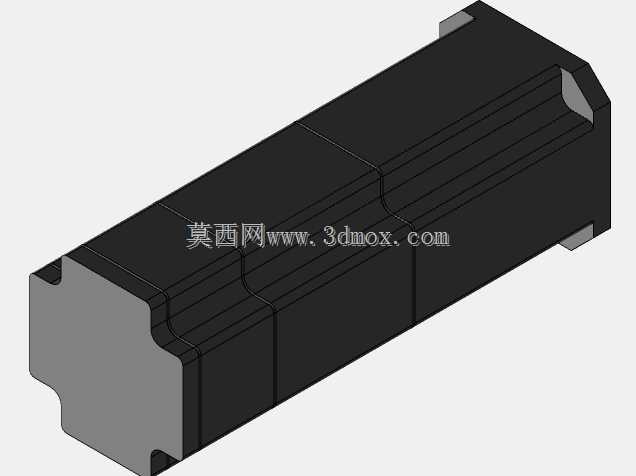

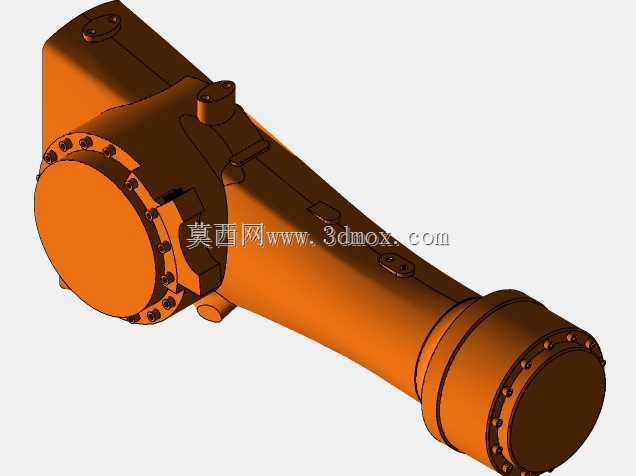

　　设计过程中，各关节的传动结构采用伺服电机搭配谐波减速器的传动方案，关节处的密封结构采用双唇形密封圈，可阻挡车间内的焊接飞溅、切削粉尘进入关节内部，延长传动部件的维护周期。大臂与小臂的壳体采用铸铝材质，在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节电机的负载惯量，提升运动过程中的响应速度与轨迹精度。各关节的走线采用内部拖链结构，管线在关节转动过程中始终处于拖链的约束范围内，不会出现管线拉扯、弯折过度的问题，拖链的弯曲半径完全匹配伺服动力线、编码器线的最小弯曲半径要求，避免长期运动过程中出现线缆断裂的故障。

　　安装边界方面，底座安装面的平面度要求控制在0.1mm以内，安装螺栓采用8.8级以上的内六角圆柱头螺栓，拧紧力矩按照螺栓规格匹配标准力矩值，保证机械臂高速运动过程中底座无晃动。机械臂全伸展状态下的最大外轮廓尺寸，在做工位布局时需要预留至少100mm的安全间隙，避免运动过程中与周边的防护栏、工装夹具发生碰撞。末端执行器的安装重心需要尽可能与法兰中心重合，偏心距控制在50mm以内，避免长期偏心负载导致关节减速器的异常磨损。

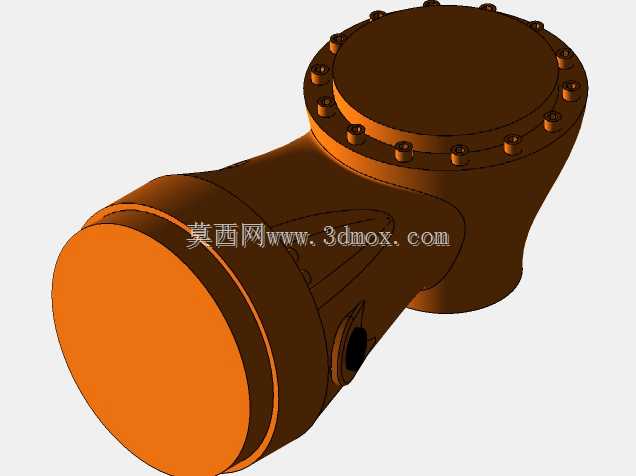

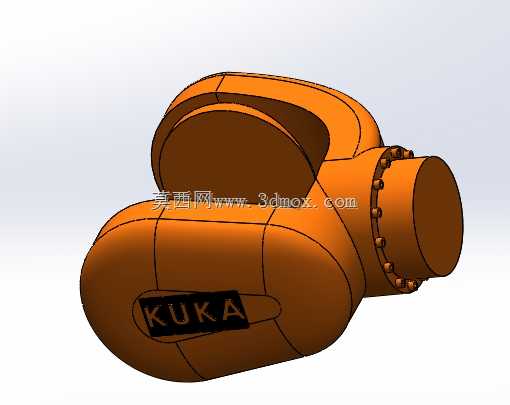

　　从结构细节来看，各关节的端盖处预留了油嘴加注口，可在不拆解关节的情况下完成润滑脂的加注维护，电机编码器的安装位置采用定位销精准定位，更换电机后无需重新做零点标定即可恢复原有精度。腕部关节的结构做了紧凑化设计，在狭小空间内作业时可灵活调整姿态，不会与工件发生结构干涉，比如在焊接汽车座椅支架这类空间结构复杂的工件时，腕部可深入工件内部完成焊缝焊接作业，不会出现臂体与工件碰撞的问题。
