卧式承压储油罐体结构设计方案

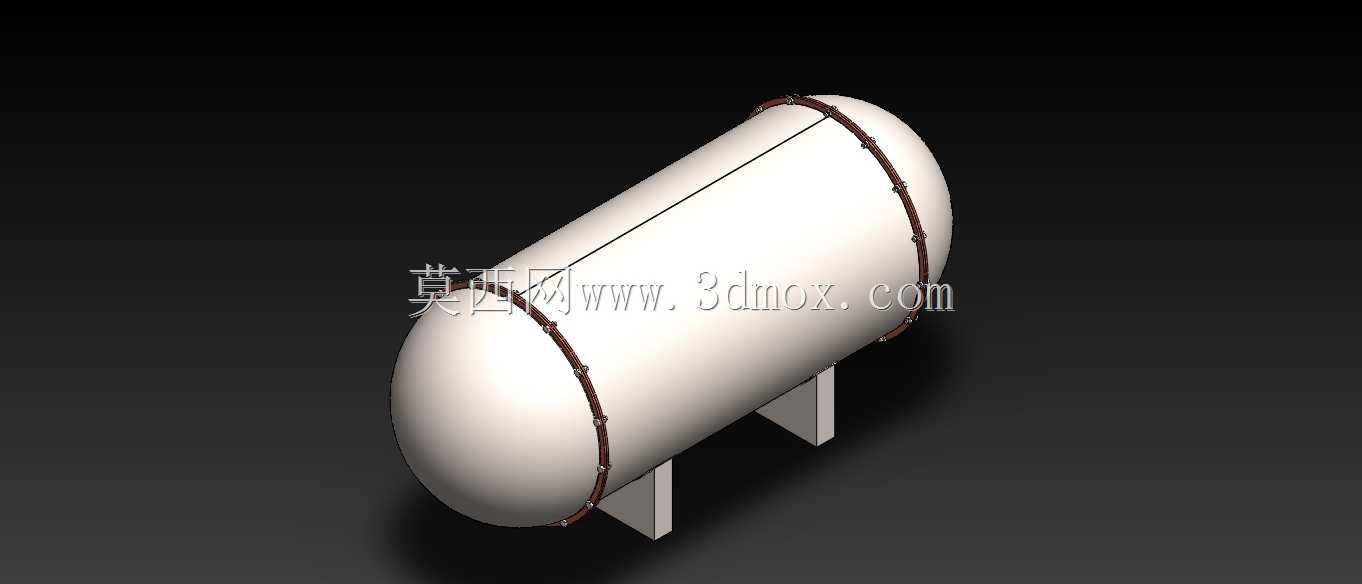

　　在石油开采中转、厂区燃油存储、工程机械配套供油站点这类场景里，卧式储油罐体是应用占比极高的存储类承压部件，和立式储罐相比，它的重心更低，对安装基础的承重均匀性要求更宽松，尤其适合场地开阔但地质承载力一般的户外布设场景，也可直接集成在移动加油装置、野外作业供油平台上作为储油单元使用。这款罐体的主体采用标准椭圆封头搭配等径直筒段的结构形式，直筒段的长径比控制在3:1左右，这个比例是兼顾存储容积、罐体受力状态、加工成型难度的最优区间——长径比过大会导致筒段跨度过大，支座位置的局部剪切应力陡增，长径比过小则会让封头占比过高，无端增加板材消耗与焊接工作量。筒身外侧沿轴向等距布置的环形箍带，并不是单纯的结构装饰件，

　　每道箍带都对应内部的加强圈位置，箍带采用扁钢煨弯成型，两端通过拉紧螺栓锁紧，一方面可以在罐体做外防腐层施工时固定保温层、防护层，另一方面能在运输、吊装过程中约束筒身的椭圆变形，避免薄壁筒体在起吊点附近出现局部凹陷。罐体下方的两个鞍式支座采用对称布置，支座的包角取120度，这个角度能让支座反力均匀分布在筒壁下半周，不会出现局部应力集中导致的筒壁压溃；支座的底板预留了地脚螺栓安装孔，安装时需要在基础与支座底板之间垫入减震橡胶垫，既可以补偿基础施工的平面度误差，也能抵消罐体充放油过程中温度变化带来的轴向伸缩位移，避免焊缝被拉扯开裂。设计时首先要确定罐体的额定存储容积，根据存储介质的密度（比如柴油、原油、

　　润滑油的密度差异）计算满载时的总重量，再反推筒壁的板材厚度——薄壁罐体的壁厚计算不能只考虑内部静压力，还要叠加吊装工况的动载荷、户外使用时的风载、地震设防烈度对应的横向载荷，封头的壁厚要比筒段厚1到2毫米，因为封头在承压时的应力分布更复杂，冲压成型过程中还会出现局部壁厚减薄。筒身与封头的连接采用双面焊对接接头，焊接后要做煤油渗透试验，承压等级高的工况还要做射线探伤，避免出现夹渣、气孔等焊接缺陷导致的渗漏。箍带与筒壁接触的位置要垫入3毫米厚的橡胶垫片，避免箍带与筒壁直接接触形成电化学腐蚀，同时也能让箍带的张紧力更均匀地传递到筒壁上，不会出现局部压痕。鞍座与筒壁的焊接位置要避开筒身的环向焊缝，至少要距离焊缝3倍壁厚以上，

　　防止焊接热影响区叠加导致的材料性能下降。罐体的轴向尺寸要匹配安装场地的预留空间，两个鞍座的间距设置在筒段总长度的0.6倍位置，这个间距能让罐体的弯矩分布最合理，满载时筒身的最大挠度控制在允许范围内，不会因为长期承重出现永久变形。在实际工程应用中，这类卧式储罐还会根据使用需求在封头位置预留人孔、进出油口、液位计接口、呼吸阀接口，这些接口的补强圈要提前在建模时做好位置排布，避免接口之间距离过近导致焊接空间不足，也不能让接口位置落在鞍座的支撑范围内，否则会影响接口的密封性能。建模过程中要特别注意各个部件的装配间隙，比如箍带与筒壁的间隙要控制在1毫米以内，张紧后刚好贴合；鞍座的弧形面要与筒壁的外圆弧度完全匹配，不能出现线接触的情况，否则满载时会把筒壁硌出凹坑。对于需要做整体防腐保温的罐体，箍带的安装位置要提前标记，保温层施工完成后再安装箍带，避免后期打孔破坏保温层的整体性。这类罐体的设计没有过于复杂的曲面结构，核心是各个受力点的应力校核、安装尺寸的匹配，很多新手建模时容易忽略鞍座包角、箍带间距这类细节，导致模型看起来外形正确，但实际生产加工时会出现受力不合理、安装干涉的问题，所以建模时要结合实际加工工艺、安装工况去调整各个参数，不能只追求外观的相似度。
