乘用车多辐条铝合金轮毂结构设计方案

　　该轮辋结构主要适配民用紧凑型乘用车的非驱动轮装配场景，日常使用覆盖城市铺装路面通勤、城郊非铺装路面轻度通行两类核心工况，作为车辆行走系统的核心承载部件，需要同时承担静态车身载荷传递、动态行驶冲击缓冲、轮胎固定限位、制动系统散热导流四类核心功能。设计阶段首先锁定了轮辋的安装边界参数，中心定位孔适配常规乘用车60.1mm标准中心孔规格，节圆直径匹配114.3mm五孔安装布局，可直接适配市面多数紧凑型家用车的转向节安装法兰，无需额外加装变径套或孔位转接件；轮辋名义宽度设定为7J，适配胎宽205-225mm区间的子午线乘用车轮胎，轮缘高度符合GB/T 3487标准要求，可保证轮胎充气后与轮辋的贴合密封性，避免高速行驶下轮胎脱圈风险。

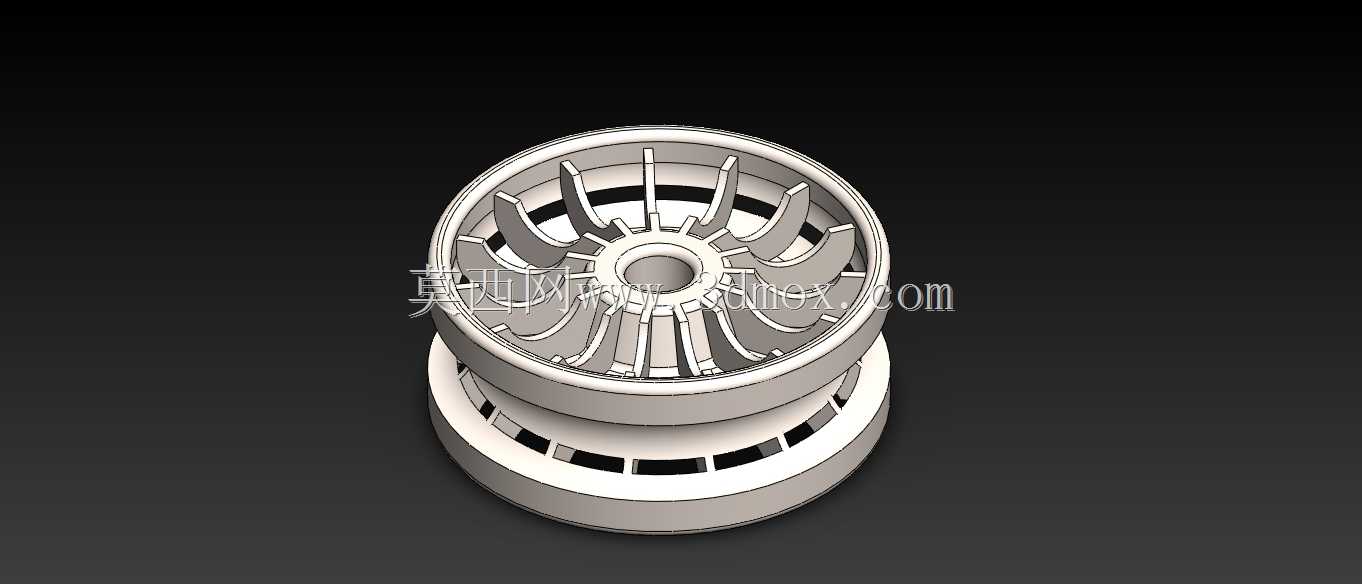

　　轮辐部分采用了不等宽多辐条布局，单根辐条从中心安装盘位置向轮辋轮缘方向做渐变厚度设计，靠近安装座位置辐条厚度达到18mm，向轮缘延伸过程中逐步收窄至10mm，在保证辐条整体抗弯、抗扭强度的前提下，尽可能削减非承载区域的材料冗余，实现整体结构轻量化。辐条之间的镂空区域没有采用等宽间隙设计，而是顺着辐条的弧度做了导流型缺口，车辆行驶过程中，外部气流可顺着辐条间隙直接导向后方的制动盘与制动卡钳位置，带走制动过程中产生的摩擦热量，避免长距离制动下制动系统热衰减，提升连续制动工况下的行车安全性。轮辋的胎圈座位置做了15度倾斜角设计，表面粗糙度控制在Ra1.6以内，既可以保证轮胎安装时的顺滑度，也能在轮胎充气后形成足够的密封压力，

　　避免慢漏气问题；轮辋中部的气门嘴安装孔预留了标准11.5mm孔径，适配常规橡胶气门嘴与金属防爆气门嘴的安装需求，孔位边缘做了R2圆角处理，避免安装气门嘴时割伤橡胶密封层。设计过程中针对轮辋的受力场景做了针对性的结构强化，中心安装盘与辐条衔接位置做了R8的大圆角过渡，避免应力集中导致的辐条根部断裂问题，轮辋与辐条的焊接衔接位置（针对铸造铝合金结构则为一体成型的过渡区域）做了等壁厚设计，避免铸造过程中出现缩孔、缩松等内部缺陷，影响整体结构强度。考虑到日常使用中的剐蹭风险，轮辋外侧轮缘位置做了3mm厚度的凸起防护边，低速靠边停车时即使剐蹭到路缘石，也不会直接损伤轮辐的外观面，降低后期维护成本。

　　整个轮辋的动平衡预留块安装槽设置在轮辋内侧的轮缘位置，不破坏外侧的外观整体性，同时保证动平衡配重块安装后不会在高速旋转时出现脱落问题。结构设计过程中同步考虑了轮胎拆装的便利性，轮辋的深槽位置深度符合标准要求，轮胎拆装时无需使用撬棍暴力撬动，可通过常规轮胎拆装机直接完成拆装作业，避免拆装过程中损伤轮辋表面涂层或者轮胎胎圈。
