在乘用车底盘行走系统的部件开发中,轮毂作为连接轮胎与车桥轴头的核心承载构件,其结构合理性直接关系到整车行驶的安全性、操控稳定性与NVH表现,日常建模工作中接触到的这类多辐条轮毂结构,需要同时兼顾静态承载、动态冲击、散热效率与装配兼容性的多重要求。从实际装车场景来看,这类轮毂主要适配家用紧凑型及中型乘用车,覆盖日常城市通勤、高速巡航以及轻度非铺装路面行驶的使用需求,区别于重载商用车的钢制轮毂,铝合金材质的该类轮毂依靠辐条间的大镂空结构,能够在连续制动工况下为刹车盘、刹车卡钳提供充足的空气流通通道,避免制动系统热衰减带来的安全隐患。
设计这类轮毂结构时,首先要明确安装边界的硬指标:中心定位孔的尺寸需要与对应车型的轴头凸台完全匹配,保证装配同轴度,避免高速行驶时出现车轮抖动;PCD节圆直径与螺栓孔的数量、孔径需要严格对应车桥法兰的安装参数,常见的5孔布局对应乘用车主流的轴头连接规格,螺栓孔周边需要做局部加厚处理,分散螺栓紧固时的压应力,避免长期使用后出现安装位开裂。轮辋部分的J值与ET偏距需要匹配对应规格的轮胎,同时保证转向过程中轮辋内侧与减震器、转向拉杆、翼子板内衬之间留有足够的安全间隙,避免满打方向或者悬架压缩到极限行程时出现运动干涉。

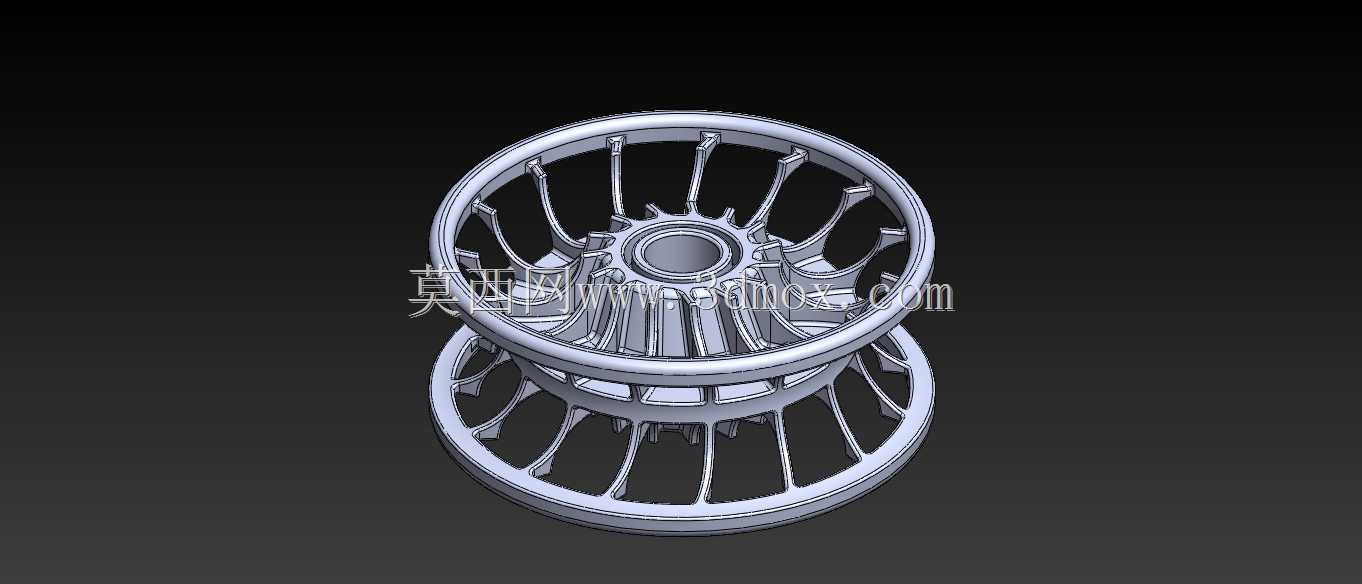

辐条的结构设计是整个轮毂建模的核心部分,这款采用的多辐条分叉式布局,并非单纯为了外观造型,每一根辐条的走向都对应从中心安装座到轮辋外圈的力传递路径,辐条的截面采用变厚度设计,靠近中心座的位置厚度更大,能够承受起步、制动时传递的扭矩,靠近轮辋的位置逐渐收窄,在保证结构强度的前提下尽可能削减非必要的材料重量,实现簧下质量的降低——簧下质量每减少1kg,对整车操控响应的提升效果相当于簧上质量减少5-10kg,这也是乘用车主打操控性能的车型普遍采用轻量化多辐条轮毂的核心原因。建模过程中需要在辐条与中心座、辐条与轮辋的连接位置做足够的圆角过渡,避免应力集中,在车辆经过减速带、坑洼路面受到冲击载荷时,圆角结构能够将集中应力分散到更大的区域,防止应力峰值超过铝合金材料的屈服强度出现裂纹甚至断裂。
轮辋的胎圈座位置需要严格符合轮胎安装的标准尺寸,带有符合规范的凸峰结构,保证轮胎充气后胎圈能够牢牢卡合在轮辋上,即使在轮胎亏气的极端情况下也不容易出现脱圈的风险;轮辋边缘的轮缘部分做了加厚处理,能够在车辆靠边停车蹭到路沿石时,保护胎侧不受直接剐蹭,同时避免轮辋边缘变形导致的轮胎密封失效。气门嘴的安装位需要设置在两根辐条之间的镂空区域,既方便后续充气操作,也避免气门嘴与辐条、刹车卡钳产生位置干涉。
从结构验证的角度,这类轮毂建模完成后需要模拟多种工况的受力情况:垂直方向承受整车满载时的静载荷,模拟车辆静止停放以及平稳行驶时的受力;周向承受起步、急加速、紧急制动时的扭矩载荷;径向承受过坑、过减速带时的冲击载荷;同时还要考虑高速旋转时的离心力影响,保证在最高设计车速下,辐条与轮辋的变形量控制在安全范围内,不会因为离心力导致结构失效。另外,辐条之间的镂空大小也需要经过考量,既要保证足够的散热通风面积,也要避免镂空过大导致小尺寸的路面碎石直接击打在刹车卡钳上,造成卡钳表面损伤或者刹车管路破损。
很多初入行的建模人员在做轮毂设计时容易把重点放在外观造型的炫酷程度上,忽略了安装边界与受力路径的合理性,最终做出来的模型要么无法匹配实车的安装参数,要么在受力分析时出现应力集中的风险点,实际上这类行走部件的设计永远是可靠性优先,在满足结构强度、装配兼容性、使用功能的前提下,再去优化外观造型的视觉效果,每一处曲面的变化、每一个厚度的调整,都要有对应的工程逻辑支撑,而不是单纯的审美表达。
